电子探针X射线显微分析：揭秘微区成分的利器

导言
在探索材料微观世界的奥秘时，精准获取微小区域（微米尺度）的化学成分信息至关重要。电子探针X射线显微分析（Electron Probe Micro-Analysis, 简称EPMA），作为一种经典的微区成分分析技术，以其高空间分辨率、高分析精度和强大的定量能力，在材料科学、地质学、冶金学、考古学等领域发挥着不可替代的作用。它如同材料科学家手中的“成分显微镜”，能够揭示样品微区的元素组成及其分布规律。

一、技术原理与核心组件

电子探针的核心在于利用聚焦的电子束轰击固体样品表面，激发样品原子产生特征X射线，并通过分析这些X射线的波长或能量来鉴定元素种类，测量其含量。

电子光学系统：
- 电子枪： 通常采用热场发射或钨灯丝，产生高亮度电子束。
- 电磁透镜： 包含聚光镜和物镜，将电子枪发射的电子束聚焦成极细的探针（束斑直径可小至几十纳米至几微米），并精确轰击到样品表面的特定微区。
- 扫描线圈： 使电子束在样品表面进行光栅式扫描，实现元素面分布分析。
样品室：
- 放置待测样品，需保持高真空环境（避免气体分子散射电子和吸收X射线）。
- 配备精密移动装置，用于定位分析区域。
- 通常要求样品表面平整、导电（非导电样品需喷镀导电膜）。
X射线信号检测系统：
- 波长色散谱仪： 这是电子探针实现高精度定量分析的核心。它利用已知晶格间距的分光晶体（如LiF, PET, TAP等），根据布拉格定律（nλ = 2d sinθ）对特征X射线进行分光。通过精确测量衍射角θ，即可确定X射线的波长λ，从而鉴定元素。探测器（正比计数器）记录衍射强度。WDS具有极高的波长分辨率和峰背比，能有效分离谱线干扰，实现ppm级的微量成分检测和精确的定量分析。
- 能量色散谱仪： 利用半导体探测器（如Si(Li)或SDD）直接测量X光子的能量。不同元素产生的X光子能量不同，探测器输出脉冲信号幅度与光子能量成正比。多道分析器将脉冲按幅度分类并计数，形成X射线能谱。EDS可同时接收并快速显示样品中所有可测元素的谱线，分析速度快，便于快速定性或半定量分析，但其能量分辨率低于WDS，对轻元素和微量元素的检测能力相对较弱。
信号处理与控制系统：
- 控制电子束扫描、样品台移动、谱仪分光晶体和探测器的运动。
- 采集、处理并显示X射线信号（谱线强度、面分布图、线扫描图）。
- 执行定量分析计算程序。

二、工作模式与应用信息获取

电子探针通过不同的工作模式获取丰富的微区成分信息：

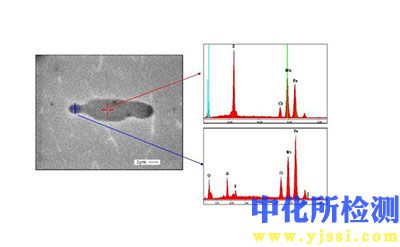

点分析：
- 电子束固定轰击样品表面一个微区点。
- 定性分析： 获取该点的X射线谱（WDS或EDS），识别存在的元素。
- 定量分析： 测量选定元素特征X射线的强度，通过与已知成分的标准样品比较（采用ZAF或φ(ρz)等修正算法），计算出该点各元素的质量百分含量或原子百分比。这是EPMA最核心的功能，精度通常优于1%相对误差。
线扫描分析：
- 电子束沿样品表面预先设定的一条直线轨迹进行扫描。
- 记录选定元素特征X射线强度沿该直线的变化。
- 应用： 研究元素在界面（如晶界、相界）、扩散层、镀层等区域的浓度梯度分布。
面分布分析：
- 电子束在选定区域内进行二维光栅扫描。
- 同步记录一个或多个元素特征X射线强度，形成元素浓度分布的二维图像（X射线面分布图）。
- 应用： 直观显示样品微区内不同相、夹杂物、偏析区域等的化学成分差异和空间分布形态。结合背散射电子像（BSE，反映原子序数衬度）或二次电子像（SE，反映形貌），可进行更准确的相鉴定。

三、技术优势与核心价值

高空间分辨率： 得益于高度聚焦的电子束，其微区分析能力通常在微米量级（约1微米），结合场发射电子枪可达亚微米级，能分析微小颗粒、薄膜、界面等。
高分析精度与准确性： 特别是采用WDS进行定量分析时，精度高，相对误差通常小于1-2%。对微量元素的检出限可达ppm级别。
强大的定量能力： 基于完善的物理模型和标准样品，可对绝大多数元素（Be4~U92）进行可靠的定量分析。
元素分布可视化： 点、线、面分析结合，提供直观的元素空间分布信息。
非破坏性（相对）： 对样品造成的损伤较小（主要源于电子束轰击和热效应），通常可进行重复分析（对束流敏感的样品除外）。

四、典型应用领域

地质矿物学：
- 矿物鉴定（主量、微量成分分析）。
- 岩石微区成分分析（矿物共生组合、环带结构）。
- 矿床成因研究（元素赋存状态、迁移富集规律）。
- 陨石、月岩等天体样品分析。
材料科学与工程：
- 金属与合金的相分析、析出相鉴定、成分偏析研究。
- 夹杂物、第二相粒子的定性与定量分析。
- 涂层、镀层、薄膜的成分与厚度分析。
- 焊接接头、扩散偶的成分分布研究。
- 陶瓷、玻璃、耐火材料的相组成与微区成分分析。
- 半导体材料杂质与掺杂分布分析。
考古学与文物保护：
- 古代陶瓷、玻璃、金属器物、颜料等的成分与工艺研究。
- 文物腐蚀产物分析。
法证科学：
- 微量物证（如玻璃碎片、油漆碎片、枪击残留物）的成分比对分析。
生物学（特殊制样后）：
- 生物矿物、病理矿化沉积物的成分分析（需特殊样品制备）。

五、技术局限性与注意事项

样品要求：
- 通常要求固体、平整、导电（非导电样品需喷镀导电膜）。
- 真空环境要求限制了易挥发、含水性样品的分析。
- 电子束轰击可能引起样品损伤（热损伤、辐照损伤、电荷积累）或成分改变（轻元素迁移、挥发）。
分析深度与空间分辨率：
- X射线信号来源于电子束与样品相互作用产生的“梨形”作用体积（深度约1-3微米），限制了真正的表面分析能力（深度<100nm）。
- 空间分辨率受束斑尺寸和信号产生体积的共同限制，并非束斑多小就能分析多小区域。
轻元素分析挑战：
- 超轻元素（H, He, Li）无法检测。
- 轻元素（Be, B, C, N, O, F）的特征X射线能量低、产额低、易被吸收，定量分析难度较大，需要特殊条件（如低束流、特殊晶体、超薄窗口或无窗探测器）和谨慎修正。
定量分析的复杂性：
- 需要成分匹配良好的标准样品。
- 需要复杂的基体效应修正（原子序数效应Z、吸收效应A、荧光效应F）。
- 分析速度相对较慢（尤其WDS）。
