电气强度测试：保障电气产品安全的关键防线

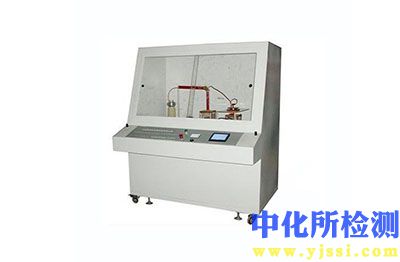

电气强度测试（又称耐压测试、高压测试或介电强度测试），是评价电气产品绝缘系统承受异常高电压能力的一项基础性安全测试。其核心目的在于验证产品内部带电部件与可触及部件之间的绝缘结构是否足够强健，能否在规定的测试电压和时间作用下不发生击穿或产生过度的漏电流，从而确保产品在日常使用及异常情况下（如瞬态过电压）不会对用户构成触电危险。

一、 测试原理与核心目标

该测试基于一个简单的物理原理：在电介质（绝缘材料）上施加一个远超其正常工作电压的电场应力。测试电压通常为交流（AC）或直流（DC），其数值由产品遵循的安全标准（如IEC/EN 60335, IEC/EN 61010, GB 4706.1等）严格规定。这些标准依据产品的额定工作电压、应用类别、绝缘类型（基本绝缘、附加绝缘、加强绝缘）以及使用环境来确定具体的测试电压值。

测试的核心目标包含：

• 验证绝缘完整性： 确认绝缘材料本身无贯穿性缺陷（如气隙、杂质、裂纹）。
• 评估绝缘距离： 验证带电部件之间、带电部件与可触及导电部件之间（包括接地部件）的空间距离（爬电距离和电气间隙）是否足以承受高压而不发生击穿。
• 发现工艺缺陷： 揭露生产过程中的潜在问题，如绝缘层过薄、部件安装错误导致安全间距不足、组件污染（如焊渣、金属屑）等。
• 模拟异常工况： 模拟产品可能遭遇的瞬态过电压情况（如开关操作、雷击感应），评估产品在短暂异常条件下的安全性。

二、 测试标准与规范依据

电气强度测试的实施必须严格遵循适用的国家、地区或国际安全标准。这些标准由权威机构（如国际电工委员会IEC、欧洲标准化委员会CENELEC、中国国家标准化管理委员会SAC等）制定，详细规定了以下关键参数：

• 测试电压值： 根据产品性质和绝缘等级设定。
• 测试电压波形与频率： 通常为工频正弦波（如50Hz或60Hz）或直流。
• 施加位置： 明确需要测试的端子组合（如L/N短接对地、输入对输出、输入对低压输出等）。
• 测试持续时间： 通常为1分钟（型式试验），但生产线上可采用等效的更短时间（如1-5秒）和更高电压（需符合标准规定）。
• 合格判据： 通常要求测试期间不发生绝缘击穿（表现为测试仪器检测到电流突然增大并超过设定的跳闸电流阈值）。对于交流测试，有时也会观察试验回路中是否出现破坏性放电（飞弧、闪络）。泄漏电流值是否在允许范围内也是重要的判据（尤其对于特定类型设备或直流测试）。

三、 典型测试程序与步骤

1. 前期准备：

   • 确认并理解适用的安全标准及其具体要求（电压、时间、施加点）。
   • 将被测样品置于测试环境（通常为室温）。
   • 确保样品处于非工作状态（断电），并进行必要的预处理（如功能绝缘测试）。
   • 断开或旁路可能影响测试精度的元器件（如压敏电阻、安规电容、滤波器等，需按标准规定操作，确保不破坏绝缘路径）。
   • 清洁样品测试部位，去除可能影响绝缘性能的污染物。
   • 连接高压测试仪的高压输出端到样品被测绝缘路径的一端（如所有连接在一起的带电端子）。
   • 连接高压测试仪的接地（返回）端到样品被测绝缘路径的另一端（如所有可触及的金属部件、接地端子连接在一起）。
   • 为操作人员及周围人员设置清晰的高压警示标识和物理隔离区。

2. 仪器设置：

   • 设置测试电压（精确值）。
   • 设置测试时间（精确值）。
   • 设置跳闸电流阈值（通常为几毫安到几十毫安不等，需严格按标准或仪器要求设定）。
   • 选择电压类型（AC或DC）。
   • 设置合适的电压升降速率（如有要求，避免电压突变）。

3. 实施测试：

   • 启动测试仪，电压从零或低值开始，以设定的速率平稳升至规定的测试电压值。
   • 在测试电压下保持规定的时间（如60秒）。
   • 测试过程中密切观察仪器显示（电压、电流是否稳定）和被试样品（是否有异常声响、闪光、冒烟或焦味）。
   • 测试时间结束后，电压应以设定的速率平滑降至零。

4. 结果判定：

   • 合格： 在整个测试期间，测试电压稳定维持在设定值，泄漏电流始终低于跳闸阈值，测试仪未跳闸，且目视检查样品无任何破坏性放电痕迹或物理损伤。
   • 不合格： 测试过程中测试仪因电流超过跳闸阈值而切断输出（跳闸），或在样品上观察到明显的飞弧、闪络、击穿点、烟雾、焦痕等破坏现象。

5. 记录与报告：

   • 详细记录测试日期、环境条件（温湿度）、样品信息（型号、编号）、遵循标准、测试设置参数（电压、时间、类型、跳闸电流）、施加点、测试结果（通过/失败）、失效现象描述（如不合格）、操作人员等。
   • 保存原始测试数据以备核查。

四、 安全警示与关键注意事项

• 致命高压危险： 测试电压通常远超安全电压，操作不当可能导致严重电击事故！操作必须由经过专业培训和授权的人员执行。
• 严格操作规程： 必须严格遵守设备制造商的操作规程和安全标准要求。
• 可靠接地： 测试仪和被试样品必须有良好且可靠的接地连接。
• 安全防护： 测试区域应有清晰的警戒标识和物理隔离（如围栏、连锁装置），防止无关人员进入。操作人员应使用绝缘工具，必要时佩戴绝缘手套和站在绝缘垫上。
• 放电环节： 测试结束后，务必使用带有绝缘手柄的接地棒对样品的高压端进行充分放电，再断开连接线。即使测试仪显示电压已降为零，电容效应仍可能储存电荷。
• 防止残留电压： 断开连接线时，务必确认所有部位均已无高压残留。
• 仪器校准： 高压测试仪必须定期由有资质的机构进行校准，确保其输出电压和电流测量精度符合要求。
• 环境控制： 注意环境湿度影响（高湿可能降低绝缘性能），确保测试环境符合标准规定。
• 专人监护： 进行高风险测试时，建议实行双人操作或专人监护。

五、 失效模式分析与改进

当测试失败（发生击穿）时，需进行细致的失效分析：

1. 精确定位： 找到确切的击穿点或放电路径。
2. 原因探究： 分析原因：
   • 绝缘材料本身缺陷（如气泡、杂质、厚度不足、老化）？
   • 设计问题（爬电距离或电气间隙不足）？
   • 制造装配问题（部件移位、绝缘层损伤、导线毛刺、金属碎屑污染）？
   • 元器件失效（变压器绕组间短路、电容击穿）？
   • 测试操作不当（接线错误、环境不符）？
3. 纠正预防： 根据分析结果，采取针对性改进措施：
   • 修改设计（增大间距、选用更优绝缘材料）。
   • 优化生产工艺（加强清洁、改进装配工装、增加过程监控）。
   • 严格元器件质量控制。
   • 修订测试流程或操作规范。

六、 总结

电气强度测试是电气产品安全认证（CCC、CE、UL等）的强制性项目，是守护用户生命财产安全的一道至关重要的技术屏障。它通过施加严苛的高压考验，有效剔除绝缘设计或制造中存在缺陷的产品，将潜在的电击风险降至最低。严格执行标准化的测试程序，严格遵守安全操作规程，并对失效进行深入分析改进，是确保测试有效性、可靠性和人员安全的根本保障。持续重视并精确实施电气强度测试，是制造商履行产品安全责任不可或缺的环节。
