坚实度测试技术内容

坚实度测试是评估材料（尤其是土壤、路基、基层材料及沥青混合料等）抵抗局部压力或贯入能力的现场试验方法，主要用于评价其压实质量、承载能力和均匀性。其核心是通过测量使特定探头贯入材料一定深度所需的力，或测量在标准冲击能量下的贯入深度，来间接反映材料的力学性能。

1. 检测项目分类及技术要点

坚实度测试主要分为静态贯入试验和动态贯入试验两大类。

1.1 静态贯入试验

• 原理： 以恒定的静力将标准锥形探头压入材料中，测量其贯入阻力。

• 主要方法： 轻型/重型静力触探试验（如CPT）。

• 技术要点：

  • 贯入速率： 严格控制在标准速率（通常为1.2 ± 0.3 m/min），确保准静态条件。

  • 探头规格： 锥尖角（通常60°）、底面积（如10 cm²）需符合标准。摩擦筒面积比是关键参数。

  • 数据采集： 连续测量锥尖阻力（qc）和侧壁摩阻力（fs），计算摩阻比（Rf）。

  • 应用： 适用于软土至硬土层，提供连续的土层剖面，可用于土分类、估算地基参数（如承载力、变形模量）。

1.2 动态贯入试验

• 原理： 利用规定重量的落锤，以固定高度自由下落产生的标准冲击能量，将探头（探头、探杆）击入材料中，以贯入一定深度所需的锤击数（N值）作为坚实度指标。

• 主要方法：

  • 标准贯入试验（SPT）： 使用63.5kg落锤，76cm落距，将对开管式取土器打入土层30cm所需的锤击数N（实测值需进行杆长、地下水、上覆压力等因素修正）。

  • 动力触探试验（DPT）： 根据锤重和探头规格分为轻型（如N10，锤重10kg）、重型（如N63.5，锤重63.5kg）和超重型。记录每贯入10cm或30cm的锤击数。

  • 贝克曼梁弯沉试验（反向应用）： 通过承载板施加动态荷载，测定回弹弯沉值，反算路基反应模量（K值）。

• 技术要点：

  • 设备标准化： 锤重、落距、探头尺寸必须严格校准。

  • 操作规范性： 确保落锤自由下落，探杆垂直度偏差小于1-2%。

  • 数据修正： SPT的N值必须进行杆长修正、能量修正（转换为N60）、上覆压力修正（得到(N1)60）。

  • 深度影响： 注意探杆长度对能量传递的影响。

2. 各行业检测范围的具体要求

2.1 土木建筑工程（岩土工程勘察）

• 范围： 天然地基土、回填地基。

• 要求：

  • SPT： 主要用于砂土、粉土和粘性土。提供N值用于评价土层密实度（砂土）或稠度（粘性土），估算地基承载力、砂土液化势。勘探孔间距和测试深度需符合《岩土工程勘察规范》。

  • CPT： 提供高分辨率的连续数据，适用于软弱土层、层状土。通过qc、fs和Rf进行土层行为分类（如使用Robertson图表）。

  • 轻型动力触探（N10）： 常用于浅层填土、地基处理后的均匀性检验。

2.2 公路与交通工程

• 范围： 路基、路面基层和底基层（包括稳定土、粒料类材料）、沥青面层。

• 要求：

  • 路基/基层： 常采用承载比（CBR）贯入试验（属静力贯入）。测定标准探头（Φ50mm，断面积19.35 cm²）贯入试样2.5mm和5.0mm时的单位压力与标准碎石压力的比值。现场可采用CBR动力仪进行快速相关检验。

  • 压实度快速检验： 使用轻型动力触探或落锤式弯沉仪（FWD） 反算模量，评价压实均匀性。FWD的脉冲荷载更接近实际交通荷载。

  • 沥青混合料： 可用马歇尔稳定度试验（间接贯入）或贯入强度试验评价其高温抗剪能力。

2.3 水利与堤防工程

• 范围： 堤身填土、堤基。

• 要求：

  • 侧重于检测土体的密实度和均匀性，防止渗漏和变形。

  • 大量采用圆锥动力触探（DPT） 和静力触探（CPT） 进行快速普查。

  • 对砂性土堤坝，SPT是评价液化可能性的关键现场测试方法。

2.4 机场工程

• 范围： 跑道、滑行道道基和道面。

• 要求： 标准极高，通常采用加州承载比（CBR） 和反应模量（K值，通过板载荷试验或FWD测定） 作为关键设计参数。测试需在代表性湿度条件下进行，并考虑动态荷载的长期效应。

3. 检测仪器的原理和应用

3.1 静力触探仪（CPT）

• 原理： 液压或电动伺服系统以恒定速率将串有传感器的探头压入土中。探头内的力传感器直接测量qc和fs，孔隙水压力传感器（CPTU）可同时测量贯入引起的超静孔隙水压力（u）。

• 应用： 提供连续、高精度的土层剖面，用于土分类、确定持力层、估算不排水抗剪强度（Su）、压缩模量（Es）、液化分析等。CPTU数据解释能力更强。

3.2 标准贯入试验设备

• 原理： 如前所述，基于动态贯入原理。关键部件为63.5kg穿心锤、自动脱钩装置、钻杆和对开管取土器。

• 应用： 获取扰动土样进行鉴别，并通过N值进行经验关联，是岩土工程中最广泛使用的原位测试之一。

3.3 动力触探仪

• 原理： 根据锤重（如10kg、63.5kg、120kg）和探头尺寸（锥角、直径）分类。记录规定贯入深度的锤击数。

• 应用： 轻型用于浅层填土检验；重型（如N63.5）适用于砂土、碎石土和软岩风化层；超重型用于密实碎石土或极软岩。

3.4 落锤式弯沉仪（FWD）

• 原理： 通过液压提升并释放一定质量的重锤，冲击承载板对路面施加瞬态脉冲荷载（模拟行车荷载），沿荷载轴线布置的多道传感器测量路面结构的表面弯沉盆。

• 应用： 反算各结构层（面层、基层、路基）的弹性模量，评价承载能力、层间结合状态和路基均匀性。是路面结构性能评价和无损检测的核心设备。

3.5 CBR试验仪

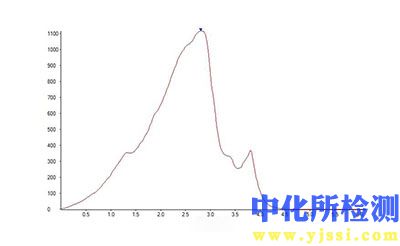

• 原理： 实验室标准方法是将试样浸泡饱水后，用直径50mm的圆柱活塞以1.27mm/min的速度贯入，测量荷载-贯入量曲线。现场有便携式CBR动力仪，通过测量落锤冲击杆件的回弹位移与CBR值建立相关关系。

• 应用： 评定路基土和路面材料的强度，是柔性路面设计的关键参数。

数据可靠性与质量控制： 所有仪器均需定期进行计量检定和现场校准（如CPT的力传感器标定、SPT的落锤能量比测定）。测试过程必须严格遵守相应技术标准（如ASTM D1586, D6951; ISO 22476; GB 50021, JTG 3430等），记录所有可能影响结果的细节（如地下水、贯入速率、锤击效率等），并对原始数据进行必要的理论或经验修正，以确保结果的准确性和可比性。
