荷重软化测试技术内容

1. 检测项目分类及技术要点
荷重软化测试是评价耐火材料在恒定载荷和升温条件下抵抗变形能力的关键高温性能试验。其主要检测项目与技术要点如下：

• 荷重软化温度（T0.5, T1.0, T2.0, T5.0）：这是核心检测项目。指试样在规定的恒定载荷（通常为0.2 MPa）下，以规定的升温速率（通常为4.5-10.5°C/min）加热，产生规定压缩变形量（如0.5%， 1.0%， 2.0%， 5.0%）时的温度。其中，T0.5常被定义为“起始变形温度”，T2.0或T5.0常被视为“终了变形温度”或“坍塌温度”。技术要点在于精确控制升温速率、载荷的均匀加载以及高精度变形测量（分辨率通常需达0.01mm）。

• 变形量-温度曲线：记录并绘制整个升温过程中变形量与温度的关系曲线。该曲线能全面反映材料的软化行为特征，如起始变形的快慢、塑性变形区间的大小等，比单一温度点更具参考价值。

• 特定温度下的残余变形率：将试样加热至特定温度并保温一段时间后，测量其不可恢复的永久变形量与原始高度的百分比。此项目侧重于评估材料在高温载荷下的长期尺寸稳定性。

• 最大膨胀点温度：对于部分材料（如硅砖），在发生明显软化变形前会因相变或晶格变化出现体积膨胀。准确捕捉最大膨胀点温度（Tmax）对于其安全使用至关重要。

• 技术要点总结：

  • 试样制备：需严格按照标准（如GB/T 5989， ISO 1893， ASTM C16等）加工成规定的圆柱体（常见尺寸：φ50mm×50mm或φ36mm×50mm），上下端面需平行且平整。

  • 载荷施加：必须沿试样轴线方向均匀、垂直地施加静载荷，通常为0.2 MPa（用于致密定形耐火制品），对隔热制品可能采用0.05 MPa。载荷误差应控制在±2%以内。

  • 温度测量与控制：热电偶测温端需置于试样高度的中间位置，并紧贴试样表面。升温程序必须严格遵循标准规定的速率。

  • 变形测量：通常采用差动变压器（LVDT）或类似高精度位移传感器，测量压杆相对于炉体的位移，以此计算试样的变形量。

2. 各行业检测范围的具体要求
不同行业因使用工况差异，对荷重软化测试的具体要求和侧重点有所不同。

• 钢铁冶金行业：

  • 检测范围：高炉、热风炉、炼钢炉（转炉、电炉）、钢包、中间包等用耐火材料，如高铝砖、镁碳砖、铝碳化硅碳砖、刚玉砖、镁铬砖等。

  • 具体要求：要求极高的荷重软化温度（通常T0.5需高于1550°C，优质材料要求高于1700°C）和较宽的软化区间（T0.5与T5.0或T10.0的温差大）。对于承受高机械应力和热震的部位，还需结合抗热震性、高温抗折强度等指标综合评价。

• 建材行业（水泥、玻璃、陶瓷）：

  • 水泥窑：重点关注碱性环境用耐火材料（如镁铁尖晶石砖、白云石砖）的荷重软化性能，要求T0.5通常高于1600°C，以承受高温烧结带的苛刻条件。

  • 玻璃熔窑：对熔铸AZS砖（锆刚玉砖）、硅砖等关键材料的测试要求极为严格。除标准测试外，可能需要在接近实际使用气氛（还原性或氧化性）下进行测试。硅砖特别关注其Tmax（通常要求不低于1620°C）和T2.0。

  • 陶瓷窑具：对堇青石-莫来石、碳化硅等窑具材料，侧重测试其在长期循环使用温度下的荷重变形率，评估其抗蠕变和承载耐久性。

• 有色金属冶炼与化工行业：

  • 检测范围：反应炉、电解槽、气化炉等用耐火材料，如铬刚玉砖、碳化硅砖、特殊氧化物复合材料等。

  • 具体要求：除高温外，常需模拟特定腐蚀性气氛（如还原性CO/H₂、碱性蒸气、酸性介质）下的荷重软化性能，或进行熔渣侵蚀与载荷耦合作用下的测试，更贴近实际复杂工况。

• 电力与垃圾焚烧行业：

  • 检测范围：循环流化床锅炉、垃圾焚烧炉用耐火耐磨浇注料、可塑料等不定形材料。

  • 具体要求：不仅测试烘干后试样的性能，更重要的是测试经特定温度（如1100°C， 1300°C）热处理后试样的荷重软化温度。对于承受高速气流冲刷的部位，要求材料具有高的T0.5和优异的高温体积稳定性。

3. 检测仪器的原理和应用

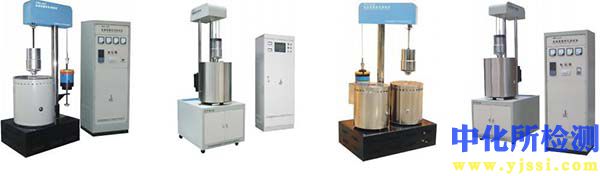

荷重软化测试仪是执行该试验的核心设备，其工作原理和应用如下：

• 仪器基本构成：

  1. 加载系统：通过杠杆-砝码系统或电液伺服系统施加恒定载荷。现代仪器多采用伺服电机控制的机械加载或液压加载，可实现载荷的精确编程与控制。

  2. 高温炉体：采用电阻丝（最高温度约1700°C）或二硅化钼加热元件（最高温度可达1800°C以上）的立式管式炉或箱式炉，内部有均温带满足测试要求。

  3. 变形测量系统：核心为高精度位移传感器（如LVDT），连接在传递载荷的压杆上，实时测量压杆位移（即试样变形量）。

  4. 温度测量与控制系统：采用S型（铂铑-铂， 最高约1600°C）或B型（铂铑30-铂铑6， 最高约1800°C）热电偶测温，PID或更齐全算法编程控温。

  5. 数据采集与处理系统：自动同步采集温度、变形、时间数据，实时绘制变形-温度曲线，并自动计算各特征温度点。

• 工作原理：将制备好的试样置于炉内均温带的耐火支撑垫片上，通过压杆对其施加规定的恒定静载荷。炉体按设定程序匀速升温，试样随温度升高逐渐产生软化变形。位移传感器持续记录变形量，数据系统将变形量与对应的温度关联，最终确定达到预设变形百分比时的温度，即各荷重软化温度。

• 应用与扩展：

  • 标准测试：严格按照国际、国家或行业标准进行质量控制和产品验收。

  • 研究开发：用于新型耐火材料配方的筛选与优化，研究不同成分、显微结构（如晶相、玻璃相含量）对高温力学行为的影响。

  • 模拟工况测试：部分齐全设备可集成气氛控制系统（通入不同气体）、或与静态/动态抗渣试验仪联用，在载荷与化学侵蚀协同作用下评价材料性能，为极端工况下的材料选择提供直接依据。

  • 非标测试：可根据用户需求，调整载荷大小（如模拟更高压力）、升温速率或变形判定标准，进行对比性或研究性试验。
