高温弹性模量与抗弯曲测试技术

高温弹性模量与抗弯曲测试是评价材料在高温环境下力学性能与结构稳定性的核心技术。测试通常在室温至1600°C（特殊炉体可达2000°C以上）的温度范围内进行，模拟材料在热加工或高温服役时的实际工况。

一、 检测项目分类及技术要点

1. 高温弹性模量测试

• 检测项目： 主要测定材料在高温下的动态弹性模量（E）、剪切模量（G）和泊松比（μ），其中动态弹性模量最为关键。

• 技术要点：

  • 测试原理： 主要采用脉冲激励法。通过短暂激励使试样产生自由振动，由传感器拾取其固有共振频率（弯曲共振频率和扭转共振频率）。材料的弹性模量与试样的质量、几何尺寸及其共振频率的平方成正比。计算公式遵循ASTM E1876标准。

  • 试样制备： 要求试样几何形状规则（通常为矩形或圆柱形），表面光滑无缺陷，尺寸测量需精确至0.02mm以内。质量测量需精确至0.1%以内。

  • 温控与气氛： 升温速率通常为2-5°C/min，在高比热或相变区间需采用更慢速率以保证温度均匀。测试需在真空或保护性气氛（如Ar、N₂）中进行，防止试样高温氧化。

  • 数据采集： 在每个温度点需保温足够时间（通常10-15分钟）以达到热平衡，再实施激励和频率采集。测得共振频率后，通过标准公式计算对应温度下的弹性模量值。

2. 高温抗弯曲测试

• 检测项目： 主要测定材料在高温下的弯曲强度（σ_f）、弯曲模量（E_f）及载荷-挠度曲线。

• 技术要点：

  • 测试方法： 普遍采用三点弯曲或四点弯曲法。三点弯曲操作简便，但最大应力集中于跨距中点；四点弯曲在两点间形成等弯矩区域，能更好地反映材料本体性能，结果更可靠。

  • 试样规格： 通常为长方体试样，横截面常见规格为3mm×4mm或4mm×6mm，跨距与厚度比通常≥10:1（如四点弯曲外跨距为内跨距的2倍）。试样上下表面需平行，棱边倒角以消除应力集中。

  • 加载控制： 可采用位移控制（常用速率0.5mm/min）或载荷控制。高温下需使用高刚性的陶瓷或碳化钨压头与支座。

  • 变形测量： 关键难点在于高温下挠度的精确测量。通常采用非接触式激光位移引伸计或视频引伸计，测量压头位移时需通过系统刚度校准以消除机器柔度的影响。

  • 失效判定： 记录最大载荷，并根据经典弯曲强度公式计算。对于脆性材料（如陶瓷、高温合金），弯曲强度即对应最大载荷；对于有一定塑性的材料，需分析屈服点。

二、 各行业检测范围的具体要求

1. 航空航天

• 材料范围： 镍基/钴基高温合金、钛合金、陶瓷基复合材料（CMC）、碳/碳复合材料。

• 要求： 测试温度需覆盖其服役温度（涡轮叶片材料需达1200-1400°C）。重点关注弹性模量随温度的衰减曲线和蠕变交互作用下的弯曲蠕变性能。需在模拟服役气氛（如含氧环境）下测试，评估环境损伤影响。

2. 能源与核电

• 材料范围： 超超临界电站用耐热钢（如P92）、核燃料包壳材料（锆合金、SiC_f/SiC）、燃气轮机热障涂层系统。

• 要求： 长期高温稳定性是关键。除短期性能测试外，需进行长时间（数百至数千小时）热暴露后的模量与强度测试，评估性能退化。核电材料需考虑辐照环境模拟后的测试。

3. 汽车制造

• 材料范围： 发动机零部件用铸铁、铝合金、陶瓷催化转化器载体（堇青石）、刹车盘用碳/陶复合材料。

• 要求： 测试温度相对较低（通常≤800°C），但注重热循环疲劳后的性能保持率。需结合快速升降温循环，模拟启停工况。

4. 电子与半导体

• 材料范围： 基板材料（Al₂O₃、AlN）、封装材料、焊料合金。

• 要求： 测试温度范围宽（-196°C至数百°C），精度要求极高，尤其是微小尺寸试样的弹性模量测量。关注与芯片、基板的热膨胀失配导致的应力变化。

5. 齐全陶瓷与玻璃

• 材料范围： 结构陶瓷（Si₃N₄、ZrO₂）、耐火材料、特种玻璃。

• 要求： 直至材料软化点或失效点的完整性能曲线。重点关注脆韧转变温度及高温氧化/腐蚀后的弯曲强度保留率。测试时需严格控制加载速率，以获取可靠的韦伯模数。

三、 检测仪器的原理和应用

1. 高温弹性模量测试仪（基于脉冲激励法）

• 核心构成：

  • 高温炉体： 采用钼丝、硅钼棒或石墨作为加热元件，配合水冷夹套。内衬高纯氧化铝纤维，最高温度可达1600°C或更高。

  • 激励与拾振系统： 激励端常用电磁激励器或轻击锤；拾振端采用非接触式传感器，如激光测振仪或电容位移传感器，避免接触引入额外阻尼。

  • 试样支撑系统： 使用低阻尼的陶瓷线或细杆，支撑在试样的节点位置，以实现自由振动边界条件。

  • 控制系统与软件： 实现程序控温、自动激励、频率采集与分析、模量计算一体化。

• 应用： 适用于绝大多数金属、陶瓷、复合材料，是获取材料从室温到高温完整弹性性能图谱最高效、精确的方法。

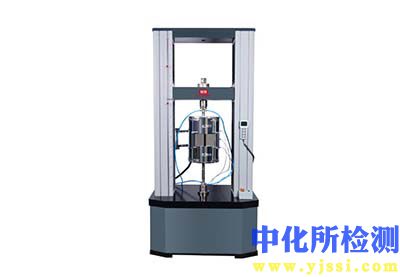

2. 高温万能材料试验机（配备高温炉与变形测量系统）

• 核心构成：

  • 主机框架： 高刚度机架，载荷容量通常从5kN到300kN。

  • 高温环境箱/炉： 与主机集成的分式炉或箱式炉，温度均匀区长度需大于试样跨距，控温精度±1-2°C。

  • 加载机构： 配备水冷夹头的精密伺服电机或液压作动器，确保高温下加载轴的稳定性。

  • 高温变形测量系统： 这是技术关键。通常采用双侧安装的高温激光引伸计，其光路穿过炉体上的石英观察窗，直接测量试样表面的标记点位移，精度可达±1μm。

  • 数据采集系统： 同步实时采集载荷、位移、温度和时间信号。

• 应用： 执行标准化的高温三点/四点弯曲试验，也可进行压缩、拉伸测试。是评价材料高温承载能力与变形行为的直接手段。

3. 同步热分析-力学分析联用系统（如TMA-DMA）

• 原理： 在程序控温下，对试样施加一个小的交变力（动态力学分析，DMA），通过测量其应力与应变幅值的相位差和比值，直接得到储能模量、损耗模量和损耗因子。TMA则可测量静态载荷下的热膨胀与软化温度。

• 应用： 特别适用于聚合物、树脂基复合材料、玻璃等在玻璃化转变温度附近模量发生剧烈变化的材料，可精确表征其粘弹性行为随温度与频率的变化。

数据准确性与可靠性保障依赖于严格遵循国际国内标准（如ASTM E1876、ISO 17561、ASTM C1211、GB/T 6569）、定期的仪器校准（载荷、位移、温度、频率）、标准样品的验证测试以及测试过程中对气氛、升温速率、保温时间等参数的精确控制。
