接触电流测试：保障电气产品安全的基石

引言：看不见的风险
在电气产品日益普及的今天，其安全性至关重要。其中，“接触电流”（Touch Current），有时也称为“泄漏电流”，是指在正常工作或单一故障条件下，流经人体或人体模型（模拟人体阻抗的测试网络）的电流。它虽然通常微弱，不易被察觉，但超过安全限值就可能引发电击风险，甚至危及生命。接触电流测试正是评估这一风险的核心手段，是电气安全认证中不可或缺的关键环节。

核心概念：理解接触电流

• 本质： 接触电流并非指用户有意接触带电部件产生的电流（这属于电击危险范畴），而是指用户意外接触设备可触及导电部件（如外壳、旋钮、接口等）时可能流经人体的电流。这些电流主要源于：
  • 绝缘介质的泄漏： 内部带电部件与外壳/可触及部件之间的绝缘材料并非理想绝缘体，存在微小泄漏。
  • 分布电容耦合： 内部带电导线与外壳/可触及部件之间存在的寄生电容，在交流电作用下会产生容性耦合电流。
  • 功能性电流： 某些特定功能（如医疗设备的患者应用部分）设计上允许或需要微小电流流经人体。
• 测量原理： 测试并非直接测量人体电流（不人道且不可控），而是使用标准化的测量网络（如IEC 60990定义的测量装置）来模拟人体在特定条件下的阻抗特性（主要考虑手到脚的电流路径），精确测量流经该网络的电流值。该网络能反映人体对不同频率电流的感知和生理反应阈值。

测试标准与规范：遵循准则

接触电流测试有严格且广泛认可的国际标准作为依据，确保测试的一致性和结果的可比性：

• IEC 60990: 《测量接触电流和保护导体电流的方法》：这是定义接触电流和保护导体电流测量方法的基础性标准，详细规定了测量网络（如感知电流/反应电流网络、摆脱电流网络）、测试布置、测试条件和程序。
• 产品特定安全标准： 绝大多数电气产品的安全标准（如IEC 60335系列 - 家用电器， IEC 61010系列 - 测量控制实验室设备， IEC 60601系列 - 医用电气设备等）都引用了IEC 60990的测量方法，并在此基础上规定了针对该类产品的具体限值和附加要求。例如：
  • 限值差异： 家用电器、信息技术设备的限值通常高于医疗设备，因为医疗设备可能直接作用于患者（存在微电击风险）。
  • 患者应用部分： 医疗设备标准（IEC 60601-1）对患者连接部分（BF型、CF型）的接触电流（患者漏电流、患者辅助电流）有极其严格的规定和分类。
  • 测试状态： 标准会明确要求测试在正常工作状态、电源极性反转、单一故障条件（如保护接地断开、基本绝缘失效）等多种情形下进行。

测试流程与方法：严谨的评估步骤

一次完整的接触电流测试通常包括以下关键步骤：

1. 设备准备： 被测设备（EUT）按照制造商说明设置到正常工作状态，选择最不利的配置（如最高功耗模式、所有开关闭合、可拆卸部件连接等）。
2. 测试环境： 设备放置在绝缘工作台上，避免无关接地。测试实验室的温湿度需符合标准要求。
3. 连接测量网络： 将符合IEC 60990规定的标准化测量装置（通常集成在专业测试仪器中）连接在设备预定测试点（所有可触及的导电部件、保护接地端子等）与参考地（实验室地）之间。对于医疗设备，还需在患者连接点连接模拟负载或测量网络。
4. 施加测试电压： 给设备施加额定电压和频率（如220V, 50Hz）。对于具有多种电源选项的设备，需分别测试。
5. 测量与记录： 使用高精度交流电流表（通常是专用安全测试仪的一部分），测量流经测量网络的有效值（RMS）电流。需要测量：
   • 设备外壳（所有可触及导电部件）对地的接触电流。
   • 保护导体电流（如果适用）。
   • （对于医疗设备）患者漏电流、患者辅助电流等。
6. 故障条件模拟： 模拟标准要求的单一故障条件（如断开保护接地线），重复上述测量。
7. 结果判定： 将测量值与产品对应安全标准中规定的限值进行对比。所有测量结果均需低于限值要求方为合格。测试报告需详细记录测试条件、测量点和结果。

关键设备：精确测量的保障

接触电流测试依赖于专业的仪器设备：

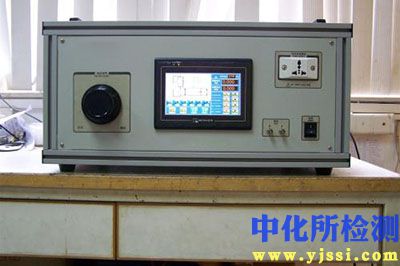

• 电气安全分析仪/测试仪： 这是核心设备，通常内置符合标准的测量网络、高精度电流表、可编程电源、电压监测、保护接地连接测试等功能，能自动执行测试序列并生成报告。
• 隔离变压器： 为被测设备提供电源隔离，保护测试人员和设备，并确保参考地的准确性。
• 绝缘工作台： 确保被测设备与大地绝缘，避免测试误差。

安全意义与应用：构建安全防线

接触电流测试具有重大的安全价值：

• 预防电击事故： 直接评估用户在日常使用或发生故障时遭受电击的风险等级，确保电流在安全范围内（低于感知或反应阈值，远低于可能导致心室纤颤的阈值）。
• 医疗设备安全的核心： 对于医疗设备，尤其是直接作用于心脏的设备（如心电图机、除颤器），严格控制患者漏电流是防止微电击（极微小电流直接流过心肌导致致命心律失常）的绝对要求。接触电流测试（患者漏电流测试）是医疗设备安全认证的基石。
• 产品设计验证： 指导设计人员在产品开发阶段优化绝缘设计、布线、接地策略和电磁屏蔽，从源头控制泄漏电流。
• 市场准入的门槛： 是CCC、CE、UL、PSE等主要安全认证的强制性测试项目，是产品合法上市销售的前提条件。

应用场景举例：

• 家用电器： 电饭煲、洗衣机、冰箱等金属外壳或用户可能接触到的金属部件的泄漏电流测试。
• 信息技术设备： 电脑主机、显示器、打印机等可触及金属外壳和接口（如USB金属壳）的接触电流测试。
• 电源适配器/充电器： 输出端子（尤其是可触及的直流插头外壳）对地的接触电流测试。
• 医用电气设备： 设备外壳、所有患者连接线缆和接口（心电导联、血压袖带管路等）的接触电流和患者漏电流测试，需严格区分BF/CF型应用部分的要求。

挑战与发展：应对技术演进

接触电流测试也面临新的挑战：

• 高频开关电源： 现代开关电源工作频率越来越高（可达MHz级），其产生的高频泄漏电流分量可能对传统测量网络（主要针对50/60Hz设计）的准确性带来挑战，标准也在持续更新以适应新技术。
• 复杂接地系统： 设备内部复杂的接地策略和EMC设计，有时会使得泄漏电流路径分析困难。
• 新型绝缘材料： 需要评估新材料在不同温湿度、老化条件下的长期绝缘性能和泄漏特性。
• 智能与互联设备： 物联网设备、可穿戴设备的普及，带来了新的可触及点和潜在风险场景。

：安全基石，不容忽视
接触电流测试，作为电气安全工程中的一项基础而关键的评估手段，通过科学模拟人体阻抗并精确测量潜在泄漏通路上的电流，为各类电气电子产品的安全性能提供了量化的保障。它不仅是安全法规的强制要求，更是制造商履行产品安全责任的直接体现。随着技术的发展和新应用的涌现，接触电流测试的标准、方法和技术也将持续演进，但其守护用户生命安全的根本目标始终不变。深刻理解并严格执行接触电流测试，是构建电气安全防线的核心环节。
