瓦楞纸检测技术内容

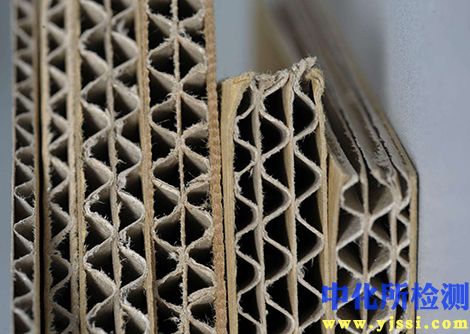

1. 检测项目分类及技术要点

瓦楞纸的检测项目主要围绕原纸性能、瓦楞纸板物理强度、印刷适性和有害物质限量四大类展开。

1.1 原纸性能检测

• 定量 (克重，g/m²)：单位面积纸张的质量。使用精度为0.01g的天平及标准取样器裁切100cm²试样称重。是成本控制和物理性能评估的基础。

• 环压强度 (RCT，kN/m)：评估箱板纸和瓦楞原纸纵向抗压性能的关键指标。将12.7mm宽、152mm长的试样插入环形托盘，在压缩试验仪上测量其被压溃前承受的最大力，结果以单位长度力值表示。直接决定纸板边压强度。

• 裂断长与抗张强度：反映纸张在拉力作用下抵抗断裂的能力。抗张强度单位为kN/m，裂断长为理论强度指标。使用抗张试验机，以恒定速率拉伸至断裂。

• 水分含量 (%)：使用快速烘干法或在线红外/微波水分仪测量。水分直接影响粘合强度、挺度和后续加工性能，通常要求控制在（8±2）%。

1.2 瓦楞纸板物理强度检测

• 边压强度 (ECT，kN/m)：评价纸板沿瓦楞方向承受压力的能力，是预测纸箱抗压强度最重要的参数。将25mm×100mm的试样垂直置于压缩试验机两压板间，压缩至压溃，记录最大力值。

• 耐破强度 (Bursting Strength, kPa)：反映纸板在单位面积上承受均匀增大的垂直压力直至破裂时的最大值。使用缪伦式耐破度仪，胶膜鼓起推动试样直至破裂。该指标与原纸纤维结合强度和长度密切相关。

• 戳穿强度 (Puncture Resistance, J)：模拟纸板受到突然冲击、刺穿时所消耗的能量总和。使用戳穿强度测定仪，摆锤携带三角头穿过试样，读取指针所示能量值。

• 粘合强度 (Ply Bond Strength, N/m)：衡量面纸与瓦楞纸芯的粘合牢固度。使用针状附件插入瓦楞波峰，剥离单位宽度粘合层所需的最大力。粘合不良易导致分层，严重影响强度。

• 平压强度 (FCT，kPa)：评价瓦楞芯纸抗压性能的专用指标。将标准面积（64.5cm²）的瓦楞成型试样（通常为C型楞）压溃，测试其承受的最大压力。

• 抗压强度 (BCT，N)：对成型后的空纸箱进行顶部至底部的压缩测试，预测堆码性能。与ECT、纸箱周长、高度及材料综合性能高度相关，常用马基公式（McKee Formula）进行理论估算。

1.3 印刷适性与外观检测

• 平滑度与吸墨性：使用别克平滑度仪或IGT印刷适性仪评估，影响印刷清晰度和油墨消耗。

• 色差与白度：使用分光光度计测量L, a, b*值及白度指数（CIE），确保印刷色彩一致性和外观品质。

• 印刷表面强度：使用IGT或Dennison蜡棒测试，评估纸张表面纤维与涂层的结合强度，预防印刷拉毛现象。

1.4 安全与环保检测

• 重金属及有害物质：依据GB 4806.8、EU 10/2011等食品接触材料法规，使用原子吸收光谱或电感耦合等离子体质谱仪检测铅、镉、汞、铬等迁移量。

• 挥发性有机物 (VOCs)：针对高档包装，使用气相色谱-质谱联用仪检测苯类、醛类等物质的释放量。

2. 各行业检测范围的具体要求

2.1 运输包装行业

• 核心要求：强度与堆码安全性。

• 重点检测项目：ECT、BCT、耐破强度、戳穿强度。

• 标准与数据：遵循GB/T 6543-2008（瓦楞纸箱）、ASTM D642、ISTA系列运输测试标准。例如，一类重型纸箱的耐破强度通常要求≥2000kPa，边压强度≥7.0kN/m。海运及高湿度环境要求进行湿强度测试（浸水后ECT保留率）。

2.2 食品与药品包装行业

• 核心要求：卫生安全性与必要的物理保护。

• 重点检测项目：有害物质迁移量（特定迁移总量SML）、荧光增白剂、微生物限度（如出口日本需检测偶氮染料）。

• 特殊要求：直接接触食品的纸包装需符合国家食品接触材料标准，可能需进行非故意添加物（NIAS）筛查。药品包装需具备良好的抗潮气和遮光性能（如使用覆膜或涂布纸板）。

2.3 电子产品与精密仪器包装

• 核心要求：缓冲保护与抗静电。

• 重点检测项目：振动传递率、冲击吸收性能（通过跌落试验评估）、表面电阻率（抗静电要求通常为10⁶~10¹¹ Ω）。

• 特殊要求：常使用E楞或F楞等微型瓦楞，因其平面抗压性能好、印刷精美，且缓冲性能优越。要求进行ISTA 2A或3A系列模拟运输环境测试。

2.4 奢侈品与展示包装

• 核心要求：外观精美与结构挺度。

• 重点检测项目：白度、平滑度、色差、挺度（Taber挺度仪）、模切精度。

• 特殊要求：多采用高定量白卡面纸、UV涂布或覆膜工艺，对油墨附着力、耐磨性有专门测试。

3. 检测仪器的原理和应用

3.1 压缩试验仪

• 原理：通过电机或液压驱动上压板以恒定速度（通常12.7±2.5 mm/min）对试样（边压、环压、平压夹具）施加压力，通过力传感器和位移传感器记录力-变形曲线，直至试样压溃。

• 应用：ECT、RCT、FCT、BCT等所有抗压性能测试的核心设备。

3.2 缪伦式耐破度仪

• 原理：液压系统使弹性胶膜匀速膨胀，将夹紧的试样均匀顶起，压力传感器记录试样破裂瞬间胶膜受到的最大液压压力。该压力减去使胶膜膨胀到相同程度所需压力即为试样耐破度。

• 应用：测定纸板及原纸的耐破强度，结果与多层原纸的耐破度之和密切相关（卡伯尔公式）。

3.3 戳穿强度测定仪

• 原理：基于能量守恒定律。将摆锤抬升至特定高度获得势能，释放后摆锤加速，其戳穿头穿透试样，剩余能量使摆锤继续摆升。系统通过测量摆锤穿透试样前后的高度差或直接通过角位移传感器计算消耗的能量。

• 应用：评估纸板抵抗动态冲击和刺穿的能力，对评估包装防护锋利物品的能力尤为重要。

3.4 粘合强度测试仪

• 原理：将特制的针式或梳式附件插入瓦楞波峰，通过拉力机以恒定速度（通常100 mm/min）将附件与夹持面纸的夹具分离，测量剥离过程中的最大力值，除以试样宽度得到粘合强度。

• 应用：定量评估瓦楞纸板各层间的粘合质量，诊断粘合剂配方或工艺问题。

3.5 快速凯瑟法水分仪

• 原理：基于电阻或电容原理。纸张含水率变化会显著改变其电阻率或介电常数。仪器通过电极接触试样，测量相关电学参数，并与预先标定的模型对比，直接显示水分百分比。

• 应用：生产线在线或实验室快速无损检测水分，用于工艺控制。

3.6 气相色谱-质谱联用仪

• 原理：试样经热脱附或溶剂萃取后，进入气相色谱柱分离，各组分依次进入质谱检测器离子化并按质荷比分离，通过与标准谱库比对进行定性和定量分析。

• 应用：精确分析瓦楞纸中残留的溶剂、胶粘剂单体、印刷油墨迁移物等VOCs和SVOCs。
