推拉力及扭力测试：精准测量物体力学性能的关键

引言：理解力学测试的核心价值

在产品设计、制造与质量控制中，准确掌握零部件及材料承受外力作用时的行为至关重要。推拉力测试（拉伸与压缩测试）和扭力测试（扭矩测试）作为最基础的力学性能测试手段，为工程师提供了评估强度、刚度、耐久性等关键指标的直接依据。这些测试结果直接影响着产品的可靠性、安全性和使用寿命。

第一部分：力学测试基础 - 核心概念

• 力的本质： 力是物体间相互作用导致运动状态改变或形变的原因。推拉力作用于物体轴线方向（拉伸或压缩），扭力则使物体绕轴线产生旋转趋势。
• 关键测量参数：
  • 力 (Force - F)： 单位牛顿 (N) 或千牛 (kN)，表示推拉力的大小。
  • 扭矩 (Torque - T)： 单位牛顿米 (N·m)，表示扭力的大小，等于力乘以力臂长度。
  • 位移 (Displacement - d)： 单位毫米 (mm) 或米 (m)，表示物体在力作用下位置的变化（线性位移）或角度的变化（角位移）。
  • 应力 (Stress - σ)： 单位帕斯卡 (Pa) 或兆帕 (MPa)，表示单位面积上承受的内力（σ = F / A）。
  • 应变 (Strain - ε)： 无量纲量，表示物体相对形变量（ε = ΔL / L₀ 或 γ = θ * r / L，对于剪切应变）。
• 胡克定律与材料行为： 在弹性范围内，应力与应变成正比（σ = E * ε），比例常数E为杨氏模量（拉伸/压缩）或剪切模量G（扭转）。超过弹性极限后，材料可能发生塑性变形或断裂。

第二部分：推拉力测试详解 - 拉伸、压缩与更多

• 测试目的： 测定材料或部件在轴向（拉伸或压缩）载荷作用下的力学性能。
• 主要测试类型：
  • 拉伸测试 (Tensile Testing): 最广泛使用的测试之一。用于测定：
    • 抗拉强度 (Ultimate Tensile Strength - UTS)
    • 屈服强度 (Yield Strength)
    • 断裂伸长率 (Elongation at Break)
    • 断面收缩率 (Reduction of Area)
    • 杨氏模量 (Young's Modulus)
  • 压缩测试 (Compression Testing): 评估材料抵抗挤压的能力。常用于脆性材料（如混凝土、陶瓷）或评估结构的抗压稳定性。测定抗压强度、压缩模量等。
  • 弯曲测试 (Flexural/Bend Testing): 虽然不是纯粹的轴向力，但常与推拉力测试设备结合，测定材料的弯曲强度、弯曲模量。
  • 剪切测试 (Shear Testing): 测定材料抵抗平行于作用面滑移的能力。
  • 剥离测试 (Peel Testing): 评估粘合剂、胶带或层压材料的粘接强度。
• 测试设备与过程：

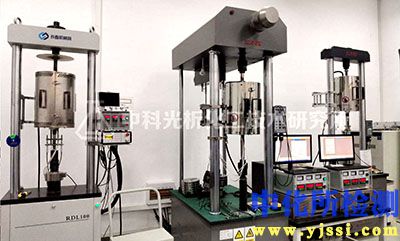

  • 万能材料试验机： 核心设备，配备拉伸夹具、压缩板、弯曲夹具等。
  • 过程： 试样安装 -> 设定测试参数（速度、目标力/位移）-> 开始加载 -> 实时采集力-位移数据 -> 达到设定条件（断裂、最大力、指定位移）停止 -> 数据分析。
• 结果解读与应用：
  • 生成力-位移曲线，进而转化为应力-应变曲线。
  • 确定关键强度指标和模量。
  • 评估材料延展性或脆性。
  • 验证产品设计是否满足强度要求。
  • 对比不同材料或工艺的性能差异。

第三部分：扭力测试详解 - 旋转的力量

• 测试目的： 测定材料或部件（尤其是轴类、紧固件、传动件）抵抗扭转载荷的能力以及在扭矩作用下的变形行为。
• 主要测试类型：
  • 静态扭转测试： 施加恒定或缓慢增加的扭矩直至试样断裂或达到指定角度/扭矩值。测定：
    • 抗扭强度 (Torsional Strength)
    • 剪切模量 (Shear Modulus - G)
    • 最大扭矩 (Maximum Torque)
    • 断裂角 (Angle of Twist at Failure)
  • 动态扭转测试： 施加周期性或交变扭矩，评估材料的疲劳性能和耐久性。
  • 紧固件测试：
    • 扭矩-角度测试： 记录拧紧过程中扭矩随旋转角度的变化，分析螺纹摩擦、贴合扭矩、屈服点等。
    • 破坏扭矩测试： 持续增加扭矩直至紧固件断裂或螺纹失效。
    • 扭矩保持/松弛测试： 施加规定扭矩后保持，测量扭矩随时间衰减的程度。
• 测试设备与过程：
  • 扭转试验机： 专用设备，两端夹持试样，一端固定，一端旋转施加扭矩。
  • 过程： 试样安装 -> 设定测试参数（速度、目标扭矩/角度）-> 开始旋转加载 -> 实时采集扭矩-角度数据 -> 达到设定条件（断裂、最大扭矩、指定角度）停止 -> 数据分析。
• 结果解读与应用：
  • 生成扭矩-角度曲线。
  • 确定抗扭强度、剪切模量、最大扭矩等。
  • 评估紧固件的拧紧性能、预紧力一致性、防松能力。
  • 分析传动轴、联轴器等的抗扭刚度和承载能力。
  • 研究材料在复杂应力状态（扭转常伴随弯曲）下的行为。

第四部分：测试系统核心组件与选型要点

• 核心组件：
  • 载荷框架： 提供刚性的支撑结构，承受测试过程中的反作用力。
  • 动力源： 伺服电机或液压系统，提供精确可控的加载能力。
  • 力/扭矩传感器： 高精度测量施加的载荷（推拉力或扭矩），是数据准确性的基石。
  • 位移/角度传感器： 精确测量试样或作动器的线性位移或旋转角度。
  • 夹具与工装： 将载荷有效、无滑移、无偏心（对扭力尤其重要）地传递到试样上。需根据试样形状和测试类型专门设计（如楔形夹具、螺纹夹具、卡盘）。
  • 控制系统： 设定测试参数，控制加载过程（力/位移/应变/角度控制）。
  • 数据采集系统： 实时高速采集传感器信号。
  • 软件： 控制测试流程、实时显示曲线、存储数据、分析结果、生成报告。
• 选型关键因素：
  • 最大载荷/扭矩容量： 需覆盖预期测试的最大值并留有余量。
  • 精度等级： 传感器、测量系统的精度直接影响结果可信度。
  • 测试空间： 夹具行程、高度、宽度需适配试样尺寸。
  • 控制模式与功能： 是否支持所需控制模式（力、位移、应变、角度、多步序等）和测试类型（静态、动态、疲劳）。
  • 夹具兼容性： 系统接口是否能方便连接所需夹具。
  • 软件功能： 易用性、分析能力、报告模板、标准符合性（ISO, ASTM等）。
  • 安全防护： 紧急停止、过载保护、防护罩等。

第五部分：应用场景与行业需求

• 制造业：
  • 原材料（金属、塑料、橡胶、复合材料）的进货检验与性能表征。
  • 零部件（轴、齿轮、弹簧、结构件）的强度与寿命验证。
  • 成品（电子产品外壳、运动器材、家具）的结构完整性测试。
• 汽车与交通： 发动机/传动系统部件、车架、车身结构、紧固件、轮胎、线束连接器等的力学性能测试。
• 航空航天： 对材料与部件的强度、刚度、疲劳性能要求极高，是质量控制的核心环节。
• 医疗器械： 植入物（骨钉、关节）、手术器械、一次性耗材（注射器、导管）的力学安全性测试。
• 包装行业： 包装材料（薄膜、瓶盖、纸箱）的抗压、抗拉、剥离、顶压强度测试。
• 新能源： 电池极片、隔膜、电芯外壳的强度测试，风电叶片、齿轮箱的扭力测试。
• 科研机构： 新材料开发、力学行为基础研究。
• 建筑与建材： 钢筋、混凝土、型材、紧固件、幕墙结构的力学性能测试。

第六部分：测试标准与规范的重要性

• 作用：
  • 确保测试方法、试样制备、数据处理的一致性，使结果具有可比性。
  • 为产品设计、生产、验收提供技术依据。
  • 促进国际贸易和技术交流。
• 主要标准制定组织：
  • ISO (国际标准化组织): 如 ISO 6891 (金属拉伸), ISO 898 (紧固件), ISO 7800 (金属线材扭转) 等。
  • ASTM (美国材料与试验协会): 如 ASTM E8/E8M (金属拉伸), ASTM F606 (紧固件), ASTM A938 (线材扭转) 等。
  • GB (中国国家标准): 如 GB/T 228.1 (金属拉伸), GB/T 3098 (紧固件), GB/T 239 (线材扭转) 等。
  • 其他：DIN (德), JIS (日), EN (欧) 等。
• 遵循标准的必要性： 在测试前务必明确并遵循适用的国际、国家或行业标准，这是保证测试结果有效性和权威性的前提。

第七部分：发展趋势与未来展望

• 更高精度与智能化： 传感器技术、控制算法和数据分析能力的持续提升，使测试更精准、自动化程度更高。
• 更广泛的材料适应性： 设备与夹具设计不断改进，以满足新型复合材料、超薄材料、生物材料等复杂试样的测试需求。
• 集成化与多功能化： 单台设备集成多种测试模式（如拉伸/压缩/弯曲/剪切/疲劳）成为趋势，提高效率节省空间。
• 非接触式测量： 光学测量（DIC数字图像相关法）等非接触技术用于全场应变测量，提供更丰富的变形信息。
• 原位测试与微观力学： 结合显微镜（SEM, AFM）等设备，在微观尺度进行力学性能测试，揭示材料变形与失效的微观机制。
• 数据互联与工业4.0： 测试设备与MES、ERP等系统集成，实现测试数据实时上传、分析、追溯，助力智能制造与质量控制决策。
• 仿真与测试结合： CAE仿真结果与物理测试数据相互验证与标定，加速产品开发流程。

结语：构筑产品可靠性的基石

推拉力及扭力测试作为材料科学与工程领域的基础性工具，贯穿于产品从研发设计、原料选择、生产制造到最终质量控制的整个生命周期。精准可靠的力学性能数据，是评估产品能否满足功能需求、保障使用安全、延长服役寿命的根本依据。随着技术的不断创新与发展，这些测试手段将继续在提升产品质量、推动技术进步、保障人类安全方面发挥不可替代的关键作用。深刻理解其原理、方法、标准与应用，对于工程师和研究人员至关重要。
