亚甲蓝试验技术内容

一、 检测项目分类及技术要点

亚甲蓝试验（MBT）主要测定细骨料（砂）或粉体材料中膨胀性黏土矿物（如蒙脱石、伊利石）的含量，其核心原理是基于亚甲蓝阳离子染料在黏土矿物表面的吸附特性。根据检测对象和目的，主要分为两类：

1. 细骨料亚甲蓝值（MB值）测定

• 定义：指每千克0-2.36mm粒级试样所消耗的亚甲蓝质量（克），即MB值（g/kg）。

• 技术要点：
  * 样品制备：取代表性风干砂样，筛除大于2.36mm颗粒，缩分至约400g，在105±5℃下烘干至恒重，冷却备用。
  * 悬浮液制备：称取200g试样，精确至0.1g，倒入盛有500±5ml蒸馏水的烧杯中，以600±60r/min转速搅拌5分钟，形成悬浮液。
  * 滴定：使用移液管一次性加入5ml亚甲蓝标准溶液（10g/L），继续搅拌至少1分钟。将悬浮液滴于定量滤纸上，观察在滤纸粉末沉淀物周围是否出现“色晕”（约1mm宽的浅蓝色环）。
  * 终点判定：若无色晕出现，则每间隔1分钟重复加入5ml亚甲蓝溶液，并搅拌、滴染，直至色晕出现并持续5分钟不消失。记录消耗的亚甲蓝溶液总体积。此为初次判定终点。
  * 验证试验：为确证终点，将悬浮液在至少600r/min转速下继续搅拌，并静置2小时。若色晕完全消失或变得不明显，则需从静置后重新开始滴定步骤，直至色晕可持续5分钟。
  * 计算：MB值 = (V × 10) / m，其中V为总耗量（ml），m为试样质量（g）。结果精确至0.01 g/kg。

2. 人工砂或混合砂的石粉亚甲蓝值（MB值）与亚甲蓝快速试验

• 定义：用于区分人工砂中石粉（主要成分为碳酸钙）与有害黏土质。测定≤0.075mm颗粒或石粉的吸附性能。

• 技术要点：
  * 样品制备：取≤0.075mm颗粒部分或专门制备的石粉样品30g，在105±5℃下烘干至恒重。
  * 悬浮液制备：将试样倒入盛有500ml蒸馏水的烧杯中，高速搅拌（可达400rpm以上）至充分分散。
  * 快速判定：一次性加入10ml或20ml亚甲蓝标准溶液，搅拌短时间（如1分钟）后滴染观察。通过色晕出现与否，快速判断石粉性质。若无色晕，则多为惰性石粉；若迅速出现色晕，则表明含有大量吸附性黏土矿物。
  * 定量测定：亦可采用与细骨料类似的逐次滴定法，但样品量和溶液量需按标准（如GB/T 14684、ASTM C1777）调整，计算出石粉的MB值。

关键注意事项：

• 所有试验应使用蒸馏水或去离子水。

• 亚甲蓝溶液需避光保存，定期标定。

• 滴染用滤纸应为中速定量滤纸，且每次试验需一致。

• 搅拌速度与时间是保证悬浮液均匀和吸附充分的关键，须严格控制。

• “色晕”判读需在自然光或标准光源下进行，避免主观误差。

二、 各行业检测范围的具体要求

亚甲蓝试验的应用主要在建筑材料与土木工程领域，不同标准体系的要求存在细节差异。

1. 建筑材料行业（混凝土用砂）

• 标准依据：中国GB/T 14684-2022《建设用砂》、欧洲EN 933-9、英国BS 812-109等。

• 技术要求：
  * 天然砂：MB值通常要求≤1.4 g/kg，用于判断砂中泥粉含量是否超标。MB值过高表明含泥量或黏土成分过多，将严重影响混凝土用水量、工作性、强度及耐久性（增加收缩、引发碱骨料反应风险）。
  * 人工砂（机制砂）：这是MB试验的核心应用场景。标准通过“MB值”与“石粉含量”联评来控制质量。

  • GB/T 14684规定：Ⅰ类砂MB值≤0.5，Ⅱ类砂MB值≤1.0，Ⅲ类砂MB值≤1.4或合格。当MB值<1.4时，石粉含量最高可允许到10%（Ⅲ类）；当MB值≥1.4时，表明石粉吸附性强，可能是黏土，其含量上限大幅降低（通常≤5.0%）。

  • 目的：鼓励使用MB值低的优质机制砂，充分利用无害的石粉改善混凝土性能，同时严格限制有害黏土。

2. 铁路与公路工程行业

• 标准依据：中国TB 10424-2018《铁路混凝土工程施工质量验收标准》、JTG/T 3650-2020《公路桥涵施工技术规范》、JTG E42-2005《公路工程集料试验规程》等。

• 技术要求：基本原理与建材行业一致，但要求更为严格，尤其对高性能混凝土。
  * 铁路标准：通常要求C30及以上混凝土用砂的MB值≤1.0，C30以下可放宽至≤1.4。对于预应力混凝土、设计使用年限100年等严苛环境，MB值要求常提高至≤0.5。
  * 公路标准：与铁路类似，强调根据混凝土强度等级和环境作用等级分级控制。要求机制砂生产过程中必须进行MB值检验，作为质量控制的关键指标。

3. 其他行业（如土壤改良、地质勘察）

• 应用范围：用于初步评估土壤或矿物填料的膨胀潜力和吸附能力。MB值高的土壤，其阳离子交换容量（CEC）通常较高，工程性质（如渗透性、压实性、稳定性）可能较差。

• 技术要求：暂无统一的工程限值标准，通常作为比较性指标或与阿太堡界限、自由膨胀率等试验结果关联分析。

三、 检测仪器的原理和应用

1. 主要仪器设备及原理

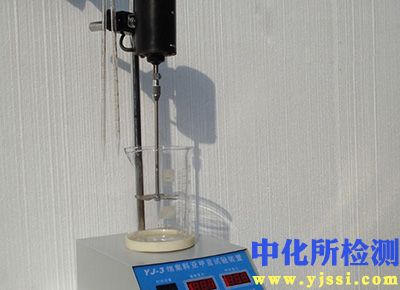

• 搅拌装置：
  * 原理：采用可无级调速或定速的电动搅拌器，通过搅拌叶片在悬浮液中产生剪切力，使颗粒充分分散并保持均匀悬浮，确保染料与颗粒表面充分接触和吸附。
  * 应用：必须满足标准规定的转速（如600±60 r/min）和容量要求。现代设备常集成计时器和速度控制器。

• 滴定装置：
  * 原理：使用精度为0.1ml的移液管、滴定管或自动滴定器，精确计量亚甲蓝标准溶液的加入量。
  * 应用：手动滴定是基础方法；自动电位滴定仪可通过监测溶液光学性质（如吸光度）的变化辅助判断终点，提高精度和效率。

• 辅助器具：
  * 玻璃容器：容量1L的烧杯或量筒。
  * 滴染工具：玻璃棒或专用滴管，用于将悬浮液滴至滤纸。
  * 分析天平：精度0.01g。
  * 鼓风干燥箱：用于样品烘干。
  * 标准筛：用于样品筛分。

2. 自动化与智能化仪器的发展

• 自动亚甲蓝测定仪：
  * 原理：集成光学检测系统（色度传感器或摄像头）、精密流体控制系统和数据处理单元。仪器自动完成加液、搅拌、取样滴染、图像捕捉、色晕识别和终点判断全过程。
  * 应用：完全消除了人工判读色晕的主观性差异，大幅提高了测试结果的重复性和再现性（RSD可显著降低），使检测效率成倍提升，符合实验室自动化趋势。

• 在线监测系统（应用于机制砂生产线）：
  * 原理：通过自动取样、制样单元，结合近红外光谱（NIR）或快速吸附测量技术，对成品砂的MB值进行实时或批次快速监测。
  * 应用：实现对砂料质量的实时闭环控制，指导调整生产工艺参数（如除尘、选粉力度），从源头稳定产品质量，是绿色、智能矿山和搅拌站的关键设备之一。

总结：亚甲蓝试验是一项关键的材料特性检测技术，其技术要点在于严格的样品制备、规范的滴定操作和准确的终点判断。各行业根据材料用途和性能要求，对MB值设定了明确的限量标准。从传统手动试验到自动化仪器的发展，体现了该测试方法在工程质量控制中的重要性与技术进步。
