耐臭氧龟裂试验技术内容

耐臭氧龟裂试验是一项用于评估橡胶、弹性体及某些聚合物材料在静态或动态拉伸应变下，暴露于含臭氧环境中抵抗表面龟裂能力的标准化环境老化试验。臭氧是大气中一种强氧化性气体，极易与不饱和碳链聚合物发生反应，导致材料表面产生裂纹，进而严重影响产品的密封性能、力学性能和使用寿命。

1. 检测项目分类及技术要点

试验主要根据试样所处的应力状态进行分类，其技术要点如下：

1.1 静态拉伸试验

• 定义： 试样在试验过程中被固定在规定的拉伸应变下，保持静止状态。

• 技术要点：

  • 应变选择： 通常选择20%的拉伸应变，但根据不同材料标准（如ISO，ASTM），可采用0%（仅弯曲）、5%、10%、15%、20%、30%、40%或50%等。关键应变水平的选取对评估材料的临界抗臭氧性能至关重要。

  • 试样安装： 确保试样安装后无预应力，且拉伸应变均匀、精确。使用哑铃状试样或矩形试样，需配备专用的静态拉伸夹具或试样架。

  • 观测方法： 在规定的时间间隔（如24h、48h、72h、96h等）取出试样，在标准实验室光照条件下（通常为约300lx的间接日光或等效光源）用肉眼或低倍放大镜（如2倍）观察表面是否出现龟裂及其严重程度。

  • 评价指标： 通常记录首次出现龟裂的时间，或在不同暴露时间后龟裂的等级（如无裂纹、轻微裂纹、明显裂纹、严重裂纹）和龟裂密度。

1.2 动态拉伸试验

• 定义： 试样在试验过程中处于周期性往复拉伸与回复的应变循环中。

• 技术要点：

  • 应变条件： 需定义最大拉伸应变（ε_max，如20%、25%）和最小拉伸应变（ε_min，如0%、5%），以及应变循环的频率（通常为0.5 ± 0.025 Hz，即一个循环周期约2秒）。

  • 模拟工况： 动态试验更接近于橡胶制品（如轮胎、减震器、密封条）在实际使用中经受周期性变形的工况，因此其测试条件通常更为严酷，能更有效地筛选材料。

  • 试验装置： 需要专用的动态拉伸夹具和驱动机构，确保所有试样同步、同频率、同振幅运动。

  • 评价指标： 与静态试验类似，但观察通常在试样处于最大拉伸位置时进行。动态试验下的龟裂起始时间通常远短于静态试验。

通用技术要点：

• 臭氧浓度： 试验浓度是关键参数。常用浓度有：（25 ± 5）pphm（体积亿分比，即25 x 10^-8）、（50 ± 5）pphm、（100 ± 10）pphm、（200 ± 20）pphm。高浓度用于加速试验。浓度需通过臭氧分析仪连续监测并控制稳定。

• 试验温度： 标准温度为（40 ± 2）℃。温度升高会加速臭氧老化反应。温湿度均匀性是保证结果重现性的基础。

• 试验气体流速： 试验箱内应保持恒定、均匀的气体流动，通常流速为10-20 cm/s，以确保试样表面臭氧浓度恒定，并带走老化产物。

• 相对湿度： 标准试验通常控制相对湿度在（55 ± 10）%。湿度会影响某些材料的臭氧老化行为。

2. 各行业检测范围的具体要求

不同行业和产品根据其应用场景和标准体系，对耐臭氧试验的具体参数有差异化规定。

• 汽车工业：

  • 密封制品（门窗密封条、油封）： 广泛采用静态和动态试验。常用标准如ISO 7326（等同GB/T 7762）、ASTM D1149。动态试验条件常模拟安装应变（如0-20%或5-25%应变）。要求暴露时间长达150-300小时后无龟裂或龟裂等级不超过规定。

  • 轮胎： 侧重评估胎侧橡胶的抗臭氧性能。常采用ASTM D1149或企业更严苛的内部标准，可能涉及更高浓度或更长的动态拉伸测试。

  • 燃油管路、冷却水管： 除标准测试外，可能要求在接触介质（如燃油、冷却液）后进行耐臭氧测试。

• 电线电缆行业：

  • 主要评估绝缘层和护套材料的耐臭氧性，特别是用于高压、户外或存在电晕放电环境的电缆。标准如IEC 60811-2-1。

  • 通常采用静态弯曲试验，将试样缠绕在规定直径的芯轴上（模拟最小弯曲半径），而非直接拉伸。臭氧浓度常用（50 ± 5）pphm或（100 ± 10）pphm。评价时需将试样从芯轴上取下并拉直后观察。

• 通用橡胶制品（工业制品）：

  • 涵盖输送带、减震块、密封圈等。依据ISO、ASTM、GB等通用标准。

  • 临界应变测试尤为重要，即通过一系列不同应变的静态试验，确定材料“不产生龟裂的最大应变”和“产生龟裂的最小应变”，这对于产品设计和材料选择具有指导意义。

• 聚合物材料研发与评价：

  • 用于评估不同配方（如抗臭氧剂类型与用量、聚合物基体饱和度）对臭氧老化的防护效果。

  • 试验条件选择灵活，可能进行多浓度、多应变、多时间的对比测试，以全面表征材料的抗臭氧性能曲线。

3. 检测仪器的原理和应用

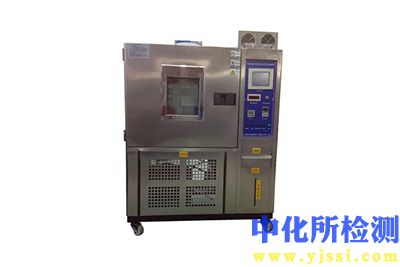

耐臭氧龟裂试验的核心设备是臭氧老化试验箱。

3.1 仪器基本原理
臭氧老化试验箱主要由箱体系统、臭氧发生系统、臭氧浓度检测与控制系统、温度/湿度控制系统、试样拉伸/运动系统及安全排气系统组成。

• 臭氧发生： 主流采用紫外灯法（UV法） 或无声放电法（电晕法）。

  • 紫外灯法： 利用特定波长（如185nm）的紫外光照射干燥的氧气或空气，使其光解产生臭氧。该方法产生的臭氧浓度相对较低，但稳定、易控制，无氮氧化物副产物，适用于中低浓度（如≤200pphm）的精确试验。

  • 无声放电法： 在高频高压电场下，使氧气通过放电间隙，部分氧分子解离并合成臭氧。该方法可产生高浓度臭氧，但可能伴随生成氮氧化物，且需对气源进行干燥和净化。是目前更主流的发生方式。

• 浓度控制： 通过紫外吸收式臭氧分析仪实时监测箱内臭氧浓度。该仪器基于臭氧对254nm紫外光有特征吸收的原理，测量精度高、响应快。监测信号反馈至臭氧发生器的电源或气路控制系统，通过PID调节，实现浓度的闭环自动控制。

• 试样环境模拟： 箱内采用强制空气循环，确保温度、湿度和臭氧浓度的高度均匀性。试样架（静态夹具或动态驱动装置）安装在箱内工作区。

3.2 仪器关键组件应用

• 静态拉伸夹具： 通常为可调节间距的螺纹杆或多孔板，用于精确固定试样至预定伸长率。需使用刻度尺或专用规尺校准伸长长度。

• 动态拉伸装置： 由电机、凸轮或曲柄连杆机构驱动，使整个试样架或夹具组进行往复运动。必须确保所有试样受到的应变幅值和频率一致，且运动平稳。

• 安全防护： 臭氧具有强氧化性和毒性。试验箱必须密封良好，排气口需连接至室外或接入臭氧分解装置（如催化分解或高温热分解），确保实验人员安全及环境不受污染。

3.3 校准与维护
为确保试验数据的准确性和可比性，需定期进行：

• 臭氧浓度校准： 使用经过计量机构标定的臭氧分析仪或紫外光度法对箱内臭氧浓度进行校准。

• 温度均匀性校准： 在空载和满载状态下，验证箱内工作空间各点的温度偏差。

• 拉伸应变校准： 使用应变规或高精度测量工具，对静态夹具的伸长设置和动态装置的应变幅度进行校准。

• 常规维护： 定期清洁箱体、更换紫外灯管（如采用）、检查密封件、校准传感器。
