尺寸变化率测试

1. 检测项目分类及技术要点

尺寸变化率测试主要评估材料在特定环境条件下线性尺寸的相对变化，是衡量其尺寸稳定性的关键指标。测试通常分为以下几类：

1.1 湿热尺寸变化率

• 技术要点：将试样置于恒定温湿度环境中（如特定温度、相对湿度），达到平衡后测量尺寸变化。关键在于预处理（干燥或调湿至恒重）、精确控制环境箱的均匀性与稳定性，以及使用符合标准的测量工具（如测长仪）在标记点间进行测量。计算基于初始尺寸的百分比变化。

1.2 热尺寸稳定性（热膨胀系数测定）

• 技术要点：测量材料在温度变化下的线性膨胀或收缩。通常使用热机械分析仪（TMA）或推杆式膨胀计。要点包括控制升降温速率（如2-5°C/min）、试样尺寸标准化（通常为柱状或条状）、确保测量探头与试样接触力恒定且微小，以消除机械应力影响。结果常以平均线性热膨胀系数（CTE，单位：µm/m·°C或10^-6/°C）表示。

1.3 溶液浸泡尺寸变化率

• 技术要点：将试样浸入特定液体（如水、化学试剂、油类）中，在规定温度和时间后测量尺寸变化。需注意浸泡后试样表面液体的擦拭标准（如用滤纸吸干）、测量时效性（防止挥发导致尺寸回缩），并记录溶液成分、浓度和温度。

1.4 时效或后收缩尺寸变化率

• 技术要点：针对塑料、复合材料等，测试其在成型后一段时间内因内应力松弛、结晶度变化或残留挥发物逸散导致的尺寸收缩。需在标准温湿度环境下放置规定时间（如24小时至数周），并精确记录时间节点和初始/最终尺寸。

通用技术要点：

• 试样状态调节：所有测试前，试样必须在标准环境（如23°C±2°C， 50%±10% RH）下调节至质量恒定。

• 测量基准：试样需有清晰、精确的标记点或参考边，通常使用游标卡尺、千分尺、光学测量仪或坐标测量机（CMM）进行测量，精度通常要求不低于0.01mm。

• 计算公式：尺寸变化率 ε = [(L - L₀) / L₀] × 100%，其中L₀为初始尺寸，L为处理后尺寸。结果常取多个试样的平均值。

2. 各行业检测范围的具体要求

2.1 高分子材料与塑料行业

• 要求：遵循ISO 11359（热机械分析）、ISO 175（液体化学试剂影响）、ISO 2796（硬质泡沫尺寸稳定性）。注塑件常测试模塑后收缩率（如ASTM D955）。对工程塑料，常要求测试-40°C至150°C范围的CTE。薄膜材料则依据ASTM D1204测试热收缩率。

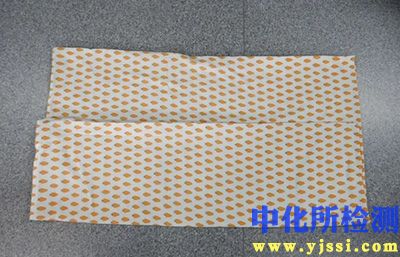

2.2 纺织行业

• 要求：主要测试织物水洗尺寸变化率（如AATCC 135、GB/T 8628-8629）和干热尺寸稳定性（如熨烫后）。要求使用标准洗涤程序、干燥方式（悬挂、平铺或滚筒烘干），并测量经向和纬向变化。商业接受限值通常为±2%至±5%。

2.3 建筑材料与陶瓷行业

• 要求：瓷砖等陶瓷材料依据ISO 10545测定湿膨胀和热膨胀系数。石膏板、水泥基材料需测试干燥收缩率（如ASTM C596）。复合材料（如GFRP）需测试在不同湿度环境下的尺寸稳定性及冻融循环后的变化。

2.4 电子与半导体行业

• 要求：对印制电路板（PCB）基材（如FR-4），依据IPC-TM-650 2.4.41等测试热膨胀系数（Z轴CTE尤为重要，影响金属化孔可靠性），要求精确测量Tg（玻璃化转变温度）前后的CTE。封装材料、晶圆衬垫等要求极低的尺寸变化率，测试条件严苛（如-65°C至150°C热循环）。

2.5 造纸行业

• 要求：测试纸张在不同湿度下的伸缩率（如GB/T 459），对胶版印刷纸尤为重要，以防止套印不准。通常测试横向和纵向的尺寸变化。

2.6 橡胶与弹性体行业

• 要求：除常规热老化尺寸变化（如ASTM D573），更侧重液体浸泡后的体积和尺寸变化率测试（如ASTM D471），以评估耐油、耐燃油性能。计算包括体积变化率和线性尺寸变化率。

3. 检测仪器的原理和应用

3.1 热机械分析仪（TMA）

• 原理：在非振荡性微小负载下，通过高精度位移传感器（如LVDT）测量试样在程序控温过程中的线性尺寸变化。探头有膨胀、针入、拉伸等多种模式。

• 应用：主要用于测定固体材料的热膨胀系数（CTE）、玻璃化转变温度（Tg）、软化点，以及薄膜、纤维的收缩行为。测量范围通常可达±1000µm，分辨率达纳米级。

3.2 推杆式热膨胀仪（DIL）

• 原理：与TMA原理类似，但专门设计用于测量高温下（最高可达2000°C以上）陶瓷、金属、耐火材料的膨胀行为。通常采用氧化铝推杆和炉体，在惰性或真空环境中测试。

• 应用：测定烧结过程尺寸变化、相变点、以及材料与釉料的热匹配性。

3.3 恒温恒湿箱

• 原理：通过制冷/加热系统和加湿/除湿系统，精确控制箱内空气的温度和湿度，模拟各种气候环境。

• 应用：为试样提供标准的测试环境（如23°C/50%RH）或加速老化环境（如70°C/95%RH），用于湿热尺寸稳定性测试前的状态调节及过程中的暴露试验。

3.4 光学测量设备（视频测量仪、激光扫描仪）

• 原理：利用光学成像和数字图像处理技术，非接触式测量试样轮廓和尺寸。激光扫描仪通过激光三角测量法获取表面三维数据。

• 应用：适用于软质、易变形或表面精密的产品（如精密注塑件、医用导管），可快速获取二维或三维尺寸变化数据。

3.5 标准量具与坐标测量机（CMM）

• 原理：游标卡尺、千分尺基于机械接触式测量。CMM通过探针接触工件表面，获取空间坐标点，经软件计算几何尺寸。

• 应用：游标卡尺和千分尺用于规则试样的快速、常规测量。CMM用于复杂形状工件尺寸变化率的精确测量，精度可达微米级，尤其适用于汽车、航空航天领域的高精度零部件。

3.6 溶液浸泡装置

• 原理：恒温液体浴槽（如水浴、油浴）用于精确控制浸泡介质的温度。通常配备试样架和计时器。

• 应用：用于执行标准化的液体浸泡测试，评估材料耐化学介质性能及其引起的溶胀或收缩。

所有仪器的使用均需定期进行校准，使用标准参考材料（如已知CTE的铝、石英标样）验证测量系统的准确性，确保测试数据的可靠性与可比性。
