陶瓷制品抗釉裂性能试验方法详析

釉裂是陶瓷制品（如瓷砖、卫生洁具、日用瓷）表面釉层因内部应力作用导致的开裂或剥落现象，严重影响产品美观、卫生性能和使用寿命。抗釉裂试验正是评估陶瓷釉面抵抗此类破坏能力的关键检测手段。

一、釉裂成因与危害

釉裂的本质是陶瓷坯体与表面釉层之间热膨胀系数不匹配或应力释放不当。主要诱因包括：

• 热应力： 烧成冷却过程中，坯、釉收缩率差异产生内应力。
• 相变应力： 釉层中石英等晶体在特定温度区间发生相变伴随体积变化。
• 机械应力： 后续加工、运输或使用中外力冲击。
• 环境应力： 长期处于湿度变化、冻融循环环境导致釉层下渗水结冰膨胀。

釉裂不仅破坏产品外观，露出多孔坯体易藏污纳垢滋生细菌，更会显著降低产品的机械强度和耐用性，构成质量缺陷。

二、核心试验原理

抗釉裂试验的核心在于模拟釉层在实际应用中遭遇的应力条件（尤其是热应力），通过加速方式考验其抗开裂能力。主流方法基于以下原理：

• 热震应力法（蒸汽渗透法）： 将试样暴露于高压饱和蒸汽环境中一定时间，使蒸汽充分渗透至坯釉结合处。随后迅速浸入低温染色溶液中。蒸汽冷凝收缩与温差冲击共同作用：
  • 若坯釉结合不良或存在潜在微裂纹，应力集中处将开裂。
  • 低温溶液渗入裂纹并被着色剂染色，使肉眼难以观察的缺陷显现。

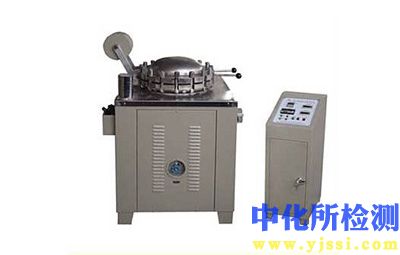

• 蒸压釜法（高压釜法）： 类似原理，但通常在专用蒸压釜内利用更高压力的饱和蒸汽进行处理，适用于更高标准的测试或特殊产品。

三、标准化测试流程要点

遵循国际或国家/地区标准（如ISO 10545-11、ASTM C424、GB/T 3810.11等）至关重要，关键步骤如下：

1. 试样制备： 选取外观完好、无可见缺陷的代表性整砖或切割片。清洁干燥，切割边需打磨光滑。
2. 蒸汽处理：
   • 将试样垂直或倾斜放置于高压容器支架上，确保蒸汽自由流通。
   • 通入饱和蒸汽，按标准要求升至指定压力（如约0.5 MPa）并维持规定时间（如90分钟）。
   • 控制升温/降温速率以避免额外热冲击。
3. 急速冷却（热震）：
   • 蒸汽处理结束后，在规定时间内（通常<10秒）将试样快速浸入低温（如约19°C ± 5°C）的染色溶液中（常为亚甲基蓝或墨水溶液）。
   • 浸泡时间依据标准（如约15-30分钟）。
4. 清洗与干燥： 取出试样，彻底清洗表面残留染料，于约110°C烘箱内干燥。
5. 结果判定：
   • 在充足光线下（推荐300 lx以上）距离25-30cm处，裸眼观察釉面。
   • 合格： 釉面无肉眼可见的裂纹或染色线条（表明无釉裂产生或染料渗入）。
   • 不合格： 釉面出现任何呈线状分布的染色痕迹（表明存在贯穿性裂纹）。记录裂纹位置、长度等信息。

四、关键影响因素与操作规范

• 蒸汽压力与持续时间： 直接影响渗透深度和应力强度，必须严格按选定标准执行。
• 冷却速率与温差： 冷却速度越快、温差越大，热冲击越剧烈。溶液温度控制是关键。
• 染色剂浓度与渗透性： 确保能有效渗入并显影微小裂纹。
• 试样状态： 必须清洁干燥，表面无油污、灰尘阻挡蒸汽或染料渗透。
• 环境控制： 试验室温度、湿度需符合标准要求，尤其冷却溶液温度需恒定。

五、试验价值与应用

• 产品质量控制： 作为出厂检验或型式试验项目，确保产品釉面具备足够的抗后期开裂能力，满足基本质量要求。
• 工艺优化指导： 对比不同配方（釉料、坯料成分）、烧成制度（温度曲线、冷却速率）下的测试结果，指导生产工艺改进，提升坯釉适应性。
• 原材料筛选： 评估釉料、坯体原料或添加剂对釉面稳定性的影响。
• 产品分级与认证： 满足特定等级（如优等品）或安全、环保认证对此性能的要求。
• 预测长期耐久性： 虽然为加速试验，但能在较短时间内有效筛选出釉面结合不良、易在温湿度变化环境下开裂的产品。

结语

抗釉裂试验是评估陶瓷制品内在质量与长期耐久性的重要关卡。通过科学模拟实际使用中的关键应力条件，该测试能够有效暴露釉层潜在的结合缺陷和抵抗环境应力的薄弱点。严格遵守标准化操作流程并理解其内在原理，对于生产企业保证产品质量稳定、提升工艺水平，以及相关方甄别产品性能可靠性，均具有不可替代的实际意义。持续优化测试方法并深化釉面应力研究，将推动陶瓷制品向更高品质与更优性能发展。
