低温拉伸测试技术内容

1. 检测项目分类及技术要点

低温拉伸测试是在可控低温环境下，对材料施加轴向拉伸载荷直至断裂，以测定其力学性能指标的试验方法。核心检测项目与要点如下：

• 规定塑性延伸强度（Rp0.2等）：在低温下材料发生微量塑性变形时的应力。技术要点在于低温引伸计的精确安装与标定，以及应力-应变曲线初始部分的准确采集，需确保应变分辨率达到微应变级别。

• 抗拉强度（Rm）：试样在低温下承受的最大应力。要点是保持低温环境稳定直至试样断裂，防止因温度波动导致性能数据漂移。

• 断后伸长率（A）与断面收缩率（Z）：表征材料在低温下的塑性变形能力。要点是试样断裂后需在低温环境中迅速取出并妥善保存，在液氮氛围中转移至测量设备，防止回温过程中塑性指标因回复而变化。低温脆性材料断面收缩率的测量尤为关键。

• 弹性模量（E）：应力与弹性应变之比。在低温下，多数材料的弹性模量会升高。技术核心是高刚度试验机框架、高精度低温和载荷传感器，以及能够剔除系统柔度影响的校准与数据分析方法。

• 低温韧脆转变特性研究：通过系列温度下的拉伸测试，结合断面形貌分析，确定材料韧脆转变温度（DBTT）。要点是设定合理的温度梯度（通常覆盖-196°C至室温），每个温度点需有足够数量的试样以保证统计意义。

通用技术要点：

• 温度控制：试验区域温度均匀性需符合标准（如ASTM E8/E8M， ISO 6892-3， GB/T 13239要求均匀区温差≤±2°C）。通常采用液氮直喷或低温箱循环冷却方式。

• 试样适配：夹具、引伸计杆等传导部件需采用低热膨胀系数材料（如因瓦合金），并进行低温下的标定补偿。

• 冷却速率与保温：试样必须以规定速率冷却至目标温度，并充分保温以使芯表温度一致。保温时间通常按试样厚度（1.5 min/mm）计算。

• 防冷凝与除湿：低温箱内需通入干燥惰性气体或配备除霜系统，防止试样及传感器表面结霜结冰，影响测量精度。

2. 各行业检测范围的具体要求

• 航空航天：

  • 材料：钛合金、铝合金、高强度钢、镍基高温合金、复合材料。

  • 温度范围：-253°C（液氢温度）至 -55°C（高空低温环境）。重点关注-196°C（液氮温度）及以下的超低温性能。

  • 标准与要求：通常遵循AMS、ASTM标准。要求极低的离散性，侧重测定Rp0.2、Rm、E及断后伸长率，并对缺口敏感性进行评估。复合材料需测试层间剪切强度随温度的变化。

• 油气与船舶（尤其是LNG运输）：

  • 材料：低温钢（如Ni系钢：3.5%Ni，5%Ni，9%Ni）、奥氏体不锈钢、铝合金5083-O、殷瓦合金。

  • 温度范围：-196°C（LNG沸点-162°C，试验留有裕度）至 -60°C。

  • 标准与要求：严格遵循IMO IGC代码、ASTM A553/A553M、ASTM A645等。核心是验证材料在设计温度下的韧性，要求进行系列温度冲击测试的同时，必须提供规定低温下的拉伸性能数据，尤其是断面收缩率，并常要求进行母材、焊缝、热影响区的对比测试。

• 汽车工业：

  • 材料：高强度钢、铝合金、镁合金、工程塑料、弹性体。

  • 温度范围：-40°C至室温，以模拟寒带环境。

  • 标准与要求：遵循ISO 15579（金属）、ISO 527-2（塑料）等。侧重于材料在低温下屈服强度与塑性的平衡，为碰撞安全模拟提供输入参数。对高分子材料，需关注其玻璃化转变温度（Tg）附近的性能陡变。

• 核电工业：

  • 材料：反应堆压力容器钢（如A508-III）、主管道不锈钢、密封材料。

  • 温度范围：-196°C至室温，用于评估长期辐照后性能退化及冷态工况。

  • 标准与要求：遵循ASME BPVC Section II、RCC-M标准。要求极高的数据可靠性与重复性，侧重测量辐照前后屈服强度增量和断后伸长率的变化，以评估韧脆转变温度的偏移。

• 基础科研与新材料开发：

  • 材料：高熵合金、超导材料、形状记忆合金、陶瓷基复合材料。

  • 温度范围：4.2K（液氦温度）至室温，实现连续变温测量。

  • 要求：侧重于揭示微观机理（位错运动、相变、孪生等）与低温力学性能的关联。常需原位配合电、磁、热测量，或与SEM、DIC（数字图像相关法）技术联用。

3. 检测仪器的原理和应用

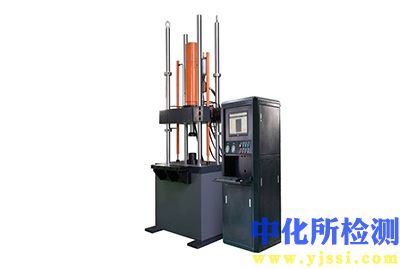

• 核心系统：万能材料试验机

  • 原理：采用伺服电机或液压驱动，通过滚珠丝杠或作动缸对试样施加轴向拉力。载荷由高精度负荷传感器测量。

  • 低温应用要求：需具备足够的刚性以应对低温下可能更高的强度；作动缸或丝杠需特殊密封与润滑，以适应低温环境；控制系统需能兼容低温引伸计信号并实现温度-力学数据的同步采集。

• 关键附件：低温环境装置

  • 低温箱（气冷式）：

    • 原理：通过液氮泵或压缩机制冷，将气态低温介质（常为氮气）循环注入绝热试验箱内，依靠对流换热冷却试样。

    • 应用：温度范围通常-70°C 至 -150°C，适用于多数常规金属与高分子材料测试。优点是无直接液氮接触，温度控制平稳，试样观察方便。

  • 低温夹具与杜瓦装置（浸入式）：

    • 原理：将试样及夹具下半部分直接浸入装有液氮、液氦或其他低温液体的绝热杜瓦瓶中。通过加热器对液体进行热平衡控制，或通过液面调节实现精确控温。

    • 应用：用于极低温测试（低至4.2K），温度稳定性极高（±0.5K以内）。是超导材料、基础科研及航空航天超低温考核的必要设备。

• 核心传感器：低温引伸计

  • 原理：通常采用应变片式或电容式测量原理。刀口由低膨胀合金制成，通过延伸杆将试样的变形传递至外部传感器。部分高端型号采用非接触式视频引伸计或激光干涉仪。

  • 应用：必须在目标低温下进行标定。接触式引伸计需严格控制装夹力，防止在低温下损伤试样或引入误差。非接触式适用于脆性材料或微小试样，但需解决低温腔体视窗防雾与光学畸变问题。

• 辅助系统：

  • 温度测量系统：采用铂电阻（PT100）或T型热电偶，贴附于试样标距内。需进行防辐射屏蔽和热锚定，确保测量的是试样真实温度。

  • 数据采集与控制系统：集成环境温度、试样应变、试验载荷等多通道信号，实现恒温加载、变温加载等多种复杂测试程序，并实时计算与输出各项力学性能参数。
