慢应变速率应力腐蚀测试（SSRT）：评估材料环境敏感断裂的关键技术

副标题：揭示材料在腐蚀环境与缓慢载荷协同作用下的失效行为

在工业装备与基础设施的长期服役过程中，材料不仅承受机械载荷，还常暴露于各类腐蚀性环境中。应力腐蚀开裂（SCC）作为一种隐蔽且危害巨大的失效模式，是材料在这种协同作用下的典型表现。为了高效评估材料抵抗SCC的能力，预测其在实际服役中的可靠性，慢应变速率应力腐蚀测试（SSRT） 因其加速性、灵敏性和相对较短的测试周期，成为材料研究与工程选材中不可或缺的关键实验手段。

核心原理与目的

SSRT测试的核心在于显著加速潜在的SCC过程。其基本原理是：

1. 慢应变速率加载： 对光滑或预裂纹试样施加一个远低于常规拉伸试验的、恒定的、非常缓慢的拉伸应变速率（通常在10⁻⁴ 至 10⁻⁷ s⁻¹ 范围）。
2. 模拟服役环境： 试样在承受慢应变加载的同时，完全浸没在模拟或实际服役环境的腐蚀介质中。
3. 诱发SCC： 这种缓慢的应变过程持续作用于材料表面，阻碍保护性钝化膜的修复，促进局部阳极溶解和/或氢向材料内部的扩散与渗透，从而极大加速裂纹的萌生与扩展过程。
4. 对比评估： 通过将相同试样在惰性环境（如空气、油）中进行的慢应变拉伸试验结果（作为基准）与在特定腐蚀环境中的试验结果进行对比，量化环境对材料力学性能和断裂行为的恶化程度。

SSRT测试的主要目的包括：

• 筛选材料： 快速比较不同材料在特定环境介质组合下的SCC敏感性。
• 评估环境敏感性： 研究介质成分、温度、pH值、电位等环境变量对材料SCC行为的显著影响。
• 研究失效机理： 通过断口形貌分析和力学性能变化，深入理解SCC的主导机制（阳极溶解型或氢致开裂型）。
• 评估防护措施： 考察缓蚀剂、涂层、阴极保护等防护手段对抑制SCC的有效性。

核心要素：试验设备与方法

实现精确可靠的SSRT测试，需要专门的设备和严格的流程：

1. 试验设备：

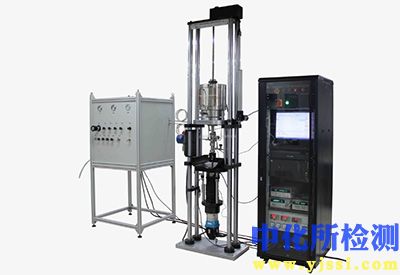

   • 慢应变速率拉伸试验机： 核心设备，需具备精确控制极低恒定应变速率（如10⁻⁶ s⁻¹）的能力和高分辨率载荷测量。
   • 环境槽/反应釜： 用于盛装腐蚀介质，包围试样工作段。需具备温度控制（加热/冷却）、介质循环/搅拌、通入气体（如脱氧N₂、空气或特定气体混合物）、电极接口（用于电化学电位控制或监测）等功能。
   • 试样夹具： 需耐介质腐蚀（如陶瓷、特殊合金），确保试样在环境中可靠夹持。
   • 数据采集系统： 实时采集载荷、位移（或应变）、时间数据，有时还需采集环境参数（温度、pH、电位等）。

2. 试样制备：

   • 类型： 通常采用光滑圆棒拉伸试样或带有预制疲劳裂纹的断裂力学试样（用于研究裂纹扩展行为）。
   • 加工： 需精加工至规定尺寸和表面粗糙度要求，避免引入残余应力或表面缺陷干扰结果。
   • 表面状态： 最终表面状态（如磨光、抛光、特定热处理状态）应标准化，因其显著影响SCC敏感性。
   • 取样方向： 需明确试样相对于材料轧制方向或锻压方向的取向（如纵向LT、长横向LT、短横向ST），因为SCC敏感性具有方向性。

3. 试验条件设定：

   • 应变速率： 选择速率需平衡测试效率和代表性。速率过快可能无法充分激活SCC过程，过慢则试验周期过长。常用范围在10⁻⁵ 至 10⁻⁷ s⁻¹。
   • 环境参数： 精确控制并记录介质成分、浓度、温度、溶解氧含量、pH值、电化学电位（开路电位或恒电位）等关键参数。
   • 温度： 通常在室温至接近实际服役温度范围内选择。升温可加速反应，但也可能改变失效机制。
   • 持续时间： 试验持续至试样完全断裂。

关键结果分析与评价指标

SSRT测试产生的原始数据主要是载荷-位移（或载荷-时间、位移-时间）曲线。通过与惰性环境下的基准曲线对比分析，可提取多种评价材料SCC敏感性的定量与定性指标：

1. 力学性能损失：

   • 断裂时间 (t_f)： 试样在腐蚀环境中从加载开始至断裂的时间。t_f明显短于惰性环境中的断裂时间，即表明存在SCC敏感性。
   • 断裂应力 (σ_f)： 试样在腐蚀环境中的最大载荷对应的工程应力。σ_f低于惰性环境值表明环境导致材料承载能力下降。
   • 断裂延伸率 (δ) / 断面收缩率 (ψ)： 这些塑性指标在腐蚀环境中通常会显著降低。
   • 最大载荷 (F_max)： 试样承受的最大载荷值。
   • 塑性损失率： 常用腐蚀环境中与惰性环境中延伸率的比值 (δ_corr/δ_inert) 或断面收缩率的比值 (ψ_corr/ψ_inert) 来衡量塑性损失程度。比值越小，SCC敏感性越高。

2. SCC敏感性指数：

   • 常用指标如：I_δ = (1 - δ_corr / δ_inert) × 100% 或 I_ψ = (1 - ψ_corr / ψ_inert) × 100%。该指数越高，材料在该环境下的SCC敏感性越强。通常设定阈值（如I_δ > 20%）来判断材料是否敏感。

3. 断裂能量：

   • 计算载荷-位移曲线下的面积，代表试样断裂吸收的能量。在腐蚀环境中该能量通常会显著降低。

4. 断口形貌分析：

   • 扫描电子显微镜（SEM）观察断口至关重要。
   • 惰性环境断口： 通常为典型的韧性断裂特征（韧窝）。
   • 腐蚀环境敏感断口： 呈现脆性断裂特征，如解理、沿晶断裂、或二者的混合。存在明显的二次裂纹、腐蚀产物、或由SCC主导的平坦区域（与韧带区的韧性断裂区分开）。区分沿晶或穿晶开裂有助于判断SCC机制（阳极溶解常沿晶/穿晶，氢脆多以准解理/沿晶为主）。
   • 断口上SCC特征区域的比例也是评价敏感性的重要依据。

(表：SSRT测试关键评价指标汇总)

典型应用领域

SSRT测试因其效率高、灵敏度好，被广泛应用于对SCC敏感材料的筛选、研究和质量监控：

1. 能源工业：
   • 核电： 评估反应堆压力容器钢、蒸汽发生器传热管合金（如600、690、800合金）、堆内构件材料在高温高压水环境中的SCC行为。
   • 油气： 研究管线钢、油套管钢、井下工具合金在高H₂S（硫化物应力腐蚀开裂SSCC）、高CO₂、含氯离子环境中的敏感性。
2. 海洋工程与船舶： 评估船舶用钢、海洋平台结构钢、海水管路合金（如铜合金、不锈钢、铝合金、钛合金）在海水环境中的SCC性能。
3. 化工与过程工业： 筛选反应釜、换热器、管道、阀门等设备在各类强酸、强碱、有机溶剂、高温高压等苛刻腐蚀介质中使用的材料（不锈钢、镍基合金、钛合金、锆合金等）。
4. 航空航天： 评估高强度铝合金、钛合金、高强度钢在含盐雾、潮湿大气或特定介质环境中的SCC倾向。
5. 生物医学： 研究植入器械用不锈钢、钛合金、钴铬合金在模拟人体生理环境（如生理盐水）中的环境断裂行为。
6. 基础材料研究： 探究合金元素、显微组织（晶粒度、相组成、析出相）、热处理工艺、冷加工变形等因素对各种材料SCC敏感性及机制的影响。

优势与局限性认知

显著优势：

• 加速性： 慢应变速率显著加速裂纹萌生与扩展，大大缩短试验周期（通常几天到几周），远快于恒载荷/恒位移测试（可能数月甚至数年）。
• 高灵敏度： 对于SCC敏感性较低的材料也能提供明确的鉴别能力。
• 定量评估： 提供多个可量化的力学性能损失指标和敏感性指数。
• 机制研究： 断口分析揭示失效模式（沿晶/穿晶），结合电化学监控有助于理解SCC主导机制。
• 效率高： 适用于材料筛选和环境变量影响研究。

固有局限性：

• 非服役模拟： 施加的连续塑性应变与实际构件承受的静态载荷或低频循环载荷有本质区别，是一种剧烈的加速试验。
• 过分严苛： 可能高估某些在实际静态载荷下表现良好的材料的SCC敏感性（即可能出现“假阳性”）。其结果不能直接用于预测长期服役寿命。
• 试样要求高： 对表面状态极其敏感，试样制备需非常谨慎。
• 应变速率敏感性： 结果强烈依赖于选择的应变速率。速率选择不当可能无法激活主导的SCC机制或引入其他机制（如蠕变）。
• 定量寿命预测困难： 主要用于排序和敏感性评估，难以直接用于构件寿命的精确预测。
• 裂纹扩展速率数据有限： 主要反映材料对裂纹萌生和早期扩展的敏感性，难以提供稳定的裂纹扩展速率数据（da/dt）。

慢应变速率应力腐蚀测试（SSRT）是现代材料腐蚀研究体系中一项极具价值的筛选与评估工具。它在可控的实验室条件下，利用缓慢持续的塑性变形有效加速应力腐蚀开裂过程，高效地揭示材料在特定腐蚀环境中的脆化倾向和环境敏感性。通过对比惰性环境与腐蚀环境下的力学性能损失（时间、强度、塑性、能量）和细致的断口形貌分析，SSRT提供了量化评估材料SCC敏感性、筛选耐蚀材料和探究失效机理的有效途径。

然而，必须清醒认识到SSRT的加速本质和固有局限性。它并非服役行为的直接模拟，其结果通常反映的是材料在极端应变条件下的敏感性排序，而不是长期的服役寿命预测。因此，SSRT结果应被视为材料研究和工程选材的关键输入之一，通常需要与其他更接近服役条件的测试方法（如恒载荷U型弯、C环、WOL试样测试，或慢速率裂纹扩展测试）以及长期暴露试验结果相结合，才能对材料在实际应用中的抗应力腐蚀开裂性能做出更全面、更可靠的判断。将其结果谨慎解读并结合工程经验进行分析，是发挥其最大价值的关键。
