低温绝热性能试验技术内容

低温绝热性能试验是评价绝热结构或系统在低温环境下抑制热流入、维持低温工况效率的关键技术手段。其核心目标是测定表观热导率、漏热量、真空维持能力等参数，确保绝热系统满足设计与安全运行要求。

1. 检测项目分类及技术要点

1.1 绝热材料基础性能测试

• 表观热导率测定：

  • 技术要点： 采用防护热板法（稳态法）或热流计法，在特定平均温度（如77K、90K、300K）和真空度（如1×10⁻² Pa）下测量。需精确控制冷热板温差（典型值为20K-40K），确保试样达到一维稳态热流状态。测试需考虑材料在实际使用中的压缩、老化状态。

  • 关键参数： 平均温度、测试温差、环境压力、试样密度与厚度。

• 低温比热容测定： 采用绝热量热法或差示扫描量热法（DSC），为瞬态传热计算提供基础数据。

• 孔隙率与孔径分布： 采用气体吸附法或压汞法，对真空粉末绝热材料及气凝胶至关重要，直接影响辐射传热与残余气体传热。

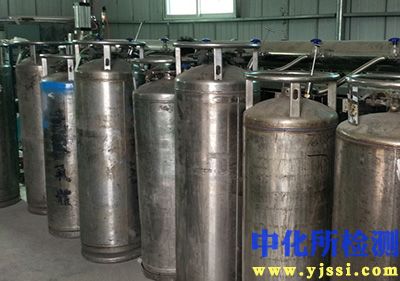

1.2 绝热系统/容器整体性能测试

• 静态蒸发率（漏热量）测试：

  • 技术要点： 向被测容器（如杜瓦、储罐）充注一定比例的低温液体（常用液氮（77K）作为工质），在稳定状态下，通过精确测量规定时间内的质量损失或气体蒸发量，计算得出日蒸发率。测试必须在无外界热干扰、风速<0.5 m/s的稳定环境中进行。

  • 计算公式： α = (Δm / (m * Δt)) * 100%，其中α为日蒸发率百分比，Δm为时间Δt内的质量损失，m为有效容积内充满介质的质量。

  • 关键参数： 测试介质、充满率、环境温湿度、大气压力、稳定判据。

• 真空性能测试：

  • 夹层真空度测量： 采用高精度复合真空计（如冷阴极与热阴极组合），量程需覆盖1×10⁻⁵ Pa至大气压。安装时需避免冷阱效应导致的测量误差。

  • 真空维持寿命与放气率测试： 在绝热空间封闭后，长期监测其压力上升速率。或采用累积法、压升率法测量总放气率，评估吸附剂性能与密封完整性。

• 冷冲击与热循环测试：

  • 技术要点： 模拟设备从常温到低温的重复冷却过程及运行中的温度波动。记录关键部位的温度梯度与应力，检查绝热层是否发生开裂、沉降，以及支撑结构的热疲劳情况。循环次数需依据标准（如ISO 20421）或工况确定。

• 绝热层沉降检测： 对于粉末或多层绝热，通过内部预埋传感器或使用射线检测（如X射线），检查在冷热循环后绝热材料的均匀性。

2. 各行业检测范围的具体要求

2.1 液化天然气（LNG）行业

• 检测对象： LNG储罐（常压/子母罐）、运输船货舱、槽车。

• 具体要求：

  • 大型常压储罐： 重点测试珍珠岩绝热层的填充密度均匀性、穹顶的泡沫玻璃砖抗压与热导率。静态蒸发率（BOR）要求通常低于0.05%/d。需进行全尺寸的冷却试验，验证沉降和收缩。

  • 薄膜型围护系统： 重点检测次屏蔽与主屏蔽间的绝缘板性能，以及胶合剂的低温粘结强度。进行氦质谱检漏，漏率要求极高（通常<1×10⁻⁶ Pa·m³/s）。

  • 标准遵循： ISO 20421（低温容器）、EN 14620（现场储罐）、IGC Code（船舶）。

2.2 航空航天与深低温工程

• 检测对象： 液氢/液氧推进剂贮箱、航天器低温热屏蔽、超导磁体杜瓦。

• 具体要求：

  • 极端低温： 液氢（20K）、液氦（4.2K）工况下，要求极低的热流。多层绝热（MLI）的性能测试是关键，需测量层密度、层间接触压力下的有效热导率。

  • 高真空： 绝热夹层真空度要求达1×10⁻⁴ Pa以上。需测试MLI在高真空下的层间辐射传热及其与真空容器的耦合性能。

  • 轻量化与可靠性： 在满足绝热性能的同时，需进行振动、冲击等力学环境试验后的性能复测。

2.3 工业气体与超导应用

• 检测对象： 液氮/液氦生物容器、大型超导磁体杜瓦、气体输运管道。

• 具体要求：

  • 生物储存容器： 静态持时间测试是核心，使用液氮在标准充满率下测试，蒸发率要求因容积而异（如30升容器通常要求<1.0%/d）。

  • 大型超导杜瓦： 除漏热量测试外，须重点评估辐射屏与电流引线、输液管等“热短路”部件的漏热贡献。运行中常采用“蒸发率法”在线监测性能。

  • 管道： 测试重点为管接头、支撑等“热桥”处的漏热，以及真空夹套的直线段当量热导率。

3. 检测仪器的原理和应用

3.1 热导率测量仪器

• 防护热板仪（GHP）：

  • 原理： 基于一维稳态傅里叶导热定律。中心计量单元被主防护环和辅助防护环包围，通过主动温控使环间温差为零，从而确保通过中心区域的热流完全垂直穿过试样，无侧向散失。

  • 应用： 用于片状绝热材料在低温真空条件下的绝对法测量，是校准和基础研究的基准设备。温度范围可覆盖20K至室温。

• 热流计仪（HFM）：

  • 原理： 在试样两侧建立稳定温差，使用已标定的热流传感器测量通过试样的热流密度。计算得到表观热导率。

  • 应用： 适用于材料研发和质量控制的相对法快速测量，尤其在常温至中低温范围。对试样平整度和接触热阻要求高。

3.2 漏热量与蒸发率测量装置

• 高精度质量流量计：

  • 原理： 通过测量蒸发气体流经传感器时的热量、压差或科里奥利力变化，精确计算质量流量。

  • 应用： 用于大型低温储罐的在线蒸发率（BOR）测量，精度高，可实时监测。

• 高分辨率称重系统：

  • 原理： 采用电磁力平衡或高精度应变式称重传感器，连续记录低温容器总质量的变化。

  • 应用： 小型杜瓦和实验室容器静态蒸发率测量的标准方法。需配备防震、防空气对流干扰的装置，分辨率常达克级甚至更高。

3.3 真空与检漏仪器

• 复合真空计：

  • 原理： 整合皮拉尼计（电阻热传导，范围10⁻¹~1000 Pa）和冷阴极电离计（潘宁放电，范围10⁻⁸~1 Pa），或热阴极电离计（10⁻¹⁰~0.1 Pa）。

  • 应用： 宽量程连续监测绝热夹层真空度，是判断真空丧失和性能衰退的核心工具。

• 氦质谱检漏仪：

  • 原理： 利用磁场将电离后的气体按质荷比分离，专门检测氦离子流的强度。采用喷吹法（正压检漏）或吸枪法（负压检漏）。

  • 应用： 对低温容器的内容器、管道焊缝、真空夹套密封件进行高灵敏度定位检漏，是制造与维护中的必检项目。

3.4 低温温度测量

• 铠装热电偶（T型，E型）：

  • 原理： 基于塞贝克效应，适用于77K以上范围，经济耐用，但需在低温下标定。

• 铂电阻温度计（PT100， PT1000）：

  • 原理： 利用铂电阻随温度变化的特性。稳定性好，精度高，常用范围14K~873K。

• 铑铁电阻温度计/硅二极管温度计：

  • 原理： 铑铁电阻在1K~40K内灵敏度高；硅二极管利用其PN结正向电压与温度的线性关系。

  • 应用： 用于液氢、液氦温区及关键温度梯度场的高精度测量，是性能评估的基础。
