剪切应力分析：理解材料内部的“错动”之力

引言
在固体力学领域，应力是描述材料内部抵抗变形能力的基本物理量。当物体受力时，其内部任意截面上的内力分布状况至关重要。其中，剪切应力扮演着独特的角色，它不同于导致材料伸长或缩短的正应力（拉应力或压应力），而是代表材料内部相互接触的部分沿接触面平行方向发生相对滑动或错动的趋势。深入理解剪切应力对于预测材料的强度、刚度、稳定性以及在各种载荷作用下的失效行为至关重要，广泛应用于土木工程、机械设计、航空航天、地质学甚至生物力学等领域。

一、 剪切应力的定义与物理本质

• 基本定义： 剪切应力（通常用希腊字母 τ 表示，Tau）定义为作用在材料内部某个假想截面单位面积上的切向力分量。其数学表达式为：
  τ = F_t / A
  其中：

  • τ 是剪切应力 (单位：帕斯卡 Pa, 或 N/m²)
  • F_t 是作用在截面上的切向力分量 (单位：牛顿 N)
  • A 是该切向力所作用的截面面积 (单位：平方米 m²)

• 物理图像： 想象一个由无数微小立方体（材料微元）组成的物体。当一对大小相等、方向相反、作用线平行但不相重合的力（称为剪切力或剪力）作用在物体上时，它们会试图使相邻的材料层沿着作用力的方向相互滑动或错动。这种试图使材料内部发生“滑移”或“错层”的内力强度，就是剪切应力。它反映了材料抵抗这种切向滑移变形的能力。

• 与正应力的区别： 正应力垂直于截面作用，导致截面法线方向的拉伸或压缩变形。剪切应力则平行于截面作用，导致截面发生剪切变形（例如，矩形变成平行四边形）。

二、 纯剪切与剪应力互等定理

• 纯剪切状态： 这是材料内某点应力状态的一种特殊情况，在该点处，只存在剪切应力，不存在正应力。设想一个微小的正方形材料单元，在其上下表面作用着大小相等、方向相反的切向力（产生剪切应力 τ），左右表面也作用着大小相等、方向相反的切向力（同样产生剪切应力 τ），且单元内部没有正应力。此时单元体处于纯剪切状态，表现为单纯的角变形。
• 剪应力互等定理： 这是一个材料力学中的基本原理。它指出，在物体内任意一点处，两个互相垂直的截面上，垂直于该两截面交线的剪切应力分量大小相等，而方向则同时指向或同时背离该交线。
  数学表达为：τ_{xy} = τ_{yx}
  其中 τ_{xy} 表示作用在垂直于x轴的截面上、方向沿y轴方向的剪切应力；τ_{yx} 表示作用在垂直于y轴的截面上、方向沿x轴方向的剪切应力。
  这个定理深刻揭示了剪切应力的内在对称性，简化了应力状态的描述和分析。

三、 剪切应变与剪切胡克定律

• 剪切应变： 剪切应力作用会导致材料发生形状变化而非体积变化，这种角变形称为剪切应变（通常用希腊字母 γ 表示，Gamma）。对于处于纯剪状态的微小正方形单元，剪切应变定义为直角的改变量（以弧度 rad 为单位）。即：γ = Δs / h ≈ θ。其中，Δs 是上（或下）边相对于下（或上）边发生的水平滑移距离，h 是单元的高度，θ 是单元直角变成锐角（或钝角）的角度改变量（小变形时近似成立）。
• 剪切胡克定律： 对于许多工程材料（如金属）在弹性范围内，剪切应力 τ 与剪切应变 γ 之间存在线性比例关系：
  τ = G * γ
  其中 G 称为剪切模量（或刚性模量），单位也是 Pa。剪切模量 G 是材料本身固有的属性，表征材料抵抗剪切弹性变形的能力。它与弹性模量 E 和泊松比 ν 之间存在关系：G = E / (2(1 + ν))。

四、 关键构件的剪切应力分析

• 梁的横向弯曲：

  • 产生原因： 当梁承受横向载荷（垂直于梁轴线）时，除了引起弯曲正应力外，还会在其横截面上产生横向剪力（V）。正是这个横向剪力导致了梁截面上的剪应力。
  • 计算公式（矩形截面）： 对于高度为 h、宽度为 b 的矩形截面梁，横截面上距离中性轴为 y 处的剪切应力计算公式为（工程近似）：
    τ = (V * Q) / (I * b)
    其中：
    • V 是该横截面上的剪力值。
    • Q 是所求剪应力点所在横线以上（或以下）部分截面对中性轴的静矩（一次矩）。
    • I 是整个横截面对中性轴的 截面惯性矩。
    • b 是在所求剪应力点处截面的宽度。
  • 分布特点： 在矩形截面中，剪切应力沿截面高度呈抛物线分布。中性轴处（y=0）剪应力最大 τ_max = (3V)/(2A)（A为横截面积），上下边缘处（y=±h/2）剪应力为零。

• 受剪连接件（铆钉、螺栓、焊缝、销钉）：

  • 受力特点： 这些紧固件或连接方式主要承受使连接件横截面发生相互错动的剪切力作用（称为单剪或双剪）。
  • 应力计算（简化）： 通常采用平均剪应力假设进行强度校核：
    τ_avg = F / A_s
    其中：
    • F 是作用在连接件上的总剪切力。
    • A_s 是连接件的有效抗剪面积。对于铆钉或螺栓，通常是其横截面积（πd²/4）；对于焊缝，是其有效喉部面积（焊缝横截面最小面积）。
  • 单剪与双剪： 若连接件只有一个横截面承受剪力（如两块板的搭接铆接），称为单剪；若有两个横截面承受剪力（如两块板用一块连接板对接铆接），称为双剪（此时 A_s 取两倍单个截面面积）。

• 圆轴的扭转：

  • 产生原因： 当圆轴（或空心圆轴）受到绕其轴线作用的扭矩（T）时，在横截面上主要产生剪切应力。
  • 计算公式：
    τ_ρ = (T * ρ) / I_p
    其中：
    • τ_ρ 是距离圆心为 ρ 处的剪切应力。
    • T 是作用在横截面上的扭矩。
    • ρ 是所求应力点到圆心的距离。
    • I_p 是横截面的极惯性矩（对于实心圆轴，I_p = πd⁴/32；对于外径D内径d的空心圆轴，I_p = π(D⁴ - d⁴)/32）。
  • 分布特点： 剪应力沿半径方向线性分布。圆心处（ρ=0）应力为零，外边缘（ρ=r）应力最大 τ_max = (T * r) / I_p。最大剪应力公式也常写作 τ_max = T / W_p，其中 W_p = I_p / r 称为抗扭截面模量。

五、 剪切强度理论与工程应用

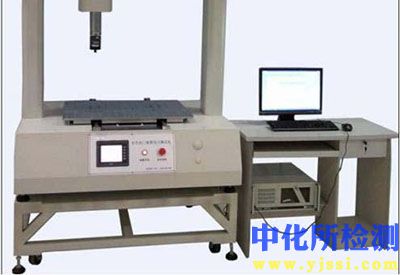

• 剪切强度： 材料在剪切载荷作用下所能承受的最大剪切应力，称为剪切强度（或剪切强度极限），记作 τ_u（极限剪应力）或 τ_y（剪切屈服应力）。它是材料本身的力学性能参数，通过标准试验（如纯剪切试验、冲孔试验、双剪试验等）测定。
• 强度准则：
  • 最大剪应力理论（第三强度理论，Tresca准则）： 该理论认为材料的屈服或失效是由最大剪应力达到材料在纯剪切时的屈服极限引起的。其屈服条件为：
    τ_max = (σ1 - σ3)/2 ≤ τ_s
    其中 σ1, σ3 是第一、第三主应力，τ_s 是材料的剪切屈服强度（常取 τ_s ≈ σ_y / 2，σ_y 是拉伸屈服强度）。该理论适用于塑性材料，形式简单，在工程中广泛应用，尤其在压力容器设计中。
  • 形状改变比能理论（第四强度理论，von Mises准则）： 该理论认为材料的屈服或失效取决于形状改变比能（畸变能密度）达到单向拉伸屈服时的临界值。其屈服条件为：
    (1/√2) * √[(σ1 - σ2)² + (σ2 - σ3)² + (σ3 - σ1)²] ≤ σ_y
    该准则在主剪应力空间是一个圆柱体（区别于 Tresca 准则的六棱柱），更符合大多数金属材料的实验结果。在复杂应力状态下应用非常广泛。
• 工程应用要点：
  • 强度校核： 确保关键部位的工作剪应力 τ 小于等于材料的许用剪应力 [τ]。许用剪应力通常由材料的剪切强度（或拉伸强度乘以经验系数）除以安全系数得到：[τ] = τ_u / n 或 [τ] = k * σ_u / n（k 为经验系数，如 0.5-0.8）。
  • 变形控制： 对于需要限制剪切变形（如精密机械、结构稳定性）的情况，需利用剪切胡克定律计算剪切应变 γ，确保其在允许范围内。
  • 失效模式识别： 分析构件可能的失效模式（剪切破坏、挤压破坏、拉伸破坏等），针对主导失效模式进行设计。例如，短粗螺栓易发生剪切破坏，细长螺栓易发生拉伸破坏。
  • 应力集中： 在截面突变处（孔、槽、台阶），实际剪应力会显著高于根据平均应力公式或初等公式计算的值，必须考虑应力集中的影响，通常引入应力集中系数 K_t。

六、 剪切分析在典型场景中的应用

• 结构工程： 分析梁柱节点、支撑连接板、剪力墙、基础中的锚栓在地震、风力等水平荷载作用下承受的剪力及产生的剪应力；评估桥梁支座、伸缩缝的剪切性能。
• 机械设计： 计算传动轴（齿轮轴、电机轴）在传递扭矩时承受的扭转剪应力；校核铆接、螺栓连接、键联接、销轴联接、焊接接头中的剪应力；分析弹簧（尤其是螺旋扭转弹簧）的剪应力。
• 材料加工： 理解金属切削、冲压、轧制、挤压等塑性成形工艺中材料内部的剪切变形带和剪切失效机制。
• 地质与土木： 研究土壤、岩石边坡的稳定性问题，分析沿潜在滑动面的抗剪强度（涉及粘聚力 c 和内摩擦角 φ）；评估地基土体的承载力和沉降。
• 生物力学： 分析骨骼（尤其在扭转、剪切载荷下）、韧带、肌腱、关节软骨等生物组织承受的剪应力及其对生理和病理过程的影响。

剪切应力作为材料力学中与正应力同等重要的基本概念，深刻影响着工程构件和结构的性能与安全。准确理解和计算各种载荷与约束条件下构件内部的剪切应力分布，是进行强度设计、刚度校核和失效预防的核心环节。从定义、基本定理、本构关系到典型构件的分析方法和强度理论，构成了一个完整的剪切应力分析体系。掌握这一体系，结合材料性能、载荷特征和具体设计要求，工程师才能有效地设计出既能满足功能需求又能保障安全可靠性的产品和结构。随着计算力学（如有限元法）的发展，对复杂结构和载荷下的三维剪应力分析能力也得到了极大提升，但坚实的理论基础仍然是理解和应用这些高级工具的基石。
