穿刺力测试技术内容

穿刺力测试是通过标准化的试验方法，测量特定探头刺穿试样所需最大力值的力学性能测试。其核心是模拟尖锐物体对材料的刺穿行为，评估材料的抗穿刺强度、韧性及安全性。

一、 检测项目分类及技术要点

根据测试目的和试样特性，主要分为以下两类：

1. 静态穿刺测试

• 原理： 探头以恒定速度垂直刺入试样，直至完全穿透，记录力-位移曲线。

• 技术要点：

  • 峰值力： 曲线上的最大力值，反映材料抗穿刺的极限强度（单位：N 或 kN）。

  • 穿刺能量： 力-位移曲线下的积分面积，反映材料吸收能量直至被刺穿的能力（单位：J 或 kJ），是评估材料韧性的关键指标。

  • 探头形状与尺寸： 严格依据标准规定。常见有：

    • 圆柱形平头： 用于模拟钝器冲击（如医疗包装）。

    • 锥形头： 角度常为30°或45°，用于模拟尖锐物（如一次性注射器包装）。

    • 球形头： 用于模拟圆钝物体冲击。

    • 模拟特定威胁的专用探头： 如匕首形、三角锉形（用于防刺材料）。

  • 测试速度： 典型范围为100-500 mm/min，不同材料标准有明确规定，速度影响材料的应变率响应。

  • 夹具与夹持： 必须确保试样平整、无滑动。通常使用环形夹具，内径需大于探头直径以避免干扰，夹持力需均匀且足够。

2. 动态冲击穿刺测试

• 原理： 赋予穿刺探头一定的动能（通常通过自由落体或发射装置），以高速冲击试样，模拟瞬时冲击刺穿。

• 技术要点：

  • 冲击能量： 通过落锤质量、跌落高度或发射速度精确计算（单位：J）。

  • 穿刺判定： 通常以探头是否完全穿透试样，或穿透后剩余速度/能量作为判定依据。

  • 数据采集： 需使用高速数据采集系统记录瞬态力值、加速度和位移。

  • 速度范围： 可涵盖数米/秒至数十米/秒，用于评估高应变率下的材料性能。

二、 各行业检测范围的具体要求

1. 医疗器械与药品包装

• 标准： ASTM F1306, ISO 7866, ISO 11607-2, GB/T 10004。

• 要求：

  • 材料： 铝塑复合膜、塑料薄膜、透析纸、无菌屏障系统。

  • 目的： 确保包装在运输和使用中能抵抗注射器针头、锐角等意外刺穿，维持无菌完整性。

  • 具体参数： 通常使用直径1.0 mm ± 0.01 mm的锥形探头（针头模拟），测试速度常设定为250 mm/min或100 mm/min。要求包装在特定力值下不得被刺穿，或规定最小穿刺力值。

2. 高分子薄膜与柔性复合材料

• 标准： ASTM D4833, GB/T 37841。

• 要求：

  • 材料： 农用棚膜、土工膜、防水卷材、工业用厚膜。

  • 目的： 评估其抵抗树枝、石块等尖锐物穿刺的能力，关乎使用寿命和工程安全。

  • 具体参数： 常用直径为3.0 mm或8.0 mm的圆柱形平头探头。对于土工膜，常报告峰值穿刺力和穿刺能量，作为材料选择和工程设计依据。

3. 安全防护材料

• 标准： NIJ 0115.00, GA 68, ASTM F2878。

• 要求：

  • 材料： 防刺服、防割手套、防弹装甲中的柔性材料层（如UHMWPE、芳纶无纺布）。

  • 目的： 评估对匕首、三角锉、冰镐等武器的防护等级。

  • 具体参数： 使用标准化的刀具或锉刀探头（形状、硬度、锋利度均有严格规定）。测试在动态冲击条件下进行，以是否出现规定深度的穿透作为通过/失败判定。冲击能量等级对应不同的防护级别（如NIJ标准中的L1-L3级）。

4. 食品包装

• 标准： 参考通用薄膜测试方法，或企业内控标准。

• 要求：

  • 材料： 真空包装袋、冷冻食品包装、含骨类食品包装。

  • 目的： 防止食品内容物（如骨头、硬壳）在挤压下刺破包装，导致泄漏或变质。

  • 具体参数： 多采用锥形或球形探头，关注在特定力值下的抗穿刺性能。

5. 电池隔膜

• 标准： 行业或企业内部测试方法。

• 要求：

  • 材料： 锂离子电池用聚烯烃微孔隔膜。

  • 目的： 模拟电池内部枝晶生长或异物对隔膜的刺穿风险，刺穿可能导致内短路。

  • 具体参数： 使用超细的探针（如直径0.5-1.0mm），测试在极低速度下进行，需在高精度、洁净环境中操作，同时监测是否发生短路。峰值穿刺力是隔膜机械完整性的重要指标。

三、 检测仪器的原理和应用

1. 通用材料试验机（用于静态穿刺）

• 原理： 采用伺服电机或变频电机驱动滚珠丝杠，带动加载横梁和穿刺探头上下运动。通过高精度力值传感器和光栅或编码器位移传感器，同步测量载荷与位移。

• 核心组件：

  • 负载框架： 提供刚性支撑，容量从几十N到几十kN不等。

  • 力传感器： 通常为应变片式，精度需达到±0.5%或更高。

  • 位移测量系统。

  • 数据采集与控制系统： 控制测试速度、模式，并实时采集、处理、显示力-位移曲线，自动计算峰值力、能量等参数。

  • 专用夹具： 环形试样夹持装置。

• 应用： 广泛应用于包装、薄膜、纺织品、塑料等行业的静态穿刺力测试。

2. 落锤冲击试验机（用于动态冲击穿刺）

• 原理： 将带有穿刺探头的落锤提升至预定高度，释放后自由下落，利用重力势能转化为动能冲击试样。通过装置底部的力传感器或安装于落锤上的加速度传感器，结合高速数据采集系统，获得冲击力-时间曲线。

• 核心组件：

  • 提升与释放机构： 确保无初速度释放。

  • 导向系统： 保证落锤垂直下落。

  • 冲击头（穿刺探头）： 可根据标准更换。

  • 试样夹持台： 多为气动或液压夹紧，确保试样在冲击瞬间固定。

  • 能量测量与防回弹装置。

• 应用： 主要用于防刺材料、安全头盔、管道、型材等高能量冲击穿刺测试。

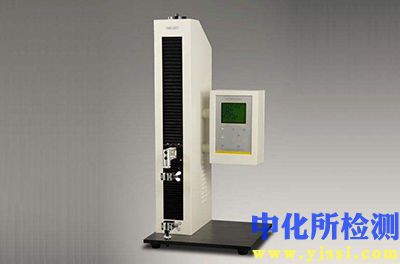

3. 专用穿刺测试仪

• 原理： 针对特定行业标准（如医药包装）设计的台式仪器，原理与通用试验机类似，但高度集成化和专用化。

• 特点： 结构紧凑，操作简便，预置标准测试程序，通常配备符合标准的固定探头和夹具。

• 应用： 适用于医药、食品包装等生产现场或质检实验室的快速、合规测试。

仪器选择关键考量因素：

• 力值范围与精度： 匹配被测材料的强度（从几牛到几千牛）。

• 速度范围与控制精度： 满足静态与准静态测试要求。

• 数据采样率： 动态测试需要高采样率（通常>100 kHz）以捕捉瞬态峰值。

• 夹具兼容性与对中性： 确保穿刺点与夹具中心孔严格对中，是获得可靠数据的前提。

• 安全防护： 特别是进行动态冲击测试时，必须配备安全罩和互锁装置。
