磨损循环测试技术规范

磨损循环测试是一种通过模拟和加速产品在实际使用中经历的摩擦、磨损过程，来评估其耐磨性、耐久性及材料性能退化规律的可靠性试验方法。其核心在于在可控实验条件下，施加循环作用的力学负荷（如滑动、滚动、冲击），定量分析材料质量、体积、形貌或性能参数的变化。

1. 检测项目分类及技术要点

磨损测试主要依据接触形式、运动方式和载荷环境进行分类，关键技术要点如下：

1.1 按接触与运动形式分类：

• 滑动磨损测试：

  • 技术要点： 采用销-盘、球-盘或环-块等配副形式。需精确控制法向载荷、滑动速度、滑动行程或循环次数。关键测量参数包括摩擦系数实时曲线、磨损量（通过质量损失或体积损失计算）、磨损表面形貌（3D轮廓、磨痕宽度/深度）。需注意界面润滑状态（干摩擦、边界润滑、流体润滑）的控制与模拟。

• 滚动磨损/接触疲劳测试：

  • 技术要点： 常用四球机、滚子-滚子或齿轮模拟试验机。核心在于施加循环赫兹接触应力，评估材料在循环压应力下的疲劳寿命（如出现点蚀、剥落的循环次数）。需严格控制接触区的几何形状、对准精度以及滑滚比。

• 微动磨损测试：

  • 技术要点： 模拟小振幅（通常几至几百微米）的往复相对运动。关键技术参数包括振幅、频率、法向载荷和循环次数。重点分析磨损区域的氧化行为、磨屑演化机制以及由此引发的疲劳裂纹萌生情况。

• 冲蚀磨损测试：

  • 技术要点： 通过高速粒子流（气体或液体携带）冲击试样表面。需控制粒子材料（如SiO2、Al2O3）、粒度（通常50-500μm）、速度（20-200 m/s）、冲击角度（典型为15°-90°）和流量。磨损量常以质量损失表示，并分析冲击角与磨损率的关系曲线。

• 磨料磨损测试：

  • 技术要点： 分为两体（磨料固定）和三体（磨料自由）磨损。采用橡胶轮磨耗、销-磨料盘等装置。关键在控制磨料种类、粒度、硬度和新鲜磨料的供给，以及试样与磨料间的相对运动和载荷。

1.2 通用技术要点：

• 环境控制： 温度、湿度、介质（如润滑油、腐蚀溶液）需保持稳定或按程序循环。

• 试样制备： 试样表面粗糙度、清洁度需标准化，配对副材料的化学成分与硬度需准确表征。

• 数据采集： 实时监测并记录摩擦系数、温度、振动、声发射等信号。

• 终止准则： 明确以预设循环次数、磨损深度达到阈值、摩擦系数突变或出现严重表面损伤（如剥落、咬合）为测试终点。

• 后期分析： 必须结合磨损表面（SEM/EDS）、剖面、磨屑的微观分析，以确定磨损机制（粘着、磨粒、疲劳、氧化等）。

2. 各行业检测范围的具体要求

不同行业因工况差异，对磨损测试的标准和侧重点有具体规定。

2.1 汽车工业：

• 发动机零部件： 活塞环/缸套、凸轮/挺柱的测试需在模拟机油润滑、高温环境下进行，遵循SAE J、ASTM G181等标准，评估刮擦倾向和磨损率。

• 制动系统： 刹车片/盘的测试遵循SAE J2522、ISO 26867等，需在惯性试验台上进行速度-压力-温度循环，考核摩擦系数稳定性、磨损率及噪音振动。

• 轮胎与密封件： 轮胎耐磨性测试有DIN 53516、ISO 4649等，使用旋转辊筒式磨耗机。密封件耐磨性测试常与介质相容性结合。

2.2 航空航天：

• 航空发动机轴承与齿轮： 遵循ASTM D4998（齿轮）、ASTM D7420（轴承）等，在高速、高载荷、宽温域（-54℃至高温）下进行，材料常为特种合金或陶瓷，需评估其在极端条件下的耐久性与失效模式。

• 起落架与作动系统： 重点关注微动磨损与疲劳的交互作用，测试环境可能涉及盐雾腐蚀。

2.3 医疗器械：

• 人工关节（髋、膝）： 遵循ISO 14242（髋）、ISO 14243（膝）标准。测试在模拟体液（如小牛血清）中进行，进行数百万次的门槛循环。测量聚乙烯衬垫的体积磨损量（常用三坐标测量或重量法），并分析磨屑的形态与尺寸分布，因其与骨溶解反应密切相关。

• 牙科材料： 遵循ISO 13356等，常进行二体/三体磨耗测试，模拟咀嚼过程。

2.4 电子电器与连接器：

• 触点与开关： 遵循MIL-STD-202、EIA-364等标准。进行循环插拔测试（如数万次），监测接触电阻变化，要求磨损后电阻增加值不超过规定阈值（如10mΩ）。测试中需考虑电流载荷与气氛影响。

2.5 材料与涂层研发：

• 通用性测试： 遵循ASTM G99（销-盘）、ASTM G133（线性往复）、ASTM G65（干砂橡胶轮磨耗）等广泛标准。提供材料耐磨性的基础对比数据，用于筛选和优化热处理工艺、表面涂层（如PVD、CVD、热喷涂）的性能。

3. 检测仪器的原理和应用

磨损测试仪器根据测试类型专门化设计，核心原理是精确实现相对运动并测量相关参数。

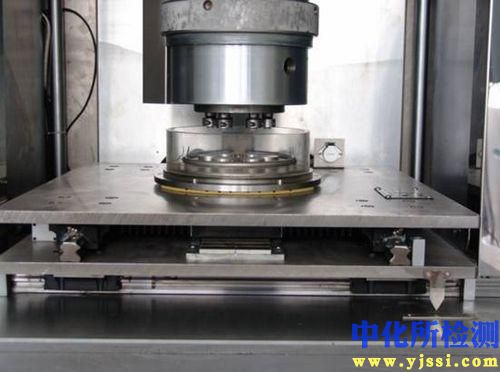

3.1 通用摩擦磨损试验机：

• 原理： 通常采用伺服电机或直线电机驱动，实现旋转或往复直线运动。通过高精度力传感器测量法向载荷和摩擦力（切向力），计算实时摩擦系数。配备环境箱、润滑系统及在线监测模块。

• 应用： 可配置为销-盘、球-盘、环-块等多种夹具，用于材料、润滑剂、涂层的滑动磨损性能评估。如UMT系列、Optimal SRV试验机。

3.2 滚子-滚子或齿轮试验机：

• 原理： 通过两个或多个滚子（或齿轮）在受载下啮合滚动，可独立控制转速以实现设定的滑滚比。监测振动、温度、油液清洁度，以判断点蚀或剥落的发生。

• 应用： 专门用于齿轮油、材料接触疲劳寿命测试，如FZG齿轮试验机、PCS Instruments的MTM系列。

3.3 四球试验机：

• 原理： 以一个旋转球对着三个固定球施加压力，形成点接触。可进行磨损（长时间）和极压（逐级加载至咬合）测试。测量磨斑直径和摩擦系数。

• 应用： 主要用于润滑油、润滑脂的承载能力（抗磨损、极压）的快速筛选与评定，遵循ASTM D4172、ASTM D2783等标准。

3.4 微动磨损试验机：

• 原理： 通过电磁或压电驱动器产生精确的微米级振幅往复运动。同时施加恒定的法向载荷。通常集成高分辨率位移传感器以精确控制振幅。

• 应用： 研究紧固接头、线缆、人工关节柄部等界面在微动条件下的磨损与疲劳裂纹萌生。

3.5 冲蚀磨损试验机：

• 原理： 采用气动或离心加速器将磨粒加速，以一定角度喷射到试样表面。通过控制气压、喂料速率和靶距来调控粒子速度与流量。

• 应用： 评估涡轮叶片、管道弯头、涂层在风沙或浆料冲蚀环境下的耐受性，遵循ASTM G76（气动）、ASTM G73（液滴）等标准。

3.6 关键辅助仪器：

• 表面形貌仪/轮廓仪： 用于非接触式（白光干涉）或接触式（触针）测量磨痕的2D/3D形貌，精确计算磨损体积。

• 电子分析天平： 精度达0.1mg，用于称重法测量质量损失。测试前后试样需严格清洗、干燥。

• 扫描电子显微镜（SEM）与能谱仪（EDS）： 对磨损表面、剖面及磨屑进行微观形貌观察和成分分析，是判定磨损机制的必需手段。

• 硬度计： 测试磨损前后材料表层硬度的变化，评估加工硬化或软化效应。
