EVOH检测的详细技术内容

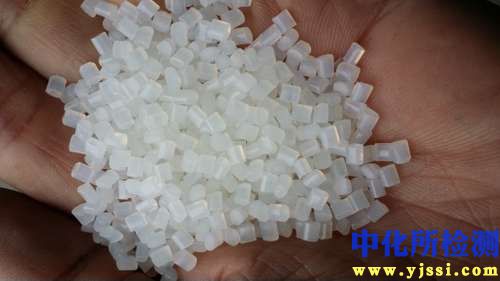

EVOH（乙烯-乙烯醇共聚物）是一种高性能阻隔材料，其性能检测核心围绕阻隔性、结构成分、物理机械性能及卫生安全性展开。检测技术需精确量化其阻氧气、水蒸气的能力，并验证其结构与纯度。

1. 检测项目分类及技术要点

1.1 阻隔性能检测
此为EVOH核心检测项目。

• 氧气透过率（OTR）：

  • 技术要点：在特定温度（通常23°C）和相对湿度（通常0%RH、50%RH、85%RH）下，测量单位面积、单位时间内透过材料的气体体积。EVOH的阻氧性对湿度敏感，必须在不同湿度条件下测试。测试标准包括ASTM D3985（库仑计法）、ISO 15105-1（压差法）。

  • 关键数据：高阻隔级EVOH的OTR在23°C、0%RH条件下可低于0.5 cm³/(m²·24h·atm)。

• 水蒸气透过率（WVTR）：

  • 技术要点：测量在特定温湿度（如38°C，90%RH）下，水蒸气透过材料的速率。标准包括ASTM F1249（红外传感器法）、ISO 15106-3。

  • 关键数据：EVOH的WVTR通常高于其OTR，是其在潮湿环境下阻氧性下降的主要原因。

1.2 结构与成分分析

• 乙烯含量测定：

  • 技术要点：乙烯与乙烯醇的摩尔比是决定EVOH结晶度、阻隔性、加工性和耐湿性的关键。主要采用傅里叶变换红外光谱（FTIR） 或核磁共振氢谱（¹H-NMR） 进行定量分析。FTIR通过特征吸收峰（如乙烯单元特定峰）的面积比计算；NMR提供更精确的分子链段序列信息。

• 共聚物序列分布与立体规整度：

  • 技术要点：使用¹³C-NMR分析，可详细解析共聚单体在分子链中的分布（无规、嵌段）及立体结构，这些微观结构直接影响材料的结晶行为和最终性能。

• 纯度与残留物分析：

  • 技术要点：检测催化剂残留（如铝、钛）、溶剂残留、单体残留（如乙酸乙烯酯）。采用电感耦合等离子体质谱（ICP-MS） 或气相色谱-质谱联用（GC-MS）。

1.3 物理与机械性能检测

• 热性能：

  • 技术要点：使用差示扫描量热法（DSC） 测定玻璃化转变温度（Tg）、熔点（Tm）、结晶温度（Tc）及结晶度。EVOH通常具有160-190°C的熔点和40-70%的结晶度。

• 机械性能：

  • 技术要点：按ASTM D638或ISO 527标准，测试拉伸强度、断裂伸长率、弹性模量。EVOH具有高拉伸强度和中等伸长率。

• 熔体流动速率（MFR）：

  • 技术要点：在特定温度（190°C或210°C）和负荷（2.16 kg）下测量，评估材料加工流动性。标准为ASTM D1238。

1.4 卫生与安全性能检测（针对食品及医药包装）

• 总体迁移量：模拟食品接触条件，检测在特定模拟物（水、乙醇、醋酸等）中非挥发性物质的总溶出量，符合欧盟(EU) No 10/2011等法规。

• 特定迁移量：使用GC-MS或液相色谱-质谱联用（LC-MS） 精准检测是否有害物（如残留单体、添加剂）的迁移量超标。

• 感官测试：评估材料是否会导致包装内容物产生异味。

2. 各行业检测范围的具体要求

2.1 食品包装行业

• 核心要求：极致阻氧以延长食品保质期，确保食品安全。

• 具体检测重点：

  • 多条件OTR/WVTR测试：必须模拟实际储存环境（如冷藏、常温、高湿）进行测试。

  • 严格迁移测试：需根据所包装食品类型（酸性、脂肪性、醇类等）选择对应模拟液，进行全面迁移与特定迁移测试。

  • 层压结构评估：EVOH常作为中间阻隔层与PE、PP等复合。需检测复合结构的整体阻隔性、层间剥离强度以及边缘阻隔效果。

2.2 药品包装行业

• 核心要求：超高阻隔性、极低的溶出物与析出物、优异的化学稳定性。

• 具体检测重点：

  • USP/EP/ChP合规性检测：需满足美国药典、欧洲药典或中国药典对塑料包装材料的规定，包括生物反应性测试、溶出物/析出物研究。

  • 高精度OTR测试：对需长期储存的固体制剂（如泡罩包装），要求极低的氧气透过率。

  • 密封完整性测试：确保包装在灭菌（如ETO、伽马射线）后，EVOH层性能不衰减，且密封处无渗漏。

2.3 汽车与工业领域

• 核心要求：长期耐候性、耐油性、耐化学性及机械耐久性。

• 具体检测重点：

  • 耐候与耐温循环测试：模拟发动机舱高温、冬季低温及温湿循环，测试后材料的阻隔性保持率和机械性能变化。

  • 耐流体性测试：将EVOH材料或制件浸泡在燃油、机油、冷却液、刹车液中特定时间，评估其溶胀、质量变化及性能衰减。

  • 长期渗透测试：针对燃油箱阻隔层，进行碳氢化合物长期渗透率的专项测试。

2.4 电子元器件包装

• 核心要求：防静电、防氧化、低粉尘污染。

• 具体检测重点：

  • 表面电阻率测试：若使用抗静电级EVOH，需确保其表面电阻在10⁶-10¹¹ Ω/sq范围内。

  • 洁净度与析出物测试：评估材料在加工和使用过程中是否析出低分子物，以免污染精密电子元件。

3. 检测仪器的原理和应用

3.1 气体透过率测试仪

• 原理：

  • 库仑计法（等压法）：试样将测试腔分为上下两室，上室流动测试气体（O₂），下室流动高纯载气（N₂）。透过试样的氧气被载气送至库仑传感器，发生电化学反应产生电流，电流大小与氧含量成正比，从而精确计算OTR。这是高阻隔材料的主流方法。

  • 压差法：试样两侧建立稳定的压力差，气体从高压侧透过材料到达低压侧，通过测量低压侧压力的变化速率计算透过率。适用于多种气体，但对高阻隔材料灵敏度较低。

• 应用：精准测量EVOH薄膜、片材及容器的OTR和WVTR，必须配备湿度控制系统以进行多湿度条件测试。

3.2 傅里叶变换红外光谱仪（FTIR）

• 原理：光源发出的红外光被干涉仪调制后照射样品，样品对不同频率的红外光产生选择性吸收，形成吸收光谱。通过分析特征吸收峰的位置和强度，进行定性定量分析。

• 应用：快速测定EVOH的乙烯含量、鉴别材料类型、分析表面化学变化（如水解、氧化）、检测多层膜结构。

3.3 核磁共振波谱仪（NMR）

• 原理：原子核（如¹H、¹³C）在外加磁场中会产生能级分裂，吸收特定频率的射频能量发生共振跃迁。共振频率（化学位移）和信号裂分模式（耦合常数）与核的化学环境密切相关。

• 应用：¹H-NMR用于精确测定EVOH的共聚组成；¹³C-NMR用于深入分析共聚序列分布、立体规整度和支化度，是研究微观结构与性能关系的终极工具。

3.4 差示扫描量热仪（DSC）

• 原理：在程序控温下，测量样品与参比物之间的热量差随温度或时间的变化。当样品发生物理变化（如玻璃化转变）或化学变化（如结晶、熔融）时，会吸收或释放热量，在曲线上形成特征峰或台阶。

• 应用：测定EVOH的Tg、Tm、Tc、结晶度及热历史，评估其热稳定性，为加工工艺（如共挤温度设定）提供关键参数。

3.5 电感耦合等离子体与色谱-质谱联用仪

• ICP-MS原理：样品溶液经雾化后进入高温等离子体中被完全电离，离子经质谱分离器按质荷比分离并检测，具有极低的检测限和宽线性范围。

• GC-MS/LC-MS原理：色谱部分（GC或LC）对复杂混合物进行分离，质谱部分对分离组分进行离子化、质量分离和检测，提供精确的定性定量信息。

• 应用：ICP-MS用于检测EVOH中金属催化剂残留；GC-MS用于分析残留单体、溶剂及挥发性迁移物；LC-MS用于分析非挥发性添加剂及其迁移物。
