晶格应变测试技术详解

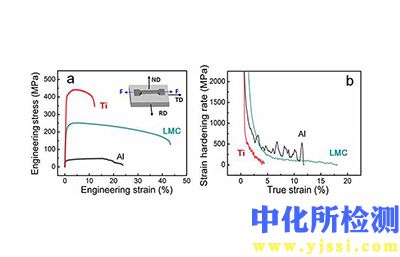

晶格应变是指材料内部晶体结构的原子面间距相对于无应力参考状态的相对变化（Δd/d₀）。它是表征材料内应力状态、变形机制及相变行为的关键微观参数。测试技术核心是通过精确测量晶体面间距的变化来反推应变与应力。

1. 检测项目分类及技术要点

晶格应变测试主要分为宏观残余应力测定与微观应变分析两大类。

1.1 宏观残余应力测定

• 技术原理：基于布拉格定律（nλ = 2d sinθ）和应力导致衍射角位移的原理。通过测量特定晶面（hkl）衍射角2θ的变化，计算面间距d的改变，进而利用弹性力学模型计算应力。

• 技术要点：

  • sin²ψ法：最经典方法。测量同一晶面族在不同样品倾转角ψ下的衍射角2θ，绘制2θ与sin²ψ的关系曲线。其斜率与应力σ直接相关：Δ(2θ) / Δ(sin²ψ) ∝ σ。

    • 要点：需选取足够多的ψ角（通常≥7个），以检验线性关系并识别剪切应力。必须精确校准测角仪零位和样品表面位置。

  • 检测深度控制：通过调整X射线波长（能量）、入射角或ψ角，控制穿透深度。轻元素材料或浅表应力需使用低能（如Cr-Kα）射线；高能（如Mo-Kα，Co-Kα）射线则用于深部应力分析或高吸收材料。

  • 无应力参比：必须使用无应力的同成分标样或从材料深处（假定应力松弛）获取参考面间距d₀。d₀的误差是应力计算误差的主要来源。

  • 材料各向异性处理：对于各向异性显著的晶体（如钛合金、镍基单晶高温合金），需使用衍射弹性常数张量代替广义弹性模量，否则将引入系统误差。

1.2 微观应变分析

• 技术原理：微观应变（也称第二类应力）源于晶粒内部的缺陷（如位错、层错）或成分起伏，导致晶面间距在一个区域内分布展宽，表现为衍射峰的宽化。

• 技术要点：

  • 线形分析：衍射峰的半高宽或积分宽度与晶粒尺寸和微观应变相关。需采用柯西法、高斯法或更精确的威廉姆森-霍尔图进行解耦。

    • 威廉姆森-霍尔方程：β cosθ = Kλ / D + 4η sinθ。其中β为衍射峰积分宽度，D为晶粒尺寸，η为微观应变均方根值。绘制β cosθ ~ 4 sinθ的关系图，其斜率即为η。

  • 全场应变映射：结合高能同步辐射X射线或电子背散射衍射，利用高角环形暗场像或电子衍射斑点偏移，可在亚微米甚至纳米尺度绘制晶体内部的应变场分布。

  • 层状材料与异质结应变：对于外延薄膜或纳米多层结构，需测量平行与垂直界面的晶格常数变化。通常使用倒易空间映射 来精确测定弛豫状态与应变张量。

2. 各行业检测范围的具体要求

• 航空航天与高温合金：

  • 要求：精确测定涡轮叶片热障涂层（TBC）的界面热失配应力、单晶叶片枝晶间的微观应变梯度、以及服役后构件内部的疲劳应力再分布。

  • 具体参数：测量精度要求高（通常<±20 MPa），常使用Cr-Kα辐射（对于Ni基合金）分析表面应力；对于深层或涂层下应力，需采用高能同步辐射光源或中子衍射。需在高温环境下进行原位测试。

• 半导体与微电子：

  • 要求：表征硅衬底上SiGe、GaN等外延层的失配应变、鳍式场效应晶体管（FinFET）沟道中的应变工程引入应力、以及铜互连线中的应力迁移。

  • 具体参数：空间分辨率要求极高（达微米级），广泛使用微区X射线衍射 和拉曼光谱（对特定材料）。对于纳米结构，需采用会聚束电子衍射 或纳米束衍射，精度要求可达0.01%应变。

• 增材制造（3D打印）：

  • 要求：量化打印过程中剧烈的温度梯度引起的极高残余应力（可达屈服强度级别），评估去应力退火工艺的有效性。

  • 具体参数：检测对象常为复杂几何形状，需使用面探测器进行快速数据采集，结合三维轮廓扫描进行位置校正。应力梯度大，需进行深度方向逐层剥离测试或使用高能X射线进行三维穿透扫描。

• 新能源与电池材料：

  • 要求：在充放电循环中，原位监测电极材料（如锂离子电池的NMC、硅负极）在锂离子嵌入/脱出过程中的晶格膨胀/收缩动态应变。

  • 具体参数：需设计专用的原位电池座，使用高穿透力的硬X射线（如同步辐射）。关注晶格参数随时间/电压的连续变化曲线，应变检测灵敏度需达0.001 Å量级。

• 传统机械与焊接：

  • 要求：评估焊接接头（包括焊缝、热影响区、母材）的残余应力分布，预测其对抗应力腐蚀开裂和疲劳寿命的影响。

  • 具体参数：测量区域大，需进行网格化多点扫描。常使用便携式X射线应力仪进行现场检测。对于大工件深层应力，优先采用中子衍射法（穿透深度可达数十毫米）。

3. 检测仪器的原理和应用

3.1 实验室X射线衍射仪

• 原理：采用特征X射线管（Cu， Cr， Mo靶等）作为光源，通过精密测角仪和一点或二维探测器，记录衍射强度随角度（2θ）或空间分布的图谱。

• 应用：是残余应力和微观结构分析的主力设备。配备 Eulerian cradle 或侧倾仪可实现 sin²ψ 法应力测量。微区附件（如毛细管聚焦镜）可将光斑缩小至50微米左右，用于小区域分析。

3.2 高能同步辐射X射线

• 原理：利用同步辐射加速器产生的高亮度、高准直、连续谱的X射线，具有高通量和优异的空间/时间分辨率。

• 应用：用于原位、实时、高空间分辨的应变测量。例如：

  • 三维X射线衍射：对多晶材料内部成千上万个晶粒进行三维取向和应变场成像。

  • 能量色散衍射：固定探测器位置，通过改变X射线能量来满足布拉格条件，非常适合极端环境（如高温高压炉、拉伸机内部）的原位研究。

3.3 中子衍射仪

• 原理：利用中子束（核反应堆或散裂源产生）的强穿透能力（对大多数金属穿透深度可达厘米级）和對轻元素敏感的特性进行衍射。

• 应用：主要用于大型工程部件内部深层残余应力的无损检测，如发动机缸体、铁轨、大型焊接结构。是校准其他表面应力测试方法的基准技术之一。

3.4 电子显微术相关技术

• 原理：

  • 电子背散射衍射：基于扫描电镜，通过分析菊池带图案确定晶体取向，结合交相关法分析菊池带细微形变，可绘制亚微米分辨率的局部应变张量图。

  • 高分辨透射电镜：直接观察原子晶格像，通过数字图像分析测量晶面间距的局部变化，精度极高，但属于破坏性的局部薄区分析。

  • 纳米束衍射：在扫描透射电镜模式下，使用会聚角极小的电子束，在样品上逐点获得衍射斑点，通过分析斑点位移计算应变，空间分辨率可达1-2纳米。

• 应用：适用于纳米材料、半导体器件、界面/位错核心区等微观尺度的极端局域应变分析。

关键数据与技术指标：

• 应变测量灵敏度：实验室XRD可达~1×10⁻⁴；同步辐射/中子衍射可达~1×10⁻⁵；HRTEM可优于1×10⁻³。

• 空间分辨率：实验室微区XRD为~50 μm；同步辐射微束可达~0.5 μm；EBSD应变测绘为~0.1 μm；STEM-NBD可至~1 nm。

• 穿透深度（以钢为例）：Cr-Kα辐射约为~10 μm；Mo-Kα辐射约为~50 μm；中子衍射可达~10 mm。
