材料裂痕测试技术

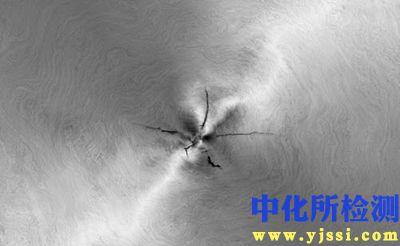

材料裂痕测试是评估材料在缺陷处抵抗裂纹萌生与扩展能力的关键技术，直接关系到结构件的安全性与寿命预测。该测试通过模拟服役条件，量化材料的断裂韧性与裂纹扩展速率，为工程设计、选材与在役检测提供核心数据支撑。

一、 检测项目分类及技术要点

1. 断裂韧性测试

   • 平面应变断裂韧性（K_Ic）：适用于厚截面或高强度材料，表征其在尖锐裂纹前端处于三向拉伸应力状态（平面应变）下抵抗快速（失稳）断裂的能力。

     • 技术要点：试样预制疲劳裂纹；确保裂纹前端满足平面应变和小规模屈服条件；测试记录最大载荷与裂纹长度，按标准（如ASTM E399）计算K_Ic值。

   • 弹塑性断裂韧性（J_Ic， CTOD）：适用于中低强度高韧性材料，表征其在大范围屈服下的断裂阻力。

     • J积分（J_Ic）：通过测量载荷-位移曲线下面积，计算能量线积分。关键点在于多试样法或单试样法确定裂纹启裂点。

     • 裂纹尖端张开位移（CTOD， δ）：直接或间接测量裂纹尖端在载荷下的张开位移。常用三点弯曲试样，通过钳式引伸计测量缺口表面张开位移（V_g）并换算为CTOD。

2. 疲劳裂纹扩展速率（da/dN）测试

   • 测定在循环载荷下，裂纹长度a随循环次数N的增长速率，通常用Paris幂律公式描述：da/dN = C(ΔK)^m，其中ΔK为应力强度因子幅值。

   • 技术要点：

     • 预制足够长的疲劳裂纹。

     • 在恒定载荷幅（或K控制）下进行试验。

     • 采用光学、柔度法或电位法高精度在线监测裂纹长度。

     • 数据需进行有效性校验，排除瞬态效应和过载影响。

3. 环境辅助开裂测试

   • 评估材料在特定腐蚀环境与静载共同作用下的裂纹扩展行为，包括应力腐蚀开裂（SCC）和氢致开裂（HIC）。

   • 技术要点：

     • 采用预制裂纹试样，在恒载荷、恒位移或慢应变速率下测试。

     • 关键参数为阈值应力强度因子（K_ISCC、K_IH）和亚临界裂纹扩展速率。

     • 严格控制环境参数（温度、溶液成分、pH值、电位、氢浓度）。

4. 动态断裂测试

   • 评估材料在高速冲击载荷下的断裂性能，如动态断裂韧性K_Id。

   • 技术要点：采用示波冲击试验机或霍普金森杆装置；需解决载荷测量、惯性效应修正和裂纹起始时间的精确判定等问题。

二、 各行业检测范围的具体要求

1. 航空航天

   • 范围：钛合金、铝合金、高温合金、复合材料构件（如机身蒙皮、发动机叶片、起落架）。

   • 要求：必须进行全面的断裂韧性（K_Ic, J_Ic）与疲劳裂纹扩展速率测试，重点关注在谱载荷下的扩展行为。通常要求满足MIL-STD或AMS标准，数据用于损伤容限设计。

2. 能源电力（核电、火电、风电）

   • 核电：反应堆压力容器钢、主管道、蒸汽发生器传热管。要求进行严格的断裂韧性（K_Ic, J-R曲线）测试，并评估辐照脆化效应。需满足ASME BPVC Section III和XI卷、RCC-M等规范。环境辅助开裂（SCC）测试是必须项。

   • 火电/风电：涡轮机转子、叶片用钢及合金。侧重高温疲劳裂纹扩展、蠕变-疲劳交互作用及低温冲击韧性。

3. 石油化工与海洋工程

   • 范围：管线钢、压力容器、钻杆、海洋平台节点、海底管道。

   • 要求：管线钢需进行高韧性要求的夏比冲击和CTOD测试，特别是对于北极和深海应用。广泛进行HIC和SCC测试（如NACE TM0177, TM0198）。海洋结构钢需在模拟海水环境中进行疲劳裂纹扩展测试。

4. 轨道交通

   • 范围：车体铝合金/不锈钢、转向架、车轮、车轴、轨道钢。

   • 要求：车轴、车轮等关键部件执行严格的断裂韧性标准。转向架和车体需进行焊接接头的疲劳裂纹扩展评估。轨道钢侧重接触疲劳和滚动接触疲劳裂纹扩展研究。

5. 民用建筑与桥梁

   • 范围：高层建筑钢结构、大跨度桥梁用钢。

   • 要求：针对主要承重构件和节点，尤其是在抗震设计中，需进行宽板试样的CTOD或J积分测试，确保结构具备足够的抗脆断能力。疲劳评估遵循相关桥梁设计规范。

三、 检测仪器的原理和应用

1. 万能材料试验机

   • 原理：通过伺服液压或电动伺服系统，对试样施加精确控制的拉伸、压缩、弯曲载荷。集成载荷传感器、高精度引伸计（轴向、夹式）和数据采集系统。

   • 应用：进行断裂韧性（K_Ic, J_Ic, CTOD）、疲劳裂纹扩展（da/dN）及SCC测试的核心设备。需配备符合ASTM标准的测试夹具和高响应控制器。

2. 裂纹测量仪器

   • 直流电位降（DCPD）法：

     • 原理：对带裂纹试样通恒定直流电流，裂纹两侧电压降随裂纹扩展而增大，通过监测电压变化反推裂纹长度。

     • 应用：适用于高温、腐蚀环境或不便目视的疲劳及SCC裂纹扩展实时监测，精度高。

   • 交流电位降（ACPD）法：原理类似，采用交流电流，能减小热电势影响，对表面裂纹更敏感。

   • 柔度法：

     • 原理：通过测量试样的加载线位移或缺口张开位移与载荷的比值（柔度），该比值与裂纹长度存在确定函数关系。

     • 应用：常用于断裂韧性测试中裂纹长度的间接测量和计算。

   • 视频引伸计/数字图像相关（DIC）技术：

     • 原理：通过高分辨率摄像头追踪试样表面散斑或标记点的运动，全场、非接触式测量变形和位移。

     • 应用：可用于裂纹尖端张开位移的直接测量，并观测裂纹尖端应变场，在弹塑性断裂测试中应用广泛。

3. 冲击试验机

   • 原理：摆锤下落冲击带缺口试样，测量消耗的冲击功。示波冲击试验机可记录载荷-时间曲线。

   • 应用：夏比冲击试验用于材料韧性筛选；仪器化冲击试验可估算动态断裂韧性K_Id。

4. 环境箱

   • 原理：为试样提供可控的温度、气体成分、溶液介质等环境。

   • 应用：与试验机联用，进行高温、低温、腐蚀环境（如H₂S溶液、盐水）下的断裂与疲劳测试。

5. 扫描电子显微镜（SEM）

   • 原理：利用高能电子束扫描试样表面，获取高分辨率形貌图像。

   • 应用：对断裂后的试样断口进行微观分析，区分断裂模式（解理、韧窝、沿晶、疲劳条带等），是失效分析和机理研究的关键设备。

综上所述，材料裂痕测试是一个系统性的工程技术领域，需根据材料特性、服役条件和行业规范，科学选择测试项目与方法，并依赖高精度的仪器设备和严格的标准流程，以获得可靠的设计与安全评估数据。
