储能模量测试技术详述

储能模量（E'，Storage Modulus），是动态力学分析（DMA）或动态力学热分析（DMTA）中表征材料粘弹性的核心参数，它定量描述了材料在交变应力或应变作用下可逆的弹性储能能力，即材料在形变过程中储存并可在卸载时恢复的能量。其测试与以下复数模量关系密切：E* = E' + iE''，其中虚部E''为损耗模量，代表能量的耗散。

1. 检测项目分类及技术要点
储能模量测试并非单一项目，而是动态力学性能谱图分析的关键组成部分，主要测试模式与技术要点如下：

• 1.1 温度谱（Temperature Sweep）

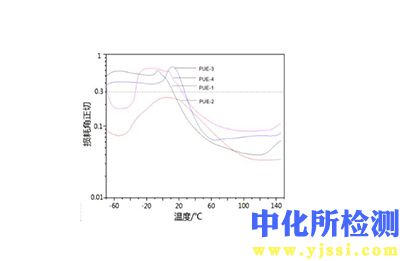

  • 技术要点：在固定频率、固定应变（或应力）振幅下，测量储能模量、损耗模量及损耗因子（tanδ = E''/E'）随温度的变化。此模式是核心分析手段。

  • 关键参数：

    • 温度范围与速率：需覆盖材料的全部热转变，常用-150℃至+500℃（视材料而定），升温速率通常为1-5°C/min，以确保热平衡与数据分辨率。

    • 线性粘弹性区（LVE）确定：必须在测试前通过应变/应力扫描确定LVE范围，确保测试在微小形变下进行，以反映材料固有性质，避免非线性响应。

    • 转变温度识别：储能模量平台区对应材料的使用状态（如玻璃态、橡胶态）；储能模量急剧下降（通常伴随tanδ峰）对应玻璃化转变温度（Tg）；次级松弛（β、γ转变）可通过tanδ的次级峰或模量的细微变化识别。

• 1.2 频率谱（Frequency Sweep）

  • 技术要点：在恒定温度、恒定应变（或应力）振幅下，测量模量随频率的变化。用于研究材料的时间依赖性，评估时温等效原理。

  • 关键参数：

    • 频率范围：通常覆盖0.01 Hz至100 Hz，高级仪器可达200 Hz以上。需采用对数步进。

    • 温度控制精度：必须精确稳定，±0.1℃以内为佳，以分离温度与频率效应。

• 1.3 应变/应力扫描（Strain/Stress Sweep）

  • 技术要点：在恒定温度与频率下，测量模量随应变或应力振幅的变化。此为前述测试的前提。

  • 关键参数：精确确定线性粘弹性区的上限（临界应变/应力），确保后续温度谱和频率谱测试处于该线性区内。

• 1.4 时间扫描（Time Sweep）

  • 技术要点：在恒定温度、频率和应变下，长时间监测模量的变化。用于研究材料固化、老化、松弛等过程。

2. 各行业检测范围的具体要求
储能模量测试的应用深度与侧重点因行业和材料而异。

• 2.1 高分子与复合材料

  • 核心要求：精确测定玻璃化转变温度（Tg）、次级转变、橡胶态平台模量、固化度（对于热固性树脂）。

  • 具体要求：

    • 热固性树脂/胶粘剂：监测储能模量随固化时间/温度的变化曲线，确定凝胶点（E'与E''相交）和固化终点（模量平台），评估固化动力学。

    • 橡胶/弹性体：重点关注玻璃化转变区及橡胶态平台模量，后者与交联密度直接相关（依据橡胶弹性理论：E' ≈ 3νRT，其中ν为交联密度）。

    • 塑料/工程塑料：测定Tg、软化点、热变形温度（可关联），评估低温韧性（通过次级转变）。

    • 复合材料：评估界面性能，界面粘结良好的复合材料在高弹区模量保持率高；研究纤维取向对模量各向异性的影响。

• 2.2 生物医用材料

  • 核心要求：模拟生理环境（37℃，水合状态），评估在生理相关频率（如1 Hz附近）下的力学性能。

  • 具体要求：

    • 水凝胶：必须在溶胀平衡状态下测试，关注其模量范围（通常为kPa至MPa级）与组织匹配性。

    • 骨植入/牙科材料：需测试在模拟体液（SBF）浸泡前后的模量变化，评估其稳定性与生物相容性。

    • 软组织替代材料：频率扫描至关重要，以匹配肌肉、血管等组织的动态力学行为。

• 2.3 电池与能源材料

  • 核心要求：表征电极涂层、隔膜、固态电解质的机械稳定性及界面演变。

  • 具体要求：

    • 电极涂层：测试涂层与集流体界面的粘结力（通过测量剥离过程中的模量变化），监控充放电循环中涂层内聚力的衰减。

    • 隔膜：测量干态和电解液浸润态下的模量，评估其抗穿刺强度（相关）和热稳定性（升温至闭孔温度时模量变化）。

    • 固态电解质：精确测量其室温模量（需足够高以防止锂枝晶穿透），并研究离子电导率与模量之间的权衡关系。

• 2.4 涂料与涂层

  • 核心要求：评估涂膜的固化行为、玻璃化转变温度、抗划伤性（与高弹区模量相关）及低温柔韧性。

  • 具体要求：常使用拉伸、弯曲或薄膜夹持模式，需确保涂层基底复合样品的夹具适配与数据解读的准确性。

3. 检测仪器的原理和应用

• 3.1 核心仪器：动态力学分析仪（DMA）

  • 工作原理：仪器对样品施加一个受控的正弦波形式的应力（或应变），并精确测量产生的同频应变（或应力）响应及其相位差（δ）。通过以下公式计算模量：
    E' = (σ₀/ε₀) cosδ， E'' = (σ₀/ε₀) sinδ
    其中σ₀和ε₀分别为应力与应变的振幅。

  • 驱动与传感系统：

    • 驱动方式：主流为电磁驱动或力马达驱动，提供精准的位移/力控制。

    • 位移传感：通常采用线性可变差动变压器（LVDT）或光学编码器，分辨率可达纳米级。

    • 力传感器：高灵敏度负载单元，量程从毫牛到数十牛不等。

• 3.2 关键部件与模式

  • 夹具系统：决定测试模式与适用范围。

    • 拉伸/压缩：适用于薄膜、纤维、橡胶、固体块材。

    • 三点弯曲/单悬臂/双悬臂：适用于刚性塑料、复合材料、涂层金属片。

    • 剪切：适用于软凝胶、粘弹性流体、粘合剂。

    • 薄膜张力：专门用于极薄薄膜或涂层。

  • 环境系统：

    • 温控炉：采用液氮或机械制冷实现低温，电阻炉实现高温，温控精度需优于±0.5℃。

    • 液体浸泡装置：用于生物或电池材料的在体测试。

    • 湿度控制：部分高级型号配备，用于研究吸湿性材料。

• 3.3 仪器性能指标与校准

  • 关键指标：模量范围（通常10³至10¹² Pa）、频率范围、温度范围、应变分辨率、力分辨率、位移分辨率。

  • 校准：必须定期进行温度校准（使用已知熔点的标准物质，如铟、锡）、位移校准和力值校准，以确保数据绝对准确性。仪器本身的动态合规性和惯性校正也至关重要，尤其在高频测试时。

• 3.4 数据应用
  DMA输出的储能模量数据结合损耗模量、tanδ，用于构建全面的材料“力学谱”，是研究材料微观结构（分子链运动、相分离、交联、增塑）、评价使用性能（耐热性、阻尼性、韧性）和优化加工工艺不可或缺的工具。通过时温叠加原理（TTS），有限的温度与频率扫描数据可构建跨越数十个时间量级的模量主曲线，用于长期性能预测。
