循环压缩试验：材料疲劳与耐久性评估的核心手段

引言：理解反复载荷下的材料行为
在工程实践中，许多关键构件（如轴承、齿轮齿根、桥梁支座、植入假体）长期承受着循环往复的压缩载荷。这种载荷形式可能导致材料内部损伤累积，最终引发疲劳失效，即使应力峰值远低于材料的静态压缩强度。循环压缩试验正是专门设计用来揭示材料在这种特定工况下的力学响应和失效机制的核心实验方法，为产品的耐久性设计和寿命预测提供不可或缺的科学依据。

一、 试验原理与核心目标

• 核心机制： 试验对试样施加周期性（正弦波、三角波、方波等）的单轴压缩载荷，荷载方向平行于试样纵轴。载荷水平通常在弹性极限以下或附近，但远低于静态压缩强度。
• 关键目标：
  • 疲劳强度测定： 确定材料在特定循环次数（如百万次）下不发生失效所能承受的最大应力水平（疲劳极限 σD）。
  • 疲劳寿命评估： 研究在特定应力幅值 (σa) 下，材料失效前所能承受的循环次数 (Nf)，绘制应力-寿命曲线。
  • 损伤演化观察： 监测循环加载过程中材料刚度、塑性变形、滞回能、温度变化等参数的演变规律，揭示微观损伤（位错、微裂纹）的萌生和发展过程。
  • 失效模式分析： 考察材料在循环压缩载荷下的最终失效形式（如宏观裂纹扩展、压溃、屈曲失稳）。

二、 试验系统关键组件
一套完整的循环压缩试验系统通常包含：

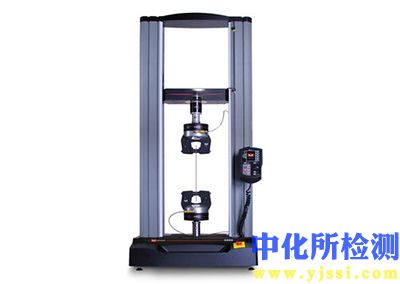

• 加载框架： 提供刚性的力学支撑，常用高刚度立式或卧式伺服液压试验机框架。
• 动力源与作动器： 核心动力单元（如伺服液压泵站或电动马达）驱动伺服控制的作动器，精确施加预设波形、频率和幅值的动态压缩载荷或位移。
• 荷载传感器： 高精度传感器实时测量作用于试样上的轴向力值。
• 变形测量装置：
  • 接触式引伸计： 直接夹持或接触试样，高精度测量标距段内的轴向应变或位移（尤其对小变形）。
  • 非接触式测量： 基于光学原理（DIC数字图像相关技术、激光测振仪、视频引伸计）测量全场或局部应变/位移，避免接触扰动。
• 环境箱（可选）： 用于模拟高温、低温、湿度或腐蚀性介质等服役环境。
• 控制系统与数据采集单元： 中央计算机系统运行控制软件，设定试验参数（波形、频率、最大/最小载荷或位移、循环次数），实时采集、存储并显示荷载、位移、应变、时间等关键数据。

三、 标准试验流程

1. 试样制备： 严格依据相关标准加工试样（圆柱体、立方体或棱柱体），确保几何尺寸精确、表面光洁度达标且无加工损伤。准确测量初始尺寸（截面积、高度）。
2. 试样安装： 将试样居中、垂直安装于压缩夹具或压板之间，确保载荷沿轴向均匀传递。使用对中装置避免偏心加载引入弯矩。
3. 仪器安装： 安装荷载传感器。小心安装引伸计（接触式需避免滑移；非接触式需标定视野和焦距）。
4. 参数设定： 在控制软件中设定：
   • 载荷控制模式：定义载荷峰值 (Pmax) 和谷值 (Pmin)，计算应力幅值 σa =(Pmax - Pmin)/(2A0)，平均应力 σm = (Pmax + Pmin)/(2A0)。
   • 位移控制模式：定义位移幅值。
   • 加载波形（正弦波最常用）、加载频率（Hz）。
   • 终止条件：达到预定循环次数（如 1e6, 1e7），或试样发生失效（荷载骤降、变形超限）。
5. 试验执行： 启动试验系统，持续施加循环载荷。系统实时记录荷载、位移/应变数据流。
6. 过程监控： 密切观察荷载-位移曲线变化、试样变形情况及设备运行状态，注意异常声响或变形突变。
7. 试验终止： 达到预设终止条件后停止加载。
8. 结果记录： 拆卸试样，仔细记录最终变形状态、宏观失效位置和形态（裂纹路径、压溃区域）。

四、 数据处理与关键结果解析

• 应力-寿命曲线绘制： 对同一材料不同应力幅值下的多个试样进行试验，记录各自的疲劳寿命 Nf。在双对数坐标下绘制应力幅值 σa 与失效循环次数 Nf 的关系图（曲线）。该曲线是评估材料疲劳性能的基石。
• 刚度演化分析： 计算每个循环或特定间隔的弹性模量（通常取卸载段的斜率）。观察模量随循环次数的变化，可作为损伤累积的度量（刚度下降通常意味着损伤加剧）。
• 塑性变形累积： 测量循环过程中残余应变或塑性位移的增量，分析其与循环次数的关系，揭示材料的循环硬化或软化行为。
• 滞回环分析： 对单个循环的荷载-位移曲线进行分析，计算滞回环面积（代表能量耗散）、最大/最小应变、塑性应变幅等参数。
• 疲劳极限确定： 通常通过阶梯法或成组法，找出材料在指定高循环次数（如 1e7）下不发生失效的最高应力水平，即为压缩疲劳极限 σD。

五、 典型响应曲线特征

• 弹性主导曲线： 在高周疲劳区，应力低于疲劳极限时，荷载-位移曲线保持稳定的线性关系，无明显塑性变形累积或刚度退化。
• 损伤演化曲线： 应力高于疲劳极限时，随着循环次数增加：
  • 荷载-位移曲线斜率（表观刚度）可能逐渐下降。
  • 卸载后残余变形（塑性应变）逐步累积。
  • 滞回环面积可能增大。
  • 最终在某一循环次出现荷载骤降，标志疲劳裂纹失稳扩展导致失效。
• 塑性主导曲线： 在低周疲劳区，即使单次加载也有显著塑性变形。循环加载过程中可观察到：
  • 循环硬化：达到设定的塑性应变幅所需应力幅值随循环增加而上升。
  • 循环软化：达到设定的塑性应变幅所需应力幅值随循环增加而下降。
  • 循环安定：初始硬化/软化后趋于稳定。

六、 核心应用价值

• 材料筛选与开发： 比较不同材料或热处理工艺在循环压缩载荷下的性能，为选材和工艺优化提供依据。
• 结构耐久性设计： 提供关键的设计输入参数（如疲劳极限、寿命曲线），确保承受循环压缩载荷的构件（地基、桥墩、机械基座、冲击吸收结构）在预期寿命内安全可靠。
• 失效分析与预防： 理解实际服役中因循环压缩载荷导致的失效模式（如微动疲劳、接触疲劳、屈曲疲劳），分析原因并制定改进措施。
• 寿命预测与健康管理： 结合损伤力学模型，利用试验数据预测构件在复杂载荷谱下的剩余寿命，支撑设备的状态监测与维护决策。
• 标准制定与质量验证： 为行业标准和规范提供试验方法和性能指标数据，用于产品质量控制和认证。

七、 重要注意事项与挑战

• 试样对中： 偏心加载会引入弯曲应力，显著缩短疲劳寿命或改变失效模式，必须严格保证对中。
• 端部约束与摩擦： 压板与试样端部间的摩擦力会约束横向膨胀，导致非均匀的三轴应力状态（“摩擦箍效应”），影响测得强度和变形行为。使用润滑垫片、减小接触面或设计特殊夹具可缓解。
• 频率效应： 在高频或某些材料中，加载频率可能影响疲劳寿命（如温升、应变率效应）。需评估频率敏感性或在接近服役频率下测试。
• 屈曲失稳： 细长试样在压缩载荷下易发生整体或局部屈曲，干扰疲劳损伤测量。需确保试样设计满足抗屈曲要求（足够粗短或使用防屈曲夹具）。
• 数据充足性： 疲劳寿命通常分散性较大，需要在每个应力水平测试足够数量的试样（通常≥3个）以获得具有统计意义的结果。
• 环境影响： 温度、湿度、腐蚀介质（如在生物医学或海洋应用中）对疲劳行为有显著影响，需在模拟环境下测试。

八、 展望：循环压缩试验的发展趋势
随着新材料（如轻质多孔材料、复合材料、高熵合金）和复杂服役工况（极端温度、多场耦合）的应用，循环压缩试验技术也在不断演进：

• 原位观测结合： 集成高分辨率显微镜（SEM, Micro-CT）、声发射仪、红外热像仪等，在循环加载过程中实时原位观察微观损伤演化过程。
• 多轴与复杂路径加载： 开发更齐全的试验设备和方法，模拟更贴近实际的压缩-剪切、压缩-扭转等多轴应力状态和非比例加载路径。
• 高通量自动化： 提升试验效率和标准化程度，满足材料基因组工程等需要大量数据的需求。
• 微观力学模拟结合： 将试验结果与晶体塑性有限元等微观力学模型结合，深入理解循环变形与损伤的物理机制，实现跨尺度预测。

总结：
循环压缩试验是深刻理解材料在反复压力作用下力学行为和失效规律的金钥匙。通过精密控制加载条件、精确测量响应数据，并深入分析应力-寿命关系以及微观损伤演化，该试验为工程结构在复杂压缩载荷环境下的安全设计、寿命评估与可靠性保障提供了不可替代的科学支撑。严谨的操作流程和对关键影响因素的细致考量是获得可靠、可重复试验结果的根本保证。随着技术的持续进步，其在材料研发和工程应用中的核心地位将愈发凸显。

（注：文中所有技术描述均基于通用原理与标准方法，未涉及任何特定厂商信息。）
