金属软管全面检测指南：保障可靠运行与安全

金属软管凭借其柔性与强度，在各类流体输送、振动隔离、热胀冷缩补偿等场景中扮演着关键角色。然而，服役环境中的压力、温度波动、化学腐蚀、机械磨损等诸多因素，都可能对其结构完整性构成威胁。系统性的检测工作，是预防失效、杜绝泄漏事故、确保设备与人员安全的基石。本文将详细阐述金属软管检测的核心要素与实施要点。

（一）认识金属软管及其失效风险

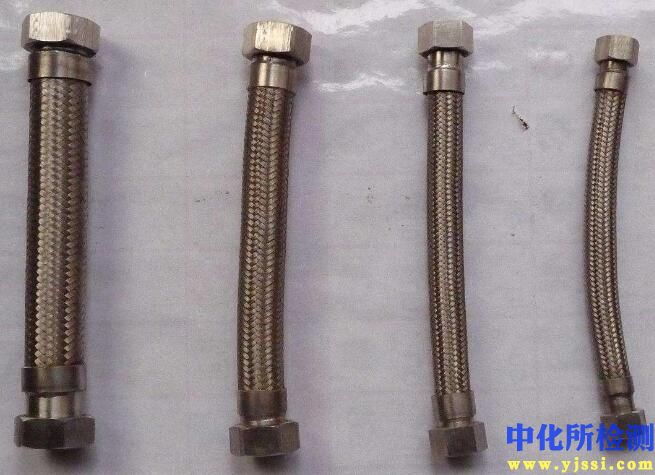

金属软管的核心结构通常由波纹管（承担挠性变形）、网套或编织层（提供承压和抗拉伸强度）以及两端连接接头构成。根据使用需求，其材质可选择奥氏体不锈钢、镍基合金或其他特殊材料。

常见失效模式包括：

1. 疲劳断裂： 频繁的弯曲、振动或压力循环导致波纹管或网套金属丝产生裂纹直至断裂。
2. 腐蚀失效： 介质腐蚀（内腐蚀）、环境大气腐蚀（外腐蚀）或应力腐蚀开裂（SCC）造成管壁减薄或穿孔。
3. 机械损伤： 外力挤压、划伤、过度拉伸或扭转导致结构变形、层间磨损或破裂。
4. 接头泄漏： 密封失效、焊接缺陷或螺纹损坏导致接口处泄漏。
5. 波纹管失稳： 在超压或真空条件下，波纹管发生塑性变形（瘪塌或鼓胀）。
6. 网套松脱或断裂： 编织丝断裂、松脱，失去承压保护作用。

忽视检测可能导致严重后果： 危险介质（如易燃、有毒、高温高压流体）泄漏可能引发火灾、爆炸、环境污染、人员中毒、设备损坏甚至重大安全事故，造成巨大的经济损失与恶劣的社会影响。

（二）金属软管检测的核心项目与方法

1. 外观与几何尺寸检测
* 目的： 发现表面缺陷、损伤及明显变形。
* 方法：
* 目视检查： 使用足够照明甚至放大镜，仔细检查软管整体（尤其是波纹管、网套、接头连接处、弯曲部位）是否存在：裂纹、孔洞、深凹陷、压扁、扭结、严重的皱褶变形；锈蚀、点蚀坑、变色；网套断丝、松股、跳丝、散开；接头变形、螺纹损伤。
* 尺寸测量： 使用卡尺、卷尺等工具，测量软管的长度、外径（波峰/波谷）、自由状态下的弯曲半径是否符合原始规格或设计要求。检查是否存在过度拉伸或压缩变形（与原始长度对比）。

2. 无损探伤检测（NDT）
* 目的： 探测肉眼难以发现的内部及表层缺陷。
* 常用方法：
* 渗透检测： 适用于检测波纹管及接头焊缝的表面开口裂纹（干式、湿式或荧光渗透法）。
* 涡流检测： 适用于导电材料（如不锈钢），高效检测表面及近表面裂纹、腐蚀坑等缺陷，特别适合大批量网套钢丝的检测。
* 射线检测： 主要用于检测焊缝内部缺陷（如气孔、夹渣、未焊透、未熔合）以及波纹管成型质量（如壁厚均匀性）。需考虑安全防护。
* 超声波检测： 可探测材料内部缺陷（夹杂、分层）、测量壁厚（评估腐蚀减薄）。对操作人员技术要求较高。
* 磁粉检测： 适用于铁磁性材料的接头和附件，检测表面及近表面裂纹。

3. 压力与密封性试验
* 目的： 验证软管在指定压力下的结构强度与密封性能。这是最为核心的测试项目之一。
* 方法：
* 液压试验： 首选方法（安全性高）。将软管充满液体（通常为水），排尽空气，缓慢升压至规定的试验压力（通常为设计压力的1.5倍或更高，依据相关标准）。保压足够时间（如10-30分钟），观察压力表是否稳定，检查软管本体、接头、焊缝等处有无泄漏、膨胀、鼓包、永久变形或破裂。
* 气压试验： 在特定条件下（如介质为气体或液压试验无法实施时）采用。危险性较高，需严格遵守安全规程（如置于防护罩内、逐步升压、使用低气压配合肥皂水检测微小泄漏）。试验压力通常等同或略高于设计压力。
* 气密性试验： 在较低压力（通常低于设计压力）下进行，目的是检查微小泄漏。常用方法有保压压降法、氦质谱检漏法（极高灵敏度）或浸水/涂肥皂水法观察气泡。

4. 其他专项检测
* 材质分析： 若对软管材质有疑问或需确认其耐腐蚀性，可采用光谱分析（如手持式XRF）或化学分析法验证材质是否符合要求。
* 金相分析： 对于失效件或怀疑存在微观组织劣化（如晶间腐蚀倾向、过热）的情况，取样进行金相显微观察。
* 爆破试验： 破坏性试验，用于型式试验或质量仲裁，测定软管的极限爆破压力是否满足标准要求（通常远高于设计压力）。
* 弯曲疲劳试验： 模拟实际工况中的弯曲运动，评估软管在动态弯曲下的使用寿命（循环次数）。

（三）检测实施的关键要素

• 依据标准： 检测活动必须严格遵循适用的国家、行业或国际标准（如 GB/T 14525《波纹金属软管通用技术条件》， ISO 10380《管道工程用波纹金属软管与软管组件》）规范的操作流程、判定准则和试验参数。
• 周期管理： 制定科学合理的检测周期至关重要。周期设定应考虑：软管的设计压力/温度等级、实际使用工况（压力、温度、介质腐蚀性、振动频率/幅度）、预期寿命、历史失效记录、失效后果的严重程度等。关键部位或恶劣工况下的软管应缩短检测周期。
• 人员资质： 执行检测（尤其是NDT和压力试验）的人员必须经过专业培训并取得相应资质认证，确保检测结果的准确性和可靠性。
• 记录与追溯： 详细记录每一次检测的日期、方法、参数、结果、检测人员、判定及软管性标识（如编号）。建立完整的检测档案，实现质量追溯。
• 判定与处置： 根据检测结果和验收标准，明确判定软管为“合格”、“有条件使用”（如加强监控、缩短下次检测周期）或“不合格报废”。对存在安全隐患的软管必须立即停用并更换。

总结：

金属软管的全面检测绝非可有可无的例行公事，而是保障工业装置安全平稳运行的刚性需求与技术屏障。通过综合运用目视检查、无损探伤、压力密封试验等多种手段，系统性地评估其结构完整性、密封可靠性和潜在缺陷，能够有效识别早期损伤，及时消除隐患。高度重视检测标准的执行、周期的科学性以及人员的专业性，确保每一处软管连接都处于安全受控状态，是防范泄漏事故、保护人员与环境安全、维系生产连续性的关键所在。建立完善的检测制度并严格执行，是防范风险的坚实防线。
