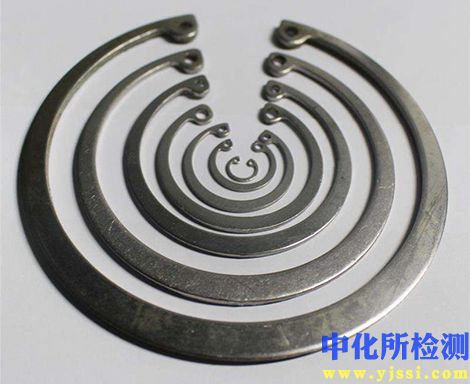

挡圈检测技术规范

挡圈作为关键的机械紧固件，其质量直接影响装配体的可靠性与安全性。检测需遵循系统化、标准化的方法。

一、 检测项目分类及技术要点

挡圈检测可分为几何尺寸、力学性能、材料及表面质量三大类。

1. 几何尺寸检测

• 关键直径尺寸：

  • 槽直径/孔直径 (d1)：用于孔用挡圈，使用经过校准的专用光滑塞规或高精度内径千分表进行全检。通端(T)应能顺利通过，止端(Z)不应进入。

  • 轴直径 (d2)：用于轴用挡圈，使用专用光滑环规或精密测长仪配合外径千分尺。通端应能通过，止端应不能通过。

  • 挡圈外径 (D) / 内径 (d)：使用数显游标卡尺或投影仪测量，需在多个角度采样以评估圆度。

  • 钢丝直径 (d₀)：针对E型挡圈，使用微米级外径千分尺在无毛刺部位多次测量取平均值。

• 关键位置尺寸：

  • 槽宽/挡圈厚度 (b)：使用厚度规或带扁平测头的千分尺测量，需保证测头与端面平行。

  • 挡圈高度/宽度 (H)：使用高度规或精密平台配合百分表测量，评估其装配后的突出量。

  • 偏心度 (e)：指挡圈截面几何中心与理论中心的偏移。通常使用高精度圆度仪或轮廓投影仪，通过测量截面轮廓计算得出，是衡量载荷均匀性的关键指标。

• 关键功能尺寸：

  • 锁紧部位尺寸：如孔用挡圈的爪部尺寸、轴用挡圈的卡脚间距等，通常使用专用检具或工具显微镜进行比对测量，确保安装与拆卸功能正常。

  • 开口间隙 (G)：对开口挡圈，在自由状态下测量开口两端的距离，需符合公差要求以保证足够的弹性。

2. 力学性能检测

• 弹性（张力/闭合力）：是挡圈的核心性能。

  • 检测原理：模拟安装状态，将挡圈压缩或扩张至规定的工作直径，测量其施加在沟槽侧壁上的径向力。通常使用专用弹性测试仪，其传感器精度应优于±1% FS。

  • 技术要点：测试需规定明确的加载速率和稳定时间。结果需与标准（如DIN 471/472， GB/T 893-894）或客户图纸要求对比。

• 抗永久变形能力（松弛试验）：将挡圈在模拟工作状态下保持规定时间（如24小时）后卸载，测量其永久变形量。残余变形率一般要求小于原始开口或高度的某个百分比（如2%）。

• 刚性（可选）：针对重型挡圈，通过载荷-位移曲线评估其刚度。

3. 材料与表面质量检测

• 材料成分与金相：通过光谱分析验证材料牌号（如碳钢、不锈钢304/316、铍铜等）。金相检查评估晶粒度、脱碳层深度（对于弹簧钢挡圈，脱碳层深度不得超过材料标准规定，通常不超过钢丝直径的1.5%）。

• 硬度：使用洛氏硬度计(HRC)或维氏硬度计(HV)在挡圈截面或端面测量。硬度值需与材料弹性性能匹配，常见范围如碳钢弹簧挡圈HRC 44-50。

• 表面处理：

  • 镀层厚度：采用磁性测厚仪（钢铁基体）或涡流测厚仪（非铁基体）测量磷化、镀锌、达克罗等层厚。例如，常规镀锌层厚常在5-15μm。

  • 耐腐蚀性：通过中性盐雾试验(NSS)评估，根据标准（如GB/T 10125）记录出现红锈的白锈时间。

• 表面缺陷：目视或借助低倍放大镜检查裂纹、毛刺、折叠、锈蚀。毛刺高度通常有明确限制（如不超过0.05mm），且不得位于功能面。

二、 各行业检测范围的具体要求

不同应用场景对挡圈的检测侧重点和允差有显著差异。

1. 汽车工业

• 要求：最严格，遵循IATF 16949质量体系，强调过程控制与统计过程分析(SPC)。

• 检测重点：尺寸100%全检（通常使用自动化光学筛选机），弹性性能批次抽样严格监控。材料需有可追溯性证书。盐雾试验要求高，如动力总成部件常要求720小时无红锈。

• 安全件：如变速箱、制动系统用挡圈，需进行疲劳寿命测试。

2. 航空航天工业

• 要求：极端可靠，遵循AS9100等标准，材料与工艺需经认证。

• 检测重点：除常规项目外，必须进行无损探伤（如荧光渗透检测）以排除微观裂纹。材料需进行全面的理化与金相分析。所有检测数据需完整记录并归档。

3. 通用机械与重型装备

• 要求：注重耐久性与承载能力。

• 检测重点：侧重尺寸（特别是沟槽配合尺寸）、硬度和弹性。对重型挡圈，抗永久变形能力是关键指标。表面处理更关注耐磨性和防腐蚀性。

4. 电子与精密仪器

• 要求：尺寸精密，无磁性、无腐蚀污染。

• 检测重点：尺寸公差要求严苛（常达IT7级），大量使用光学投影仪或影像测量仪。材料多采用不锈钢或铜合金，需进行导磁性检测和表面洁净度（颗粒物、离子污染）检测。

三、 检测仪器的原理和应用

1. 接触式尺寸测量仪器

• 精密量规（塞规、环规）：基于极限公差原理，用于快速判定直径合格性，适用于产线全检。

• 坐标测量机(CMM)：通过探针接触工件表面获取三维坐标点，经软件计算几何尺寸与形位公差。适用于复杂挡圈的原型检测和抽样分析，精度可达微米级。

• 轮廓测量仪/圆度仪：通过高精度旋转主轴与接触式探针，测量截面轮廓，精确评估圆度、波纹度、同心度等。

2. 光学非接触测量仪器

• 光学投影仪：利用平行光将被测轮廓放大投影到屏幕上，与标准模板或数字线进行比对。适用于快速测量轮廓、角度、开口尺寸等。

• 影像测量仪(VMM)：通过高分辨率CCD相机对工件进行光学取像，结合软件进行边缘识别和测量。适用于平面尺寸的快速精确测量，可自动化批量检测。

• 自动光学筛选机(AOI)：集成多角度光源和高频相机，对挡圈进行高速拍照，通过预设算法自动判断尺寸、缺陷、有无等。是大批量生产线上实现100%全检的核心设备。

3. 力学性能测试仪器

• 挡圈专用弹性测试仪：核心部件为高精度力传感器和位移传感器。工作时，夹具将挡圈压缩/扩张至标准或指定直径，传感器同步记录力值。设备自动计算并判断弹性是否合格。

4. 材料与表面分析仪器

• 硬度计：洛氏硬度计通过测量压头在特定载荷下的压痕深度差值；维氏硬度计通过测量金刚石四棱锥压痕对角线长度。前者快速，后者更精准，可用于薄层或小区域。

• 镀层测厚仪：磁性原理用于测量钢上非磁性镀层；涡流原理用于测量非铁金属基体上绝缘层。需用标准片每日校准。

• 光谱仪：通过激发材料原子并分析其特征光谱进行成分定性定量分析，确保材料符合性。

检测流程标准化是确保数据可靠的关键。通常遵循：抽样/上料 -> 外观初检 -> 尺寸测量 -> 力学测试 -> 材料/表面分析 -> 数据记录与报告生成的流程。所有仪器必须置于受控环境（温湿度），并定期依据国家标准或国际标准进行校准与核查。
