硅铁检测的详细技术内容

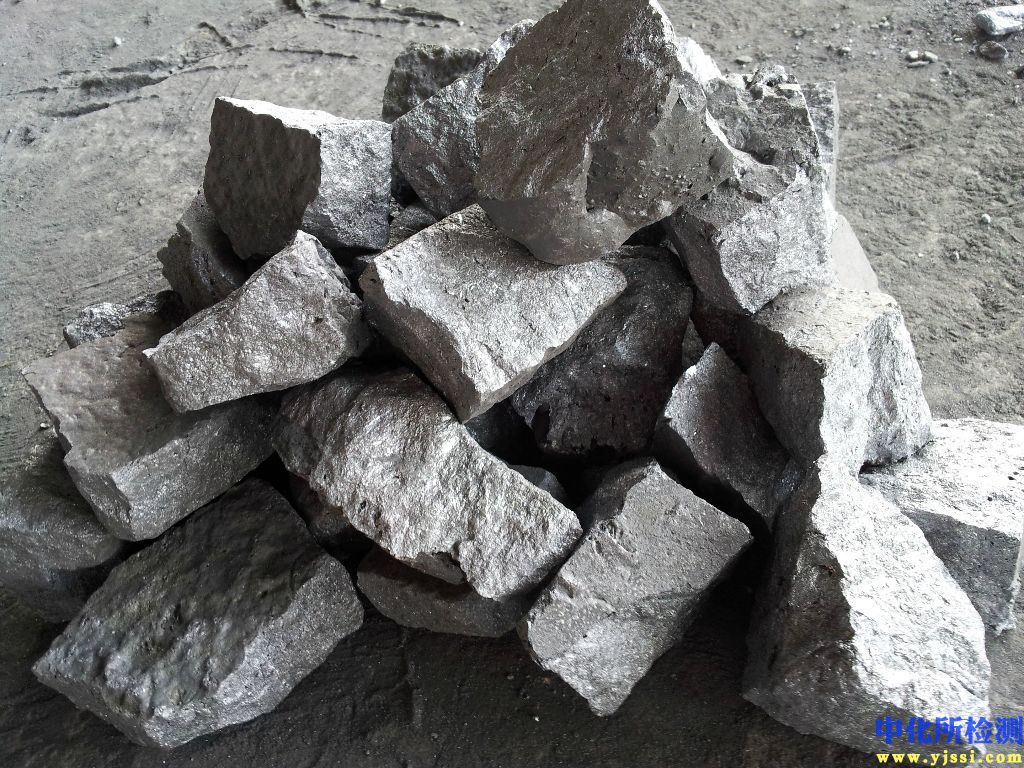

硅铁是铁与硅组成的铁合金，主要用作炼钢的脱氧剂和合金添加剂。其质量控制依赖于一系列精确的化学与物理检测。检测的核心在于准确测定主元素（硅）和关键杂质元素（铝、钙、磷、碳、硫等）的含量，并评估其物理形态。

1. 检测项目分类及技术要点

硅铁检测主要分为化学成分分析和物理性能检测两大类。

1.1 化学成分分析
这是硅铁检测的核心，直接关系到其在冶金过程中的效能。

• 硅（Si）含量：

  • 技术要点：此为仲裁方法。采用重量法（GB/T 4333.1-2019），基本原理是将试样用碱熔融，使硅转化为可溶性硅酸盐，在强酸性介质中脱水生成硅酸沉淀，经灼烧后以二氧化硅形式称量，再用氢氟酸处理使硅以四氟化硅形式挥发，根据减量计算硅含量。关键点在于脱水温度、时间和酸度控制，确保硅酸完全沉淀且不被杂质污染。

  • 快速分析：常用红外吸收法（碳硫分析仪）结合滴定法或光谱法进行炉前快速测定。

• 铝（Al）、钙（Ca）、磷（P）、锰（Mn）、铬（Cr）等元素含量：

  • 技术要点：现代分析主要采用光谱法。

    • 电感耦合等离子体原子发射光谱法（ICP-OES）（GB/T 4333.8-2022等）：将样品以酸溶解或碱熔融后制成溶液，利用等离子体激发产生特征光谱进行定量。关键点在于样品的前处理必须完全，并需使用与样品基体匹配的标准溶液校准，以克服基体干扰。

    • X射线荧光光谱法（XRF）：可进行压片或熔片法制样后的快速无损分析，适用于生产过程控制。关键点在于标样的精确性和制样的均匀性，熔片法能有效消除矿物效应和颗粒度效应。

  • 传统化学法：如磷的铋磷钼蓝分光光度法、铝的铬天青S分光光度法或EDTA滴定法等，作为校验和仲裁的补充手段。

• 碳（C）、硫（S）含量：

  • 技术要点：采用高频燃烧-红外吸收法（GB/T 4333.10-2019）。试样在高频炉的氧气流中高温燃烧，碳和硫分别转化为二氧化碳和二氧化硫气体，经红外池检测其特定波长的吸收强度。关键点在于助熔剂的选择（通常为钨锡混合助熔剂）、燃烧温度（需>1500℃）及仪器的线性校准，确保高碳硅铁（如硅铁45）中的碳被完全释放。

1.2 物理性能与外观检测

• 粒度组成：通过标准筛进行筛分（GB/T 13247），计算各粒度区间的质量百分比。对炼钢用硅铁，粒度范围（如10-100mm）和粒度偏差有严格要求，影响其加入速度和回收率。

• 外观质量：检查块状硅铁的表面光洁度、夹杂物（非金属渣）、粉化迹象及断口结晶形态。异常的粉化通常与铝、磷等杂质含量过高及相变有关。

• 表观密度/堆积密度：对于粒度较小的硅铁（如铸造用硅铁），此项影响其喂料和称量的准确性。

2. 各行业检测范围的具体要求

不同应用领域对硅铁的牌号和检测重点有显著差异。

• 炼钢行业（主要应用）：

  • 牌号：主要使用FeSi75系列（Si 72-80%）和FeSi65系列（Si 65-72%）。

  • 核心要求：

    1. 硅含量：要求严格控制下限，确保脱氧和合金化效率。

    2. 杂质元素：要求极为严格。铝和钙含量需尽量低（特别是铝，常要求Al≤1.0%或更低），以避免影响钢水流动性及形成有害夹杂物。磷和硫作为有害元素，通常要求P≤0.04%，S≤0.02%。碳含量在普通硅铁中要求不高，但在冶炼纯净钢时需关注。

    3. 粒度：根据转炉、电炉或精炼炉的工艺，有明确的上下限要求，以确保穿透渣层、溶解均匀并减少烧损。

• 铸造行业：

  • 牌号：常用FeSi75，也使用含硅较低的牌号。

  • 核心要求：

    1. 硅含量：作为孕育剂时，要求稳定，以控制铸铁中石墨的形态和基体组织。

    2. 铝和钙：与炼钢相反，作为孕育剂时，需要一定含量的铝（通常0.5%-1.5%）和钙来增强孕育效果，提高石墨化能力。

    3. 粒度：要求更细且均匀，通常为0.2-6mm，以满足瞬间孕育的快速溶解需求。

• 金属镁及铁合金行业：

  • 用途：在皮江法炼镁中作为还原剂，或生产其他铁合金。

  • 核心要求：硅含量是首要指标，要求高硅低杂质（特别是磷）。对物理粒度有特定要求以适应还原罐装料。

3. 检测仪器的原理和应用

• 电感耦合等离子体发射光谱仪（ICP-OES）：

  • 原理：样品溶液经雾化后送入高温（~6000-10000K）氩等离子体中心，元素被激发电离，发射出特征波长的光，经分光系统分离后由检测器测定强度进行定量。

  • 应用：硅铁中Al、Ca、P、Mn、Cr、Ti等杂质元素多元素同时或顺序测定的主流仪器。具有检出限低（可达mg/kg级）、线性范围宽、精度高的优点。适用于实验室精确分析和仲裁。

• X射线荧光光谱仪（XRF）：

  • 原理：初级X射线照射样品，激发样品中各元素产生特征二次X射线（荧光），通过测定荧光的能量（波长）和强度进行定性和定量分析。

  • 应用：分为波长色散型（WDXRF）和能量色散型（EDXRF）。WDXRF精度更高，是硅铁生产过程控制和质量验收的核心设备，可快速（1-3分钟）分析Si、Al、Ca、P等主次量元素。熔片法制样可获得最佳精度。

• 高频红外碳硫分析仪：

  • 原理：基于高频感应炉使样品在氧气流中瞬时高温燃烧，生成CO₂和SO₂气体，流经红外检测池。气体分子吸收特定波长的红外光，吸收强度与浓度符合朗伯-比尔定律。

  • 应用：专门用于精确测定硅铁中的碳和硫，分析速度快（通常<60秒），精度可达0.1ppm级。是此类元素的标准检测设备。

• 分光光度计：

  • 原理：物质对特定波长光的吸收度与其浓度成正比。通过显色反应将待测元素转化为有色络合物后进行测定。

  • 应用：作为传统化学方法的检测终端，用于测定磷（如钼蓝法）、锰（高碘酸盐氧化法）等元素，在部分缺乏大型光谱仪的场合仍有应用。

• 标准筛分机：

  • 原理：通过机械振动或拍击，使样品通过一系列孔径递减的标准筛，实现粒度分离。

  • 应用：严格按照国家标准（如GB/T 13247）测定硅铁的粒度组成，是物理检测的必备设备。
