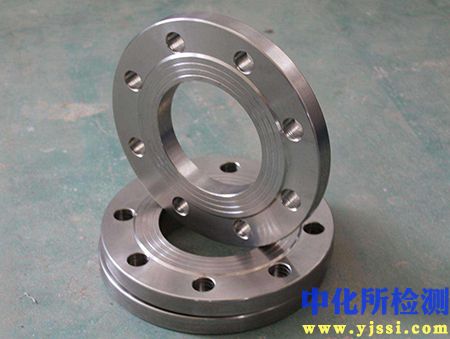

法兰检测技术规范

1. 检测项目分类及技术要点

法兰检测旨在验证其尺寸精度、几何公差、力学性能、密封面质量及材质符合性，以确保其在承压、密封及连接功能上的可靠性。核心检测项目可分为四大类：

• 1.1 尺寸与几何公差检测

  • 技术要点：

    • 螺栓孔中心圆直径（PCD）与孔间距： 使用三坐标测量机（CMM）或高精度游标卡尺、孔径规进行测量。需确保所有螺栓孔均布，任意两孔间弦长偏差在标准允许范围内（通常为±0.5mm至±1.0mm，依据压力等级和口径变化）。

    • 法兰外径、内径、颈部尺寸： 采用数显卡尺、π尺或CMM。控制外径和内径偏差，确保与配对设备及管道正确匹配。

    • 法兰厚度与颈部高度： 使用超声测厚仪或深度尺。厚度偏差直接影响承载能力，需多点测量。

    • 密封面检测： 此为关键项目。

      • 表面粗糙度： 使用表面粗糙度仪测量Ra或Rz值。典型要求：突面（RF）Ra ≤ 3.2μm ~ 6.3μm，环连接面（RJ）Ra ≤ 0.8μm ~ 1.6μm。

      • 平面度/同心度： 使用光学平板、刀口尺与塞尺，或激光平面干涉仪。对于突面法兰，任意两点间平面度偏差通常不超过0.1mm ~ 0.2mm。环连接面需专用量规检测槽/榫的轮廓精度。

      • 水线（锯齿状同心圆）深度与节距： 使用轮廓仪或专用比对量规，确保符合ASME B16.5等标准规定。

• 1.2 材料与力学性能检测

  • 技术要点：

    • 化学成分分析： 采用光谱仪（如直读光谱仪OES）进行现场快速筛查，或取样进行实验室湿法化学分析，验证材质牌号（如ASTM A105、A182 F316、A350 LF2等）。

    • 力学性能试验： 通常从同炉批材料制成的试棒或取样板上制取试样，在万能试验机上进行拉伸、冲击和硬度试验。关键指标包括屈服强度、抗拉强度、延伸率、夏比V型缺口冲击功及布氏/洛氏硬度。

    • 金相分析： 通过显微镜检查材料显微组织（如晶粒度、夹杂物水平、相组成），评估热处理状态及是否存在脱碳、过烧等缺陷。

    • 硬度测试： 使用便携式里氏或超声波硬度计在法兰非工作表面进行现场抽查，布氏硬度计用于实验室精确测量。

• 1.3 表面与近表面缺陷检测

  • 技术要点：

    • 磁粉检测（MT）： 适用于铁磁性材料（如碳钢、低合金钢）。利用磁化后缺陷处漏磁场吸附磁粉的原理，检测密封面、倒角、焊缝区及高应力区域的表面裂纹、折叠、夹渣等。需注意磁化方向应覆盖所有可能缺陷方向。

    • 液体渗透检测（PT）： 适用于所有非多孔性材料。通过渗透剂渗入表面开口缺陷，经显像剂作用显示缺陷痕迹。主要用于非铁磁性材料（如奥氏体不锈钢）或现场无法磁化工作的铁磁性法兰的表面缺陷检查。

    • 涡流检测（ET）： 适用于导电材料，可快速检测表面及近表面裂纹、腐蚀坑等，常用于大批量小型法兰或螺栓孔的自动化筛查。

• 1.4 内部缺陷检测

  • 技术要点：

    • 超声检测（UT）： 是检测法兰内部体积型缺陷（如夹渣、气孔、白点）和面状缺陷（如裂纹、未熔合）的主要手段。采用纵波直探头检测与端面平行的缺陷，横波斜探头检测与表面成一定角度的缺陷（如颈部与焊缝区域）。需制作对比试块进行灵敏度校准。

    • 射线检测（RT）： 通常使用X射线或γ射线对法兰的铸造部位或对接焊缝进行拍片。能直观显示内部缺陷的平面形状和尺寸，但对垂直于射线方向的面积型缺陷（如裂纹）检出率较低，且需考虑安全防护。

2. 各行业检测范围的具体要求

• 2.1 石油化工与天然气行业

  • 高压、高温、临氢、腐蚀性介质工况普遍，要求最为严格。

  • 标准遵循： 主要依据ASME B16.5、B16.47、API 6A、NACE MR0175/ISO 15156（抗硫化物应力开裂）。

  • 特殊要求：

    • 100%无损检测： 通常要求对法兰密封面及本体进行100% MT或PT，对接焊缝进行100% RT或UT。

    • 硬度控制： 严格控制硬度上限，尤其在酸性环境（H2S），碳钢硬度通常要求≤ HRC22 (HB237)。

    • 材料验证： 需进行严格的材料追溯和附加试验，如晶间腐蚀试验（针对不锈钢）、低温冲击试验（用于低温工况）。

    • 环连接法兰（RJ）专项检测： 必须使用专用量规对密封环槽的尺寸、角度、圆度进行全检。

• 2.2 电力行业（火电与核电）

  • 高温高压蒸汽管道、给水系统对安全性要求极高。

  • 标准遵循： ASME B16.5、ASME BPVC（锅炉及压力容器规范）第III卷、RCC-M（核电站）。

  • 特殊要求：

    • 高温性能： 注重材料的高温持久强度、蠕变性能试验。

    • 严格的无损检测等级： 核电法兰几乎要求100% UT+MT/PT+RT（对焊缝），且执行更严格的验收标准。

    • 尺寸精度： 对法兰与管道的装配间隙、对中精度要求极高，以减小热应力。

• 2.3 船舶与海洋工程

  • 面临海水腐蚀、动态载荷、空间限制等挑战。

  • 标准遵循： 各船级社规范（如DNV-GL、ABS、CCS）、ISO标准、ASME。

  • 特殊要求：

    • 腐蚀防护检测： 对法兰及紧固件的镀层、涂层厚度（如锌层）进行测量。

    • 材料韧性： 强调低温冲击韧性，以适应极地或深海低温环境。

    • 紧凑型设计检测： 对异形、非标法兰的尺寸和空间干涉检查更为重要。

• 2.4 通用工业与建筑

  • 空调、供水、低压通风系统等。

  • 标准遵循： 国标GB、机械部JB、化工部HG等系列标准。

  • 特殊要求： 侧重于基础尺寸符合性、密封面平整度和粗糙度检查，通常以抽样检测为主，无损检测应用较少，除非用于特定压力容器或关键管线。

3. 检测仪器的原理和应用

• 3.1 三坐标测量机（CMM）

  • 原理： 通过探针接触工件表面，获取三维空间坐标点，经软件计算得出尺寸、形位公差。

  • 应用： 法兰PCD、孔径、位置度、平面度、同心度等几何参数的精密测量，尤其适用于复杂轮廓如环连接槽的检测。

• 3.2 超声波测厚仪与探伤仪

  • 原理： 探头发射超声波脉冲，测量其在工件上下表面反射回波的时间差，根据声速计算厚度。探伤时通过分析缺陷反射回波的位置和幅度判断缺陷。

  • 应用： 用于法兰壁厚、颈部厚度的快速测量，以及内部夹渣、裂纹、分层等缺陷的探测与定量。

• 3.3 数字式表面粗糙度仪

  • 原理： 驱动金刚石触针划过被测表面，将其微观不平度的垂直位移转化为电信号，经放大、滤波、计算后显示Ra、Rz等参数。

  • 应用： 对法兰密封面的粗糙度进行定量评价，确保达到规定的密封要求。

• 3.4 直读光谱仪（OES）

  • 原理： 电极与样品间产生火花或电弧，激发元素原子发射特征光谱，经分光系统分光后，由探测器测量各特征谱线强度，据此进行定量分析。

  • 应用： 现场快速、无损（微损）地对法兰材料进行化学成分定性、半定量或精确定量分析，用于材料牌号鉴别和混料筛查。

• 3.5 磁粉探伤机与渗透检测剂

  • 原理： MT基于磁力线在缺陷处畸变产生漏磁场吸附磁粉；PT基于毛细作用使渗透液进入缺陷，清洗后显像剂吸出缺陷内渗透液显示。

  • 应用： MT用于铁磁性法兰表面及近表面裂纹等缺陷的灵敏检测；PT用于所有材质法兰的表面开口缺陷检测。

• 3.6 激光跟踪仪/扫描仪

  • 原理： 利用激光干涉测距或绝对测距原理，结合角度编码器，动态跟踪目标反射镜的空间位置。

  • 应用： 用于超大直径法兰（如风电塔筒、大型容器）在现场安装前的几何尺寸、平面度、螺栓孔分布等的精密测量，实现数字化装配。
