C型钢检测技术内容

1. 检测项目分类及技术要点

C型钢的检测主要依据国家标准GB/T 6723-2017《冷弯型钢通用技术要求》、GB/T 6725-2017《冷弯型钢》以及相关行业标准（如JG/T 380-2012《建筑结构用冷弯薄壁型钢》）。检测项目分为四大类：

1.1 几何尺寸与外形检测

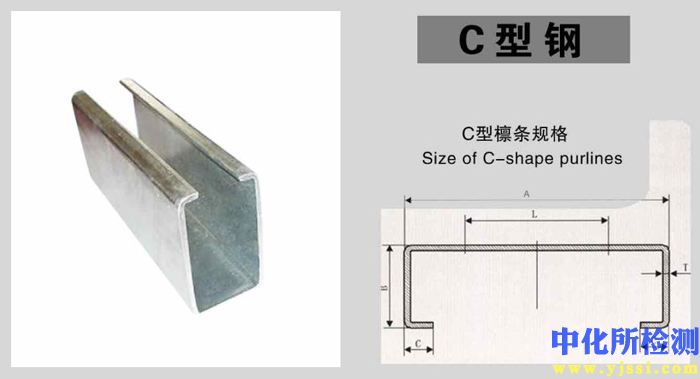

• 截面尺寸：

  • 高度（H）与宽度（B）： 在距离端部不小于100mm处，用分辨率不低于0.02mm的游标卡尺或专用样板测量。允许偏差通常为±(0.5~2.0)mm，具体取决于产品规格和精度等级。

  • 卷边高度（C）与斜角（θ）： 使用角度尺和卡尺测量，卷边高度偏差一般不超过±1.0mm，斜角偏差±1°~2°。

  • 厚度（t）： 使用分辨率不低于0.01mm的超声波测厚仪或千分尺在翼缘和腹板中部多点测量。负偏差不得超过公称厚度的3%~10%。

• 定尺长度（L）： 使用钢卷尺测量，长度允许偏差一般为0~+30mm（正偏差）。

• 弯曲度：

  • 侧向弯曲（镰刀弯）： 将型材置于平台上，用1m长直尺或拉线法测量其最大弯曲矢高（f），偏差要求≤ L/1000且最大值≤5mm。

  • 纵向弯曲（拱度）： 测量方法同上，允许偏差通常更严格。

• 端面切斜度（∆）： 用直角尺和塞尺测量端部相对于轴线的垂直度偏差，一般要求≤ H/100且不大于2.0mm。

1.2 力学性能检测

• 拉伸试验：

  • 取样： 按GB/T 2975规定，在型材腹板或翼缘上沿轧制方向截取矩形或圆形比例试样。

  • 参数： 测定屈服强度（ReL/ Rp0.2）、抗拉强度（Rm）、断后伸长率（A）。关键指标需符合设计牌号要求（如Q235B的ReL≥235MPa，Rm为370~500MPa）。

  • 设备： 微机控制电子万能试验机，遵循GB/T 228.1标准。

• 弯曲试验：

  • 目的： 评估材料的工艺塑性。

  • 方法： 按GB/T 232进行180°冷弯试验，弯心直径d通常为2a（a为试样厚度），要求弯曲外侧无裂纹。

• 硬度试验（辅助性）：

  • 方法： 对轻薄型C型钢可采用韦氏（W）或洛氏（HRB）硬度计在平面部位测试，间接反映材料强度。

1.3 化学成分分析

• 要求： 主要针对有牌号要求的C型钢（如Q235、Q355）。需检测碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S） 五大元素含量。

• 方法： 采用火花直读光谱仪（OES） 或碳硫分析仪+电感耦合等离子体发射光谱仪（ICP-OES） 进行定量分析。其中P、S为有害元素，含量需严格控制在0.035%~0.045%以下。

1.4 表面质量与涂层检测

• 表面缺陷： 目视或低倍放大镜检查，不允许存在影响使用的裂纹、结疤、折叠、气泡和划痕。镀锌层表面应连续、无漏镀。

• 涂层检测：

  • 镀锌层：

    • 厚度： 使用磁性测厚仪 依据GB/T 4956测量，双面平均值应符合要求（如Z80表示双面总锌量≥80g/m²）。

    • 附着力： 按GB/T 5270进行划格试验，涂层无剥离。

    • 均匀性（硫酸铜试验）： 依据GB/T 2972，浸蚀次数达标。

  • 防腐涂层（如彩涂）： 额外检测涂层厚度、光泽度、色差、铅笔硬度、耐冲击性、耐盐雾性等。

2. 各行业检测范围的具体要求

C型钢的应用领域决定了其检测重点和标准的差异。

2.1 建筑结构行业（主体承重、檩条、墙梁）

• 核心标准： GB 50018《冷弯薄壁型钢结构技术规范》、JG/T 380。

• 重点要求：

  • 力学性能与尺寸精度要求最高。 特别是屈服强度和定尺长度偏差，直接影响结构安全与安装。

  • 需进行承载力（局部屈曲、畸变屈曲）验算， 对材料厚度及均匀性、冷弯后的强度增强效应（冷弯效应）有量化评估。

  • 防火要求： 在特定建筑中，可能需检测耐火极限或涂层的防火性能。

2.2 仓储物流行业（货架用C型钢）

• 核心标准： GB/T 27924《工业货架规格尺寸与额定荷载》、RB/T 054《货架使用规范》。

• 重点要求：

  • 尺寸一致性与孔位精度是关键。 立柱的孔距累计误差需严格控制（通常±0.5mm/m），以确保横梁顺利装配。

  • 对材料韧性要求高， 需关注低温冲击性能（如用于冷链仓储）。

  • 表面处理侧重耐磨与防锈， 涂层附着力测试频繁。

2.3 汽车制造与交通运输（车厢骨架、护栏）

• 核心标准： 涉及汽车行业标准如QC/T 29034，以及交通工程标准如JT/T 281。

• 重点要求：

  • 轻量化与高强度并举。 广泛使用高强钢（如S420MC、S550MC），对拉伸强度和成分控制严格。

  • 抗疲劳性能至关重要， 可能需要进行振动疲劳试验。

  • 耐腐蚀要求极高， 多采用热浸镀铝锌或高锌层镀锌，盐雾试验时间要求长达1000小时以上。

2.4 机械制造与通用领域

• 核心标准： 通用GB/T 6723、6725为主，兼顾特定设备标准。

• 重点要求：

  • 检测项目相对全面，但侧重与具体功能的匹配。

  • 对截面特性的惯性矩（I）、截面模量（W）等参数有核算要求。

  • 表面质量是通用基础要求。

3. 检测仪器的原理和应用

3.1 尺寸与外形测量仪器

• 激光扫描仪/轮廓仪：

  • 原理： 利用激光三角测量法，高速扫描型材截面，通过CCD传感器捕捉激光线变形，计算出轮廓点的三维坐标。

  • 应用： 在线或离线非接触式测量全部截面尺寸、弯曲度、翘曲等，效率高，数据可生成检测报告和SPC统计分析。

• 高精度数字卡尺、千分尺、深度规：

  • 原理： 容栅或光栅位移传感，将机械位移转化为数字信号。

  • 应用： 用于关键尺寸的离线复核或现场抽检，便携灵活。

3.2 力学性能测试仪器

• 微机控制电子万能试验机：

  • 原理： 伺服电机驱动滚珠丝杠施加轴向拉力，通过高精度负荷传感器和引伸计分别实时测量载荷与变形，软件根据标准算法自动计算强度、延伸率等。

  • 应用： 执行拉伸、弯曲、压缩等标准试验，是核心力学检测设备。

• 摆锤式冲击试验机：

  • 原理： 将摆锤抬升至预定高度获得势能，释放后冲击并冲断试样，剩余能量使摆锤回摆，通过角度差计算试样吸收的冲击功（KV2）。

  • 应用： 评价材料在动载荷下的韧性，尤其对于低温环境使用的C型钢。

3.3 成分与涂层分析仪器

• 火花直读光谱仪（OES）：

  • 原理： 样品作为电极，在高能火花激发下，元素原子发射特征波长光谱，经光栅分光后，由光电倍增管检测特定波长光强，通过校准曲线定量分析元素含量。

  • 应用： 炉前快速成分控制与成品材牌号验证，分析速度快（约20秒），精度高。

• 磁性测厚仪：

  • 原理： 基于磁感应或涡流效应。磁感应式用于测量非磁性涂层（如油漆、塑料）在磁性基体（钢）上的厚度；涡流式用于测量非导电涂层在非磁性金属基体上的厚度。

  • 应用： 快速无损测量镀锌层、彩涂层厚度，需在标准板上校准。

3.4 微观与缺陷分析仪器

• 金相显微镜：

  • 原理： 利用光学放大系统观察经切割、镶嵌、磨抛、腐蚀后的试样表面，揭示材料显微组织（如晶粒度、相组成）。

  • 应用： 分析冷弯加工后的组织变化、焊接热影响区特性以及缺陷的微观形貌。

• 超声波探伤仪：

  • 原理： 压电换能器发射高频超声波进入材料，遇到内部缺陷（如夹杂、分层）或底面会发生反射，通过分析反射波的位置和幅度判断缺陷。

  • 应用： 对重要结构用厚壁C型钢进行内部缺陷检测。
