螺丝检测技术详解

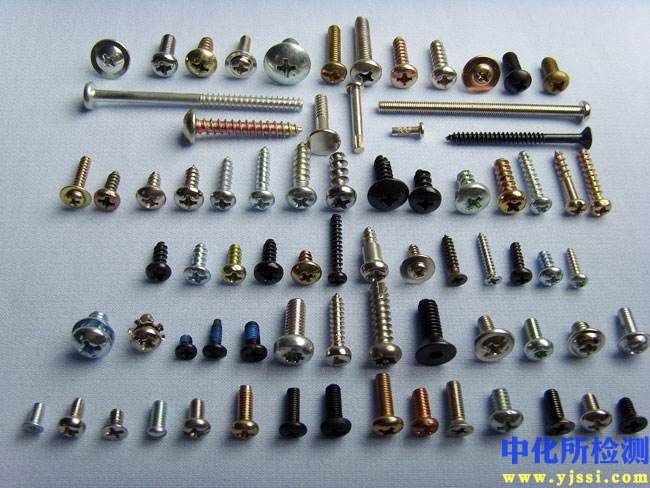

1. 检测项目分类及技术要点

螺丝检测项目主要分为几何尺寸检测、机械性能检测、材料与表面质量检测及功能性检测四大类。

1.1 几何尺寸检测

• 主要参数：

  • 头部：对边宽度、对角度、头部高度/厚度、槽深/槽宽。

  • 杆部：大径（外径）、中径、小径、螺距、螺纹角度、牙型轮廓。

  • 整体：总长、螺纹长度、杆长、末端型式（如倒角角度）。

• 技术要点：

  • 螺纹检测：螺距误差和牙型半角误差直接影响旋合性。中径是控制配合松紧的核心尺寸，需通过三针法或扫描测量精确控制。

  • 量规检验：使用通规（“GO”规）和止规（“NO GO”规）进行快速综合检验。通规应顺利旋入，止规旋入不得超过2圈，用于检验作用中径和单一中径的极限。

  • 全尺寸测量：需使用高精度影像测量仪或螺纹扫描仪，依据GB/T 196、GB/T 197（国标）或ISO 724、ISO 965（国际标准）进行。

1.2 机械性能检测
依据ISO 898-1（碳钢及合金钢螺栓）等标准。

• 核心项目：

  • 硬度：维氏硬度（HV）、洛氏硬度（HRC）或布氏硬度（HB）。需注意测试位置（如头部端面、杆部）及硬度值的换算与等效性。

  • 抗拉强度（Rm）：试样在拉伸断裂前承受的最大应力。性能等级如8.8、10.9、12.9级直接对应其最小抗拉强度（如800MPa、1000MPa、1200MPa）。

  • 屈服强度（Rp0.2）：产生0.2%塑性变形时的应力。高强度螺栓的关键指标。

  • 保证载荷试验：螺栓承受标准规定的载荷后，永久伸长量不得超过规定值（通常为12.5µm），验证其抗塑性变形能力。

  • 楔负载试验：在拉伸试验中，于螺栓头部下方加一楔垫，考核螺栓头杆结合部的强度。

  • 脱碳层测试：表面因热处理不当导致碳元素流失，会显著降低疲劳强度。需测量全脱碳层和部分脱碳层深度。

1.3 材料与表面质量检测

• 材料成分：采用光谱分析仪确保材料（如SWRCH10A、35CrMo等）符合标准。

• 表面缺陷：包括裂纹、折叠、毛刺、烂牙、烧黑等。常用磁粉探伤（适用于铁磁性材料）或涡流探伤进行表面及近表面检测。

• 表面处理：

  • 镀层厚度：使用电解测厚仪或X射线荧光测厚仪测量锌、镍等镀层厚度。

  • 氢脆风险：电镀后需在24小时内进行去氢烘烤（通常200-230°C，4小时以上），并进行氢脆延迟断裂试验（如斜楔法或持久载荷试验）。

1.4 功能性检测

• 扭矩-夹紧力关系：通过轴力-扭矩测试机，测量达到目标预紧力（夹紧力）所需的装配扭矩，计算总摩擦系数（μtot）。

• 破坏性测试：如螺丝刀槽扭矩测试，验证刀槽的抗拧溃能力。

2. 各行业检测范围的具体要求

2.1 汽车行业（最高要求）

• 标准体系：遵循ISO/TS 16949（现为IATF 16949）质量管理体系，广泛应用VDA（德国汽车工业协会）和各大主机厂标准。

• 核心要求：

  • 全尺寸检测：通常要求100%全尺寸测量并出具CPK（过程能力指数）报告，CPK≥1.33为基本要求，关键部位要求≥1.67。

  • 机械性能：除常规性能外，对疲劳强度（如交变载荷试验）、断裂韧性有极高要求。10.9级及以上高强度螺栓必须进行严格的脱碳层和表面缺陷检测。

  • 摩擦系数控制：装配扭矩一致性至关重要，要求对螺栓的摩擦系数（μ）进行批次监控，范围通常控制在0.10-0.16之间。

  • 清洁度与杂质：对发动机、变速箱用螺丝有严格的清洁度（非金属/金属颗粒重量）要求。

2.2 航空航天行业

• 标准体系：遵循AS9100体系，具体标准如NAS（美国国家航空航天标准）、MS（军用标准）及企业规范。

• 核心要求：

  • 材料认证：必须使用经认证的航空材料，提供完整的材料质保书和追溯链。

  • 无损检测（NDT）：100%进行荧光磁粉探伤或涡流探伤，不允许任何表面及近表面缺陷。

  • 应力持久与蠕变：在高温环境下使用的紧固件需进行应力持久和蠕变断裂试验。

  • 金相组织：要求检查材料的显微组织（如晶粒度、相组成），确保热处理状态符合要求。

2.3 通用机械与建筑行业

• 标准体系：主要遵循GB、ISO、DIN、ASTM等通用标准。

• 核心要求：

  • 批检为主：通常按批次抽检，而非100%检测。

  • 侧重安全：对钢结构用高强度大六角头螺栓和扭剪型螺栓（如GB/T 1228），需进行连接副的扭矩系数和螺栓的荷载变异系数测试，确保结构安全。

  • 环境适应性：根据使用环境（如潮湿、化工），可能需要额外的盐雾试验（如中性盐雾测试NSS 720小时以上）、二氧化硫腐蚀试验等。

2.4 电子/精密仪器行业

• 核心要求：

  • 微型化与高精度：螺丝尺寸极小（如M0.6-M2），需使用超高放大倍率的影像测量仪进行检测。

  • 外观与洁净度：对外观要求苛刻，无任何污渍、划痕。常用工业显微镜进行目视检查。

  • 防磁防锈：部分场景要求使用不锈钢或铜等非磁性、防锈材料。

3. 检测仪器的原理和应用

3.1 尺寸检测仪器

• 螺纹通止规（极限量规）：基于泰勒原则的接触式测量工具，用于快速判断螺纹的尺寸合格性，属于综合检验，无法获得具体数值。

• 光学影像测量仪：基于光学放大和CCD成像，通过软件进行边缘提取和几何计算。适用于螺丝头部尺寸、总长、螺距等非接触快速测量。对螺纹牙型的轮廓测量能力有限。

• 螺纹综合扫描仪：核心设备。采用接触式探针（如激光或高精度红宝石探针）沿螺纹牙侧进行三维扫描，直接获得螺纹中径、螺距、牙型角、牙底圆弧半径等参数的精确数值，并绘制实际轮廓与理论轮廓的对比图。是螺纹几何尺寸仲裁性测量的依据。

3.2 机械性能检测仪器

• 万能材料试验机：进行抗拉、屈服、保证载荷、楔负载等试验。通过传感器测量载荷，引伸计测量变形，软件自动绘制应力-应变曲线并计算结果。

• 硬度计：

  • 洛氏硬度计（HRC）：通过测量压头（金刚石圆锥）在初试验力和总试验力下的压痕深度差确定硬度。快速，适用于生产线。

  • 维氏硬度计（HV）：用正四棱锥金刚石压头，测量压痕对角线长度计算硬度。精度高，可测试小区域及薄层，常用于脱碳层硬度梯度测试。

• 金相显微镜：制备螺丝截面金相样品，通过光学放大观察材料的显微组织、晶粒度、脱碳层深度及表面缺陷的微观形态。

3.3 表面及材料分析仪器

• 光谱仪（直读/火花）：样品在电极激发下产生特征光谱，通过分析光谱波长和强度进行元素的定性定量分析，用于材料牌号验证和成分控制。

• 无损探伤设备：

  • 磁粉探伤机：对铁磁性螺丝充磁，表面或近表面缺陷会产生漏磁场吸附磁粉，形成可见显示。灵敏度高。

  • 涡流探伤仪：通有交流电的线圈在螺丝表面感应出涡流，缺陷会干扰涡流，导致线圈阻抗变化。适用于导电材料，可高速检测。

• 镀层测厚仪：

  • 库仑法测厚仪：通过电解溶解镀层，根据溶解电量计算厚度，精度高，为破坏性测量。

  • X射线荧光测厚仪（XRF）：用X射线激发镀层元素发出特征X射线，通过强度计算厚度。快速、非破坏性。

3.4 功能性测试仪器

• 轴力-扭矩测试机：将螺丝在模拟工况下拧紧，通过传感器同步测量施加的扭矩（T）和产生的轴向夹紧力（F）。用于计算摩擦系数（μ = T / (K * d * F)，其中K为系数，d为公称直径），是保证装配可靠性的关键测试。
