方管检测技术内容

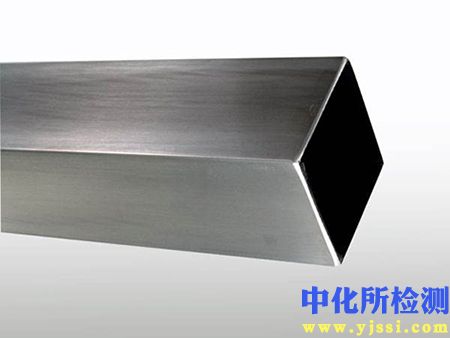

方管作为重要的结构件和输送件，其质量直接关系到最终产品的安全性、可靠性和使用寿命。系统的检测工作贯穿于原材料、生产过程及成品阶段。

1. 检测项目分类及技术要点

方管的检测项目可分为尺寸与外形检测、力学性能检测、化学成分分析、表面质量检测、内部质量检测及工艺性能检测六大类。

1.1 尺寸与外形检测

• 关键技术要点：

  • 边长与壁厚： 使用分辨率不低于0.01mm的数字千分尺或激光测径仪，在管材两端及中部至少测量6个点。允许偏差依据GB/T 6728《结构用冷弯空心型钢》或GB/T 3094《冷拔异型钢管》等标准。

  • 对角线差： 使用游标卡尺或专用量规测量同一截面两对角线长度之差，是控制方管“方整度”的关键指标，直接影响装配性能。

  • 弯曲度： 包括局部弯曲（挠度）和总弯曲度。将方管置于平台上，用塞尺测量管体与平台之间的最大间隙，或用直线度测量仪进行非接触扫描。

  • 扭转： 对于长尺寸方管，需检测绕轴线的扭转角度，通常使用V型块和角度规配合测量。

  • 定尺长度： 使用钢卷尺或激光测长仪测量。

1.2 力学性能检测

• 关键技术要点：

  • 拉伸试验： 按GB/T 228.1标准，在万能材料试验机上测定抗拉强度（Rm）、屈服强度（ReL/ Rp0.2）和断后伸长率（A）。试样通常从管体上截取并加工成平板或圆棒试样。

  • 硬度试验： 常用布氏（HBW，适用于壁厚较厚）、维氏（HV）或里氏（HL，便携式）硬度计。测量点需避开焊缝及明显缺陷区域，取多点平均值。

  • 冲击试验： 对于有低温韧性要求的方管（如结构用），按GB/T 229进行夏比V型缺口冲击试验，测定在指定温度（如-20℃, -40℃）下的冲击吸收能量（KV2）。

1.3 化学成分分析

• 关键技术要点：

  • 采用火花直读光谱仪（OES）对管体进行快速原位分析，获得C、Si、Mn、P、S及合金元素含量。

  • 对于仲裁或高精度要求，使用碳硫分析仪（红外吸收法）和电感耦合等离子体发射光谱仪（ICP-OES）进行实验室精确分析。

  • 成分需符合GB/T 699、GB/T 1591或相应产品标准的要求，其中P、S等有害元素含量是重点控制项。

1.4 表面质量检测

• 关键技术要点：

  • 目视检查： 在充足光照下（通常要求500 Lux以上），检查表面有无裂纹、折叠、结疤、刮伤、凹陷、锈蚀等缺陷。

  • 无损检测：

    • 磁粉检测（MT）： 适用于铁磁性材料（如碳钢、低合金钢方管）。能有效检测表面及近表面裂纹。按NB/T 47013.4标准操作，清晰显示缺陷磁痕。

    • 渗透检测（PT）： 适用于非铁磁性材料（如奥氏体不锈钢方管）。用于检测表面开口缺陷。清洗、渗透、显像步骤需严格控制时间。

1.5 内部质量检测

• 关键技术要点：

  • 超声波检测（UT）： 核心内部质量检测手段。采用多通道自动超声探伤系统，探头频率通常为2-10 MHz。

    • 纵伤检测： 使用斜探头，利用横波检测平行于管轴的缺陷（如纵向裂纹、分层）。

    • 横伤检测： 使用斜探头，检测垂直于管轴的缺陷。

    • 壁厚测量： 使用双晶直探头或延迟块直探头，精确测量壁厚并检测壁厚不均。

  • 涡流检测（ET）： 适用于导电材料，对表面及近表面缺陷反应灵敏，速度快，常用于生产线在线检测。能区分内外壁缺陷，但定性定量能力弱于UT。

1.6 工艺性能检测

• 关键技术要点：

  • 压扁试验： 按GB/T 246标准，截取一定长度的管段，在两平行板间压扁至规定距离H（H= (1+t)/(0.08+t) * t，t为壁厚），检查焊缝及母材是否出现裂纹或开裂。

  • 扩口试验/卷边试验： 检验方管端口承受径向扩张塑性变形的能力。

  • 焊缝无损检测： 对于有缝方管（如ERW高频焊管），焊缝是检测重点。除UT、ET外，对重要用途管可采用射线检测（RT），按NB/T 47013.2标准对焊缝进行拍片，能直观显示内部气孔、夹渣、未焊透等缺陷影像。

2. 各行业检测范围的具体要求

不同应用领域对方管的性能要求侧重点不同，检测范围和标准存在差异。

2.1 建筑钢结构行业

• 核心要求： 尺寸精度、力学强度、焊接性及低温冲击韧性。

• 具体要求： 严格执行GB/T 6728。对于高层、大跨度结构用管，需进行全截面拉伸试验（保证整体强度），并增加-20℃或更低温度的夏比冲击试验。焊缝需100%超声波检测。防腐涂层（如镀锌层）的厚度和附着力需定期检测。

2.2 机械制造与设备框架

• 核心要求： 尺寸精度高、直线度好、强度稳定。

• 具体要求： 侧重尺寸与形位公差的严格检验，特别是对角线差和直线度，以确保高精度装配。力学性能以满足设计强度为准，通常进行常规拉伸和硬度测试。表面质量要求较高，不允许有影响外观和疲劳强度的缺陷。

2.3 汽车制造（底盘、车身结构件）

• 核心要求： 高强度、轻量化、良好的抗疲劳性能和碰撞安全性。

• 具体要求： 多采用高强度钢（HSS）或齐全高强度钢（AHSS）方管。除常规检测外，需进行显微组织分析（金相检验） 以确认马氏体、贝氏体等强化相比例。疲劳试验是重要的评估手段。对焊缝质量要求极高，采用UT与RT结合检测。

2.4 流体输送（特殊场合）

• 核心要求： 承压能力、密封性、耐腐蚀性。

• 具体要求： 若用作承压管件，需按GB/T 3094或ASME标准进行水压试验或气压试验，试验压力为设计压力的1.5倍以上。不锈钢材质需进行晶间腐蚀试验（如GB/T 4334）。100%的涡流或超声波探伤是标配。

2.5 起重运输与物流装备

• 核心要求： 高刚性、高韧性、耐冲击。

• 具体要求： 重点保证屈服强度和冲击韧性。对关键受力部位方管，增加落锤撕裂试验（DWTT） 或更严格的冲击功要求。需严格检测表面裂纹，防止应力集中导致的疲劳失效。

3. 检测仪器的原理和应用

3.1 尺寸与外形检测仪器

• 激光测径/测厚仪： 利用激光三角测量法或激光扫描时差法，非接触、高精度地测量外径、边长和壁厚（需穿透式）。应用于高速在线检测。

• 激光直线度/平面度测量仪： 利用激光准直原理和位置敏感探测器（PSD），测量管体的弯曲和翘曲。

3.2 化学成分分析仪器

• 火花直读光谱仪（OES）： 样品作为电极，在氩气环境中产生火花放电，激发原子发光，通过光栅分光并由CCD检测特定波长光强，据此定量分析元素含量。快速、适用于现场和炉前分析。

• 电感耦合等离子体发射光谱仪（ICP-OES）： 样品溶液经雾化后送入等离子体炬中激发，检测发射光谱。精度极高，检测限低，用于痕量元素分析。

3.3 内部与表面无损检测仪器

• 多通道数字超声波探伤仪：

  • 原理： 压电晶片产生高频超声波脉冲耦合入工件，遇到缺陷或界面会发生反射，接收回波并分析其幅度、时间等信息。

  • 应用： 配备周向阵列探头和纵向探头的自动化系统，可实现方管全覆盖扫查，实时成像（C扫描、B扫描），智能识别缺陷。

• 涡流探伤仪：

  • 原理： 通有交变电流的线圈在导体表面感应出涡流，缺陷会扰动涡流场，导致线圈阻抗发生变化。

  • 应用： 穿过式或旋转探头式，特别适用于高速在线检测表面及近表面缺陷，对点状缺陷（如孔）敏感。

• X射线实时成像系统（RT）：

  • 原理： X射线穿透工件，由于缺陷部位与基体对射线吸收系数不同，导致透射强度差异，被平板探测器接收并转化为数字图像。

  • 应用： 主要用于焊缝检测，可动态观察，数字图像处理技术（DR）可增强缺陷对比度，实现自动评片。

3.4 力学性能试验设备

• 微机控制电液伺服万能试验机： 采用闭环伺服控制，精确控制加载速率和位移，实现拉伸、压缩、弯曲等多种试验，数据自动采集和处理。

• 全自动冲击试验机： 自动送样、摆锤释放、拾取试样并测量冲击能量，结果直接上传至数据库，提高效率和数据可靠性。

通过上述系统化的检测项目、差异化的行业要求及齐全的仪器应用，可全面有效地控制方管从原材料到成品的质量，满足各领域日益严苛的技术标准。
