硅钢检测技术内容

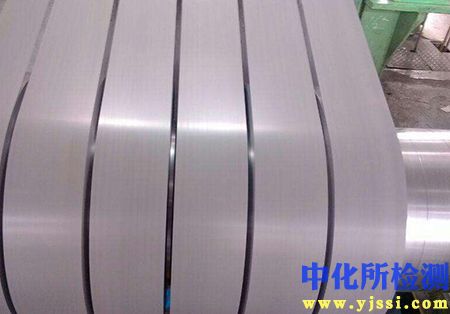

硅钢，作为电力工业、电子工业和电机制造业的核心软磁材料，其电磁性能、机械性能和尺寸精度直接决定了变压器、电机等设备的能效与可靠性。因此，系统、精确的检测是保障材料质量与应用性能的关键。

1. 检测项目分类及技术要点

硅钢的检测可分为电磁性能、力学性能、几何尺寸与涂层、金相组织与化学成分四大类。

1.1 电磁性能检测
此为硅钢最核心的检测项目，直接反映其磁化与损耗特性。

• 铁损（比总损耗）：单位重量硅钢在交变磁场中消耗的能量，是衡量材料节能效果的核心指标，通常以 $P_{1.5/50}$P1.5/50​（在1.5T磁感密度、50Hz频率下）和 $P_{1.0/400}$P1.0/400​（1.0T，400Hz）等典型条件标定。检测关键在于保证磁感波形为正弦波，并准确测量励磁功率。低铁损是硅钢研发和生产追求的永恒目标。

• 磁感应强度：材料在特定磁场强度（H）下能达到的磁通密度（B），通常以 $B_{50}$B50​、$B_{100}$B100​（在5000 A/m、10000 A/m磁场下的磁感）表示。高磁感有助于实现设备的小型化与轻量化。

• 磁极化曲线与磁导率：描绘从初始磁化到饱和全过程的基础曲线，用于计算设计所需的各种磁参数。检测需关注初始磁导率和最大磁导率。

• 励磁电流（磁场强度）：为达到特定磁通密度所需的磁化电流。较低的励磁电流可降低设备的无功损耗。

• 叠装系数：硅钢片在一定压力下叠片的总厚度与单片厚度之和的比值，影响铁芯的实际空间利用率，通常要求不低于97%。

1.2 力学性能与物理性能检测

• 硬度：通常采用维氏（HV）或洛氏（HRB）硬度，衡量材料的抗塑性变形能力，与冲剪加工性能相关。

• 抗拉强度与屈服强度：评估材料在制造过程中承受机械应力的能力，防止在拉矫、冲片时发生断裂。

• 伸长率：反映材料的塑性，对冲片后的边缘质量有影响。

• 密度：准确测量密度是计算铁损（W/kg）和质量的基础。

• 电阻率：影响涡流损耗，无取向硅钢通常通过添加合金元素（如硅、铝）来提高电阻率以降低损耗。

1.3 几何尺寸与涂层性能检测

• 厚度与厚度偏差：使用高精度接触式或非接触式测厚仪，公称厚度通常为0.23mm、0.27mm、0.30mm、0.35mm等，允许偏差通常在±0.02mm以内。

• 宽度与镰刀弯：影响自动叠装效率，需用光学测宽仪或直尺配合塞尺检测。

• 表面涂层性能：

  • 绝缘电阻：检测涂层绝缘性，防止片间短路。

  • 层间电阻：模拟实际叠片压力下的绝缘性能。

  • 附着性：通过弯曲、拉伸或胶带剥离试验评估。

  • 耐腐蚀性：通过盐雾试验或湿热试验评估。

  • 涂层厚度：采用X射线荧光或涡流法测量，通常在1-5μm范围。

1.4 金相组织与化学成分分析

• 晶粒尺寸与取向：无取向硅钢要求均匀的等轴晶粒；取向硅钢则要求高度一致的戈斯织构（{110}<001>）。采用金相显微镜与电子背散射衍射（EBSD）分析。

• 夹杂物分析：利用扫描电镜（SEM）与能谱仪（EDS）分析AlN、MnS等抑制剂的数量、尺寸与分布，对取向硅钢尤为重要。

• 化学成分：采用火花直读光谱仪或电感耦合等离子体发射光谱仪（ICP-OES）精确测定C、Si、Mn、P、S、Al、N等元素含量。其中硅含量（0.5%-6.5%）是决定电阻率和硬度的关键因素。

2. 各行业检测范围的具体要求

不同应用领域对硅钢性能的侧重点有显著差异。

2.1 电力变压器行业（主要使用取向硅钢）

• 极端重视铁损与磁感：尤其是 $P_{1.7/50}$P1.7/50​ 及 $B_{800}$B800​（在800 A/m下的磁感）。高牌号（如075、080等级）要求铁损极低，磁感极高，以实现变压器空载损耗的最小化。

• 严格的时效稳定性要求：材料在长期使用或高温退火后，铁损和磁感的变化必须极小。需进行时效处理（如150℃，持续数小时）后复测。

• 对涂层绝缘性、耐热性与附着性要求苛刻：需耐受变压器浸渍漆和高温烘烤工艺。

• 叠装系数要求高：通常不低于97%。

2.2 大中型电机行业（主要使用中高牌号无取向硅钢）

• 综合平衡铁损与磁感：既要求较低的 $P_{1.5/50}$P1.5/50​，也要求较高的 $B_{5000}$B5000​ 和 $B_{10000}$B10000​，以兼顾电机效率与功率密度。

• 对力学强度要求较高：电机转子用钢需承受高速旋转的离心力，要求较高的抗拉强度和疲劳强度。

• 对厚度均匀性及同板差控制严格：影响高速冲压的模具寿命和定转子铁芯的动平衡。

2.3 小型电机、微特电机及家用电器行业（主要使用中低牌号无取向硅钢）

• 侧重材料成本与加工性能：对铁损和磁感的要求相对宽松。

• 强调冲压性能：要求材料硬度适中，冲片毛刺小，模具磨损低。

• 对涂层附着性和耐腐蚀性有明确要求：适应多样化的使用环境。

2.4 高频电抗器、中频变压器行业（使用薄规格或取向硅钢）

• 高频铁损是关键：重点关注 $P_{0.5/400}$P0.5/400​、$P_{1.0/1000}$P1.0/1000​ 等中高频条件下的损耗。

• 要求良好的直流偏置性能：即在一定直流磁场叠加下，磁导率的衰减特性。

3. 检测仪器的原理和应用

3.1 爱泼斯坦方圈与单片测量仪

• 原理：爱泼斯坦方圈是国际标准（IEC 60404-2）方法。将条片试样构成闭合磁路，通过初级线圈励磁，次级线圈感应，采用功率表法或数字化波形采集法，测量特定磁感峰值（B_m）下的总损耗。单片测量仪（如SST，IEC 60404-3）原理类似，但直接测试单片样品，磁路更接近实际叠片状态，尤其适用于取向硅钢。

• 应用：爱泼斯坦方圈是仲裁和实验室基准方法，用于所有牌号的标定和验证。单片测量仪是生产线在线或离线快速检测的主流设备，速度快，重复性好。

3.2 磁通计/磁场测量仪与B-H分析仪

• 原理：基于电磁感应定律和安培环路定律。通过积分电路测量感应电压得到磁通变化，结合霍尔探头测量的磁场强度H，直接绘制动态磁滞回线，计算所有磁参数。

• 应用：广泛应用于研发和质量控制，可测量直流、交流及任意波形下的磁性能。对于测量初始磁化曲线、磁导率、直流磁性能至关重要。

3.3 金相与微观分析仪器

• 光学显微镜：观察晶粒尺寸、夹杂物形貌。

• 扫描电子显微镜（SEM）与电子背散射衍射（EBSD）：SEM用于高倍率观察微观组织和析出物；EBSD用于精确分析晶体取向和织构组分，是评价取向硅钢 Goss 织构完善度的核心工具。

• X射线衍射仪（XRD）：进行宏观织构的定量分析。

3.4 成分与表面分析仪器

• 火花直读光谱仪：用于生产线和实验室的快速化学成分定量分析。

• X射线荧光光谱仪（XRF）：用于涂层成分和无损涂层厚度测量。

• 激光波谱仪：用于精确、快速的硅钢表面绝缘涂层厚度测量。

3.5 力学与尺寸仪器

• 万能材料试验机：测量抗拉强度、屈服强度、伸长率。

• 高精度数字式测厚仪：接触式（千分表）用于高精度实验室测量；非接触式（激光、射线）用于高速在线检测。

• 表面轮廓仪/粗糙度仪：测量表面粗糙度Ra值，影响叠装系数和涂层附着力。

现代硅钢检测正朝着 “在线化、智能化、高精度、多参数集成” 方向发展，如将在线测厚、板形测量与涡流法测层间电阻等功能集成，并结合大数据模型进行质量预测与控制。
