节流器测试技术内容

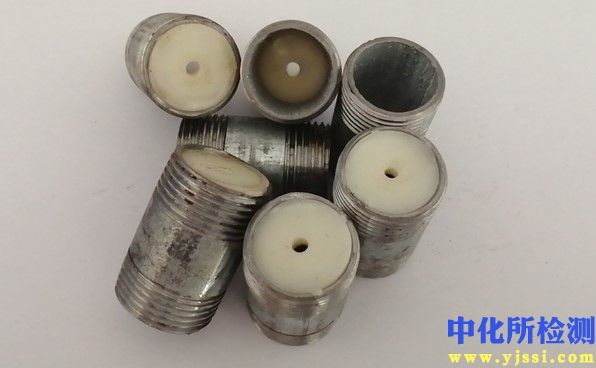

节流器（又称限流器、扼流器）作为一种通过控制流体流通截面来调节压力、流量或实现压降的关键流体控制元件，其性能的精确测试是确保整个流体系统（如油气井、化工装置、 HVAC 系统等）安全、高效和稳定运行的基础。测试的核心目标是验证其流量-压差特性、流通能力、临界流状态以及结构完整性。

1. 检测项目分类及技术要点

节流器测试主要分为性能测试、结构完整性测试和工况模拟测试三大类。

1.1 性能测试

• 流量-压差特性测试：

  • 技术要点： 在恒定入口压力或流量下，测量节流器上下游的压差，绘制流量系数（Cv 或 Kv 值）曲线或压差-流量关系曲线。测试应涵盖从亚临界流到临界流（壅塞流）的整个范围。对于可调式节流器，需在不同开度下重复测试。

  • 关键参数： 流量系数（Cv/Kv）、流阻系数（ζ）、临界压差比（对于气体和蒸汽）。

• 临界流（壅塞流）测试：

  • 技术要点： 确定节流器下游压力降低至不再影响流量时的临界压力比。对于可压缩流体（气体、蒸汽）至关重要。通过逐步降低背压，监测流量不再增加时的状态。

  • 关键参数： 临界压力比、最大流量（阻塞流量）。

• 流量系数与开度关系测试（针对可调式）：

  • 技术要点： 精确测量阀芯、阀板或针阀的位移与相应流量系数之间的关系，验证其调节线性度或特定特性（如等百分比、线性）。

• 内漏测试：

  • 技术要点： 在完全关闭状态下，向入口施加规定压力，测量通过节流元件的泄漏率。通常采用水或空气作为试验介质，需遵循 API 598、ISO 5208 或 MSS-SP-61 等标准规定的允许泄漏等级。

1.2 结构完整性测试

• 静压壳体检试：

  • 技术要点： 用液体（通常是水）充满阀腔并加压至额定压力的1.5倍（或标准规定值），保压一定时间（如 API 6A 要求最少15分钟），检查阀体、阀盖等承压部件有无可见泄漏、永久变形或破裂。

• 高压气体测试：

  • 技术要点： 对于主要用于气体的节流器，需进行气体压力测试，通常使用氮气或氦气，压力为额定压力的1.1倍或更高，配合检漏液或更灵敏的泄漏检测方法（如氦质谱检漏）。

• 材料与涂层检测：

  • 技术要点： 包括化学成分分析、力学性能测试（拉伸、冲击、硬度）、金相检验，以及针对耐腐蚀、抗冲蚀涂层的厚度测量、结合力测试（如划格法、拉拔法）和孔隙率检测。

1.3 工况模拟测试

• 多相流测试：

  • 技术要点： 模拟油气田中的气-液-砂多相流动条件，评估节流器的冲蚀磨损特性、振动噪声水平和流量控制稳定性。需精确控制各相的比例、流速和固体颗粒含量。

• 高温高压（HPHT）测试：

  • 技术要点： 在接近或达到节流器额定温度和压力极限的条件下进行性能与完整性测试，验证其材料、密封和功能在极端工况下的可靠性。

• 耐久性与循环测试：

  • 技术要点： 对可调式节流器执行数千次乃至数万次的连续开关循环或调节动作，评估其驱动机构、阀座、阀芯等运动部件的磨损和疲劳寿命。

2. 各行业检测范围的具体要求

2.1 石油与天然气（上游钻采）

• 井下节流器与地面油嘴： 严格遵循 API 6A（井口和采油树设备规范）、API 19G1/ISO 21789（井下节流器规范）标准。测试压力极高，常达70MPa以上，需进行严格的HPHT测试、多相流含砂冲蚀测试以及硫化氢（H2S）环境下的抗硫化物应力开裂（SSC）测试（NACE MR0175/ISO 15156）。强调在临界流状态下的稳定性与抗振性。

2.2 过程工业（化工、石化、电力）

• 调节阀与限流孔板： 遵循 ISA/IEC 60534（工业过程控制阀）、ASME B16.36（孔板法兰）等标准。重点在于精确的流量特性（Cv值）标定、阀座泄漏等级（通常为ANSI/FCI 70-2等级IV-VI）、材料对工艺介质的兼容性（腐蚀测试）以及防火安全测试（API 607/ISO 10497）。

2.3 航空航天（燃油与液压系统）

• 燃油计量活门、液压限流器： 遵循SAE AS 系列、MIL-STD-810（环境适应性）等航空标准。要求极高的精度和可靠性。测试包括极宽温度范围（-55°C 至 135°C+）下的性能测试、高循环寿命测试（百万次以上）、耐介质性（燃油、液压油）测试以及在振动、冲击环境下的功能保持性测试。

2.4 HVAC与制冷

• 膨胀阀、平衡阀： 遵循 AHRI 标准（如 AHRI 750）。测试焦点在于制冷剂介质下的流量特性、过热度调节特性（针对热力膨胀阀）、内部泄漏量以及噪声水平。需在模拟实际制冷循环的焓差实验室中进行综合性能验证。

2.5 汽车工业（发动机与燃油系统）

• EGR阀、燃油轨限流器： 遵循汽车行业特定的测试规范（如大众 PV、通用 GMW 等）。测试包括高低温循环耐久性、介质（废气、汽油/柴油）兼容性、振动疲劳测试，以及快速响应特性（针对电控节流阀）的评估。

3. 检测仪器的原理和应用

3.1 流量测量设备

• 临界流文丘里喷嘴（音速喷嘴）：

  • 原理： 基于气体在喷嘴喉部达到音速（马赫数=1）时形成临界流的原理。此时质量流量仅与上游滞止压力和温度有关，与下游压力无关，是气体流量测量的高精度初级标准。

  • 应用： 作为标准表校准其他流量计，广泛用于气体节流器的出厂测试和实验室高精度流量测量。

• 科里奥利质量流量计：

  • 原理： 利用流体流过振动管时产生的科里奥利力效应，直接测量质量流量，精度高，不受流体物性（密度、粘度）变化影响。

  • 应用： 适用于液体、气体及多相流的质量流量精确测量，是节流器性能测试的核心设备。

• 涡轮流量计/涡街流量计：

  • 原理： 分别基于叶轮旋转速度或卡门涡街脱落频率与流速成正比的关系测量体积流量。

  • 应用： 用于清洁单相流体（水、油、气）的流量测量，成本相对较低，响应快。

3.2 压力与压差测量

• 高精度压力变送器/传感器：

  • 原理： 采用压阻式、电容式或硅谐振式原理，将压力信号转换为电信号。

  • 应用： 测量节流器上游和下游的绝对压力或表压。用于压差测量时，需选用高静压、低量程的专用差压变送器，精度通常要求达到读数的±0.075%或更高。

• 数字压力计/标准压力模块：

  • 原理： 作为校准和精密测量参考，通常基于石英谐振或活塞式原理。

  • 应用： 用于在线校准测试系统中的压力变送器，保证压力测量链的溯源性。

3.3 数据采集与控制系统（DAQ & SCADA）

• 原理： 由高速高精度模拟/数字采集卡、PLC（可编程逻辑控制器）和上位机软件组成，实现对压力、温度、流量、位移等信号的同步高速采集、实时处理和闭环控制（如PID控制压力或流量）。

• 应用： 自动化测试流程的核心，实现测试工况的精确建立与稳定，自动记录数据、生成曲线和报告。

3.4 专用测试装置

• 流量系数（Cv）测试台：

  • 组成： 通常为闭式循环管路系统，集成精密水泵/空压机、稳压容器、换热器、标准流量计、压力/温度测点、数据采集系统。可切换水、空气等不同试验介质。

  • 应用： 依据 ISA/IEC 60534 等标准，系统性地测量节流器的额定流量系数和流量特性。

• HPHT测试釜：

  • 组成： 高强度压力容器、电加热系统、超高压泵注入系统、高温高压传感器及安全泄放装置。

  • 应用： 模拟深井、超深井的极端环境，对井下节流器等设备进行综合性能与耐久性评估。

• 多相流冲蚀试验环道：

  • 组成： 复杂闭式循环系统，能精确配比和混合气、液（水或油）、固体（石英砂）多相介质，配备在线颗粒浓度监测、高速摄像和声发射监测设备。

  • 应用： 定量研究节流器在多相流条件下的冲蚀磨损速率、流致振动和流动噪声。
