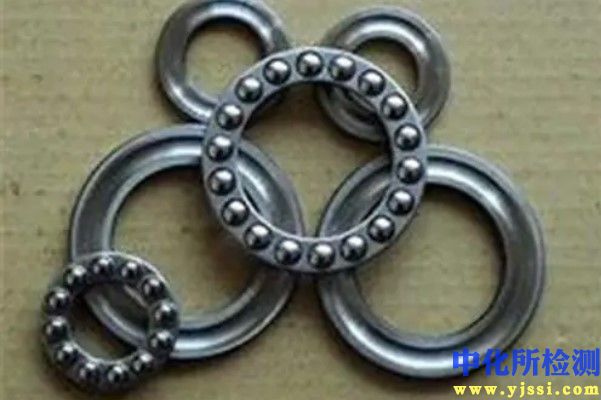

推力球轴承检测技术

1. 检测项目分类及技术要点

推力球轴承的检测项目主要分为几何精度、材料性能、旋转性能、表面质量及寿命可靠性五大类。

1.1 几何精度检测

• 沟道曲率半径与中心位置： 使用轮廓仪或高精度三坐标测量机（CMM）进行非接触扫描。沟道曲率半径偏差需控制在公称值的±2%以内，中心位置误差不超过±10μm，以确保球体接触角稳定、载荷分布均匀。

• 沟道摆动与平行度： 将轴承安装在标准心轴上，使用高精度电感测微仪测量沟道的轴向摆动。对于普通级轴承，轴圈与座圈沟道的平行度偏差应≤8μm；精密级（P4级以上）则要求≤3μm。

• 球径差与分组选配： 使用激光球径分选仪，精度达0.1μm。一组轴承内所用钢球的直径变动量（球径差）通常不得超过公称直径的0.5μm，并按0.5μm间隔进行精密分组，以实现低振动、低噪音装配。

• 装配高与游隙： 在专用轴向游隙测量仪上施加规定预载荷（通常为5-10N），测量轴圈与座圈在轴向的相对位移量。轴向游隙是核心参数，需根据应用工况精确控制，一般范围在10-50μm。

1.2 材料性能检测

• 钢材质量： 采用光谱分析仪对套圈和钢球材料（通常为GCr15或GCr15SiMn）进行化学成分分析，确保碳、铬、锰、硅等元素含量符合GB/T 18254标准。

• 硬度与硬化层深度： 使用洛氏硬度计（HRC）和维氏硬度计（HV）测量。套圈和钢球淬火后硬度应达到HRC 61-65，回火后硬度不低于HRC 58。有效硬化层深度需通过金相法或硬度梯度法测定，通常要求≥1.5mm。

• 金相组织： 依据JB/T 1255标准，在500倍金相显微镜下观察，要求马氏体组织≤3级，残余奥氏体≤8%，碳化物分布均匀、无网状缺陷。

1.3 旋转性能检测

• 启动摩擦力矩与旋转灵活性： 在摩擦力矩测试仪上，于无负载或轻载（<1%额定动载荷）条件下，测量轴承从静止到启动所需的最大力矩。要求启动平稳，无异响或卡滞。

• 旋转精度（轴向跳动）： 在精密旋转工作台上，使用非接触位移传感器测量轴圈基准端面的轴向跳动。精密级轴承轴向跳动量需≤5μm。

• 振动与噪音（NVH）： 在符合GB/T 24610.2标准的振动测量仪上进行。测量轴承在特定转速（如1800r/min）下的振动加速度有效值（通常要求中低频段≤45dB，高频段≤40dB），并进行噪音频谱分析，以识别制造缺陷。

1.4 表面质量检测

• 表面粗糙度： 使用触针式或白光干涉表面轮廓仪测量沟道及滚动体表面。沟道Ra值通常要求≤0.08μm，Ry≤0.5μm。

• 表面缺陷： 采用自动光学检测（AOI）系统或涡流探伤仪，检测裂纹、锈蚀、划伤、剥落等。缺陷深度不允许超过成品最小磨削余量。

1.5 寿命与可靠性检测

• 耐久性试验： 在专用推力轴承寿命试验机上，施加额定轴向动载荷，进行加速寿命试验。记录失效时间，通过威布尔分布统计分析额定寿命L10。

• 温升试验： 测量轴承在最高工作转速和规定负载下的温升，通常要求稳定后温升不超过环境温度45K。

2. 各行业检测范围的具体要求

不同应用领域对推力球轴承的性能侧重点差异显著，检测范围与标准相应调整。

• 汽车行业（变速箱、转向系统）：

  • 核心要求： 高可靠性、低噪音、耐冲击。

  • 检测重点： 强化模拟工况的耐久性试验（如变载荷谱测试）、严格的NVH性能检测（全频段振动分析）、以及高低温（-40℃至150℃）下的密封与润滑剂相容性测试。清洁度要求苛刻，需依据VDA 19标准进行颗粒物分析。

• 航空航天与军工领域：

  • 核心要求： 超高精度、极端环境适应性、极致可靠性。

  • 检测重点： 几何精度达到P2/UP级超精密标准；进行真空、高低温交变（-196℃至300℃）、高速（dn值>1.5×10⁶）等极端环境模拟测试；材料需进行100%无损探伤（荧光渗透或工业CT）；寿命试验需采用小子样可靠性评估方法。

• 重型机械与机床行业（立式车床、大型立式泵）：

  • 核心要求： 高承载能力、高刚性、运行平稳。

  • 检测重点： 侧重于额定静载荷与额定动载荷的验证测试；检测在重载下的弹性变形量（刚度）；沟道接触斑点检查（涂红丹法）以评估载荷分布；对于机床主轴用轴承，旋转精度和温升控制是绝对核心。

• 家电及通用机械（洗衣机、水泵）：

  • 核心要求： 成本可控、低噪音、满足设计寿命。

  • 检测重点： 检测项目相对标准化，侧重于批次抽检的旋转灵活性、噪音值和常规寿命试验。对防水防尘性能有明确要求，需进行盐雾试验或防水等级测试。

3. 检测仪器的原理和应用

• 三坐标测量机（CMM）：

  • 原理： 通过精密导轨和探头系统，在三维空间内探测工件表面点坐标，通过软件拟合成几何元素并进行尺寸、形位公差计算。

  • 应用： 用于测量套圈的沟道位置、直径、平行度、平面度等综合几何参数，是尺寸仲裁的终极手段。

• 轮廓测量仪：

  • 原理： 分为接触式（触针）和非接触式（激光/白光干涉）。触针式通过金刚石探针划过表面，将垂直位移转换为电信号；白光干涉仪利用光的干涉原理获取表面三维形貌。

  • 应用： 专门用于高精度测量沟道、挡边的曲率半径、圆弧轮廓度及表面粗糙度。

• 轴向游隙测量仪：

  • 原理： 将被测轴承置于上下标准测块之间，上测块施加恒定测量力，通过高精度位移传感器（如电感式）测量轴圈在消除游隙前后的轴向位移量。

  • 应用： 专用于快速、精确测量推力球轴承的轴向游隙，是装配工序的关键控制设备。

• 轴承振动与噪音测量仪：

  • 原理： 轴承在特定负载和转速下旋转，其振动通过压电加速度传感器转换为电信号，经放大器、滤波器处理后，计算振动速度或加速度的有效值、峰值，并进行FFT频谱分析。噪音在消音室中用传声器采集分析。

  • 应用： 用于轴承动态性能的定量评价，诊断制造缺陷（如保持架碰撞、沟道损伤、异物侵入）。

• 摩擦力矩测量仪：

  • 原理： 通常采用扭矩传感器直接测量或通过测量驱动电机的电流反算。轴承在低转速下旋转，传感器输出与摩擦力矩成正比的信号。

  • 应用： 评估轴承的旋转灵活性、润滑脂的拖曳效应及装配质量，对精密仪器轴承尤为重要。

• 光谱分析仪与硬度计：

  • 原理： 光谱仪利用物质受激发的特征光谱进行元素定性定量分析；洛氏/维氏硬度计通过测量压头在特定力下的压痕深度或对角线长度来换算硬度值。

  • 应用： 材料入场检验和热处理工艺验证的核心设备，确保材料成分和热处理硬度符合标准。

• 寿命与性能试验机：

  • 原理： 模拟实际工况，对轴承施加轴向载荷并驱动旋转，集成传感器实时监测振动、温度、扭矩等参数，直至失效或到达预定时间。

  • 应用： 验证轴承的额定寿命（L10）和可靠性，是产品研发和质量认证的最终试验环节。
