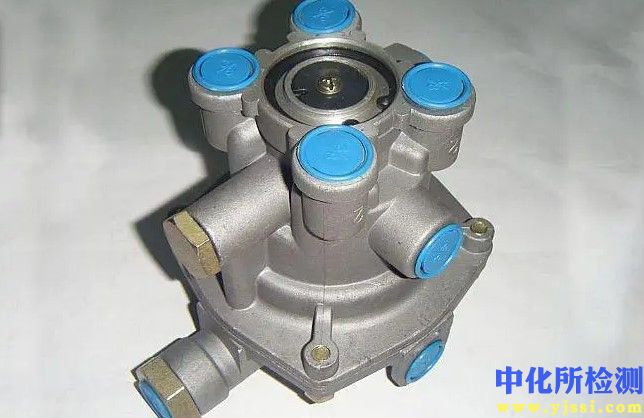

继动阀测试技术内容

1. 检测项目分类及技术要点

继动阀的测试旨在验证其静态性能、动态响应及长期可靠性，主要检测项目及技术要点如下：

1.1 静态性能测试

• 启闭压力与排气压力：

  • 技术要点： 测量继动阀开始向工作腔充气（开启）和停止充气并开始排气（关闭）时的控制压力值。要求开启压力精准、关闭迅速，无拖滞现象。典型值范围通常为开启压力20-40 kPa，关闭压力略低于开启压力2-15 kPa，具体依据阀的调定值。

  • 泄漏测试： 在关闭状态下，向进气口施加额定工作压力（如800 kPa），测量排气口的泄漏量；在工作状态下，测试各接口间的内泄漏。允许泄漏量通常要求极低，如使用泄漏检测液时，5分钟内不得出现可见气泡，或泄漏率低于10 cm³/min（依据标准如ISO 13846、GB/T 7922等）。

• 输入-输出压力特性（压力平衡测试）：

  • 技术要点： 测试输出气压对输入控制压力的跟随特性及平衡能力。在给定控制压力下，输出压力应能迅速建立并稳定在对应的平衡值，差值通常要求小于10-20 kPa。绘制“控制压力-输出压力”曲线，应呈线性且无显著迟滞环。

• 流量特性（通过能力测试）：

  • 技术要点： 测量在特定压差下，阀的流量能力（如容积流量L/min或质量流量kg/s）。常用Cv值（流量系数） 或KV值来量化。测试时需在标准工况（如进口压力700 kPa，出口压力与进口压差为100 kPa）下，测量通过阀的稳定流量。此参数直接影响制动系统的充排气速度。

1.2 动态响应测试

• 响应时间测试：

  • 技术要点： 测量控制压力阶跃变化时，输出压力达到稳定值特定百分比（如10%到90%）所需的时间。包括充气响应时间和排气响应时间。对于商用车制动系统，典型要求是全行程充/排气响应时间小于150-300毫秒。测试需使用高频压力传感器（>1 kHz）和数据采集系统。

• 耐久性与疲劳测试：

  • 技术要点： 模拟实际工况进行高频次循环测试，验证阀的寿命。通常要求完成50万至200万次以上的工作循环后，其静态性能仍在允许公差范围内。测试中需监控性能衰减趋势。

1.3 环境适应性测试

• 技术要点： 包括高低温测试（如-40°C 至 +80°C）、盐雾腐蚀测试（如96小时以上）、防尘防水测试（IP等级）、振动与冲击测试。旨在验证阀在极端环境下的功能保持能力与密封可靠性。

2. 各行业检测范围的具体要求

2.1 道路车辆行业（汽车、卡车、挂车）

• 标准依据： 严格遵循ECE R13、GB/T 12676、ISO 7638、SAE J1409等国际、国家及行业标准。

• 具体重点：

  • 商用车（气压制动）： 检测核心在于响应时间和可靠性。必须测试阀在长管路（模拟挂车长达20米的气路）下的充排气性能。紧急制动与驻车制动功能的联动测试是关键。

  • 乘用车（气压或气液辅助）： 侧重于响应速度和与ESC/ABS系统的协调性。对泄漏的要求极为苛刻。

  • 挂车控制阀： 除常规项目外，需特别验证载荷感知与压力调节功能（如LSPV特性），以及紧急继动阀在管路断裂时的自动制动能力。

2.2 轨道交通行业（机车、地铁、高铁车辆）

• 标准依据： 遵循UIC 541、EN 471系列、IEC 61373（振动冲击）等铁路专用标准。

• 具体重点： 强调超高可靠性与长寿命。工作压力可能更高（如900-1000 kPa）。耐久性测试循环次数要求常达数百万次。对防火、抗震（尤其是纵向冲击）性能有特殊测试规程。需测试与列车电空制动（EP）控制单元的接口匹配性。

2.3 工业领域（工程机械、矿山机械、物料搬运设备）

• 标准依据： 参考ISO 8643、GB/T 19933 及主机厂的特定规范。

• 具体重点： 环境适应性要求突出，尤其是防尘（IP6KX）和抗污染能力测试。工程机械用的继动阀需耐受剧烈振动和更高的冲击载荷。对于先导控制压力范围可能有更宽的要求（如从低压先导到高压先导）。

2.4 航空航天领域（飞机起落架、舱门刹车系统）

• 标准依据： 遵循DO-160（环境试验）、MIL-PRF-8783等航空军用标准及特定型号规范。

• 具体重点： 要求极端可靠、重量轻、材料特殊。测试条件极其严苛，包括宽温区（-55°C 至 +125°C）、高强度振动谱、快速压力变化循环等。所有测试数据需具备完整的可追溯性和统计过程控制（SPC）报告。

3. 检测仪器的原理和应用

3.1 综合性能测试台

• 原理： 集成气源（精密调压、干燥过滤）、高精度压力传感器（精度±0.25% FS或更高）、高速电磁阀（用于产生阶跃控制信号）、流量计（质量流量计或容积式）、数据采集卡（DAQ）及专用测控软件。

• 应用： 用于自动化完成启闭压力、泄漏、输入输出特性、响应时间等绝大部分静态和动态测试。软件自动控制测试流程、采集数据、生成曲线和报告。

3.2 高精度压力传感器与变送器

• 原理： 通常采用压阻式或电容式感压元件，将压力信号转换为线性电信号。

• 应用： 作为测试台的核心测量单元，实时监测控制口、进气口、出气口及排气口的压力变化。动态测试需选用高频率响应的型号。

3.3 流量测量装置

• 原理：

  • 层流式质量流量计： 基于气体流过毛细管产生的压差与质量流量成正比的原理，测量精度高。

  • 容积式流量计（如湿式气体流量计）： 直接计量通过的气体体积，常用于泄漏量的精确测量和流量计的校准。

• 应用： 精确测量阀的Cv/KV值及微小泄漏流量。

3.4 环境试验箱

• 原理： 通过制冷/加热系统、加湿/除湿系统、盐雾发生装置、振动台等，模拟温度、湿度、盐雾、振动等环境条件。

• 应用： 进行高低温性能测试、温度冲击测试、腐蚀测试和振动耐久测试，评估阀的环境适应性。

3.5 高速数据采集系统

• 原理： 以高采样率（通常>10 kHz/channel）同步采集多通道的模拟信号（压力、电压等）。

• 应用： 捕捉压力在毫秒级甚至微秒级的变化，是精确测量响应时间、分析动态特性的关键设备。

3.6 泄漏检测仪

• 原理： 分为压降式（测量密闭腔体在规定时间内的压力下降值）和流量式（直接测量泄漏气体流量）两种，后者更精确。

• 应用： 对成品阀或关键部件进行快速、定量的密封性检测，常用于生产线下线测试。
