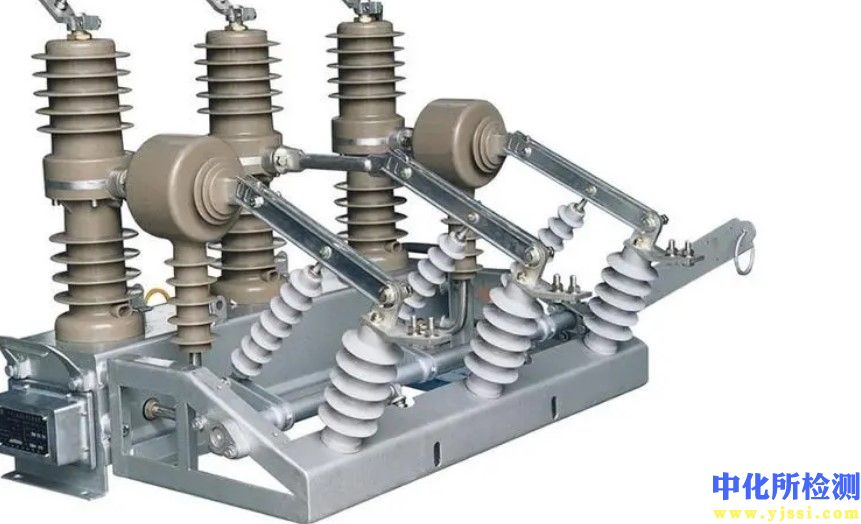

断路器检测技术

1. 检测项目分类及技术要点

断路器检测旨在验证其开断、关合、绝缘及承载能力，主要分为以下几类：

1.1 机械特性测试

• 测试项目：合闸时间、分闸时间、同期性（三相/同相各断口间）、合-分时间（金属短接时间）、弹跳时间与幅度、行程-时间特性曲线、速度（刚分速度、刚合速度、平均速度）、操作机构线圈电流波形。

• 技术要点：

  • 时间参数：准确测量各时序点是判断机构状态的核心。同期性要求通常为：真空断路器≤2ms，SF₆断路器≤3ms，油断路器≤5ms。

  • 速度特性：速度直接影响灭弧性能。需根据行程曲线计算指定超程段或开距段的瞬时速度或平均速度。

  • 线圈电流分析：电流波形中的卡滞、启动延迟等异常可预判机构故障（如卡涩、线圈匝间短路）。

1.2 电气性能测试

• 主回路电阻测试：

  • 原理：采用直流压降法（通常施加100A-600A直流电流），测量微欧级电阻。

  • 要点：电阻值异常增大表明触头磨损、接触不良或连接松动。测试结果需对照出厂值，增长量一般不应超过20%。

• 绝缘性能测试：

  • 绝缘电阻：使用2500V/5000V兆欧表，测量主回路对地、断口间电阻，新设备通常要求≥1000MΩ（环境条件影响显著）。

  • 介质强度：进行工频耐压试验或冲击耐压试验，验证绝缘介质的承受能力。

• 动作特性试验：

  • 低电压动作试验：验证操动机构在额定电压的30%-65%范围内能可靠分闸，在额定电压的85%-110%范围内能可靠合闸。

  • 防跳、闭锁功能验证：检查电气及机械防跳、合分闸闭锁等辅助功能的正确性。

1.3 开断与关合能力试验（通常在高压实验室或认证机构进行）

• 短路电流开断与关合试验：验证额定短路开断电流（如31.5kA, 50kA）、瞬态恢复电压（TRV）承受能力。

• 线路充电电流开合试验：考核开合空载线路时不发生重击穿的能力。

• 电容组开合试验：验证开合背对背电容器组时耐受高频涌流和过电压的能力。

2. 各行业检测范围的具体要求

2.1 电力系统（发电、输电、配电）

• 电压等级：覆盖中压（3-40.5kV）、高压（72.5-252kV）、超高压（363-800kV）及特高压（≥1000kV）。

• 标准体系：严格遵循IEC/IEEE标准及各国国家标准（如GB/T、DL/T）。重点关注电网稳定性要求。

• 特殊要求：

  • 发电机断路器（GCB）：需测试额定负载电流（可达数万安培）、非对称短路电流开断能力（直流分量衰减时间常数长达120ms以上）。

  • 高压直流断路器（HVDC CB）：检测重点为快速机械开关与电力电子器件结合的混合式拓扑的耗能及电流转移特性。

2.2 工业领域（石化、冶金、矿业、数据中心）

• 核心关注点：可靠性、环境适应性与选择性保护。

• 具体要求：

  • 框架断路器（ACB）与塑壳断路器（MCCB）：重点进行脱扣特性校验（长延时、短延时、瞬时、接地故障保护），确保与上下级保护的选择性配合。校验电流精度通常在±5%以内。

  • 环境测试：针对易燃易爆环境（如石化），要求断路器具备防爆认证。冶金、矿业等场合需检测防尘、防腐蚀及耐振动性能。

  • 关键电源系统（如数据中心）：除常规检测外，需验证双电源自动转换系统（ATS）中断路器的同步切换性能。

2.3 轨道交通（铁路、地铁）

• 特殊工况：频繁操作、振动大、过电压频繁。

• 具体要求：

  • 直流断路器：用于地铁供电（如DC 750V/1500V），需测试大直流电流（可达数十千安）的开断能力及灭弧性能。

  • 牵引系统断路器：检测耐受操作过电压和雷击过电压的能力，以及在高振动条件下的机械稳定性。

  • 标准符合性：除电气标准外，必须满足EN 50155（轨道交通电子设备标准）等相关行业规范。

2.4 新能源（风电、光伏）

• 应用场景：光伏逆变器输出侧、风电机组塔底与箱变。

• 特殊要求：

  • 直流侧保护：光伏系统直流电压可达1500V，需专用直流断路器，检测其直流电弧故障检测与分断能力。

  • 频繁操作：风电场集电线路断路器需适应无功调节导致的频繁投切。

  • 低电压穿越（LVRT）：并网断路器需与保护控制系统协调，确保电网故障时不误动。

3. 检测仪器的原理和应用

3.1 机械特性测试仪

• 原理：通过安装于动触头的直线或角位移传感器（如精密电位器、光栅尺）采集行程-时间数据，内置计算模块分析得到各项参数。线圈电流通过高精度电流互感器或霍尔传感器获取。

• 应用：便携式设计，现场测试主流。可连接多种传感器，适配不同断路器类型（GIS、AIS、真空、SF₆）。

3.2 回路电阻测试仪

• 原理：基于凯尔文电桥（四线法）的直流压降法，消除引线电阻影响。齐全仪器采用开关电源技术，提供稳定的大电流输出（100A-1000A以上）。

• 应用：直接测量微欧级电阻。测试时必须确保触头处于可靠闭合状态，且施加电流时间不宜过长，防止发热影响准确性。

3.3 高压试验设备

• 工频耐压试验装置：产生可调的高电压（通常为设备额定短时工频耐压值的80%），施加于断口或对地，持续1分钟，检验绝缘强度。

• 局部放电检测仪：用于SF₆气体绝缘金属封闭开关设备（GIS）和高压电缆终端等。采用超高频（UHF）法或声学法，检测绝缘内部局部放电信号，评估绝缘劣化状况。

3.4 继电保护测试仪（用于脱扣器校验）

• 原理：可编程功率放大器，能模拟生成包含基波、谐波的故障电流波形（可达数千安培），并同步触发断路器分闸，精确测量脱扣动作时间与电流值。

• 应用：对电子式、智能型脱扣器进行全功能校验，绘制时间-电流特性（TCC）曲线，验证保护定值及选择性。

3.5 在线监测与诊断系统

• 原理：集成多种传感器（振动、声学、SF₆气体密度/成分、电弧光、温度），实时采集状态数据，通过边缘计算或云端平台进行大数据分析与故障预警。

• 应用：用于智能电网的关键节点，实现状态检修（CBM）。例如，监测SF₆断路器微水含量、分解产物（SO₂， H₂S）以判断内部放电或过热；分析振动信号诊断机构卡涩。
