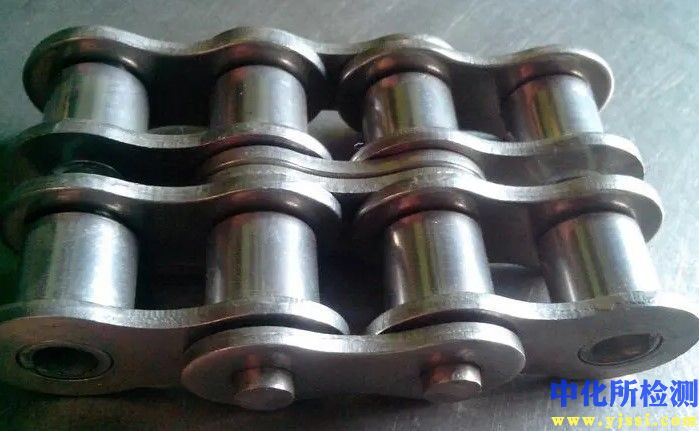

滚子链测试技术内容

滚子链的测试旨在评估其机械性能、疲劳寿命、耐磨性、尺寸精度及材料特性，以确保其在特定工况下的可靠性和耐久性。测试需遵循国际标准（如ISO 606、ASME B29.1）及各行业衍生标准。

1. 检测项目分类及技术要点

1.1 机械性能测试

• 破断强度试验：

  • 技术要点：在拉力试验机上对链段施加轴向静拉力直至断裂。需测量最大破断载荷，其值必须大于标准规定的最小极限拉伸载荷（Min. Ultimate Tensile Load）。试样长度通常≥5节，夹持点应避免在销轴处，防止应力集中导致非代表性失效。

  • 关键数据：记录载荷-位移曲线，分析失效模式（链板拉断、销轴剪切断裂等）。

• 疲劳试验：

  • 技术要点：模拟链条在交变载荷下的寿命。通常在高频疲劳试验机上进行，施加循环应力（一般为破断强度的15%-30%）。试验在完全润滑条件下进行，记录至链节出现疲劳裂纹或断裂的循环次数。

  • 关键数据：生成S-N曲线（应力-循环次数曲线），确定链条的疲劳极限。

1.2 尺寸与几何精度检测

• 节距精度：

  • 技术要点：测量在较小测量力下（通常为3%破断强度）链条的纵向节距。使用光学测量仪或专用节距规，计算相邻节距和累计节距的偏差。

• 链宽、滚子直径、销轴直径：

  • 技术要点：使用千分尺、光学投影仪或三坐标测量机（CMM）进行测量。需关注尺寸公差和形位公差（如圆度、平行度）。

• 铰链间隙（摆动量）：

  • 技术要点：固定链段一端，测量另一端在垂直于链条平面方向的横向摆动量，评估套筒与销轴之间的间隙配合。

1.3 耐磨性与耐久性测试

• 磨损试验：

  • 技术要点：在封闭式磨损试验台上，使链条在标准载荷和速度下运行规定时间或转数。测量运行前后链条的节距伸长量，计算磨损伸长率。通常要求运行后链条的节距伸长不超过初始节距的3%（视应用而定）。

  • 关键参数：载荷谱、运行速度、润滑条件（润滑油类型、流量）、环境洁净度。

• 预拉（跑合）测试：

  • 技术要点：对新链条施加低于疲劳极限的载荷进行短时间运行，消除制造间隙，使链条各部件达到初始稳定配合状态。

1.4 材料与热处理质量检测

• 硬度测试：

  • 技术要点：对链板（表面及芯部）、销轴、套筒、滚子分别进行洛氏（HRC）、维氏（HV）或布氏（HB）硬度测试，验证热处理工艺（如渗碳、淬火、回火）的均匀性和达标情况。

• 金相分析：

  • 技术要点：取样制备金相试样，在显微镜下观察关键部件（如销轴、套筒）的表面硬化层深度、芯部组织、碳化物分布及是否存在脱碳、过热等缺陷。

• 化学成分分析：使用光谱仪确保材料（常用合金钢如40Cr、40NiCr等）成分符合标准。

2. 各行业检测范围的具体要求

2.1 通用机械传动领域

• 遵循核心标准（如ISO 606），重点在于破断强度、疲劳寿命和耐磨性。测试载荷和速度谱相对标准，强调在良好润滑条件下的基本性能。

2.2 汽车与摩托车领域（正时链、机油泵链）

• 高速、高耐磨、低噪音要求。

  • 测试要点：极高周疲劳测试（>10^7循环）；耐磨性测试条件更严苛，模拟发动机高温油环境；增加动态张力和跳动量测试以评估NVH（噪声、振动与声振粗糙度）性能；需进行泥浆磨损等污染环境测试。

2.3 农机与工程机械领域

• 重载、冲击载荷、恶劣环境适应性。

  • 测试要点：强调静载破断强度和抗冲击韧性；耐磨试验需考虑沙尘、潮湿环境；进行盐雾试验评估防锈能力；对于收割机等设备，链条可能需进行秸秆缠绕等特殊工况模拟测试。

2.4 物流输送与提升领域

• 长寿命、高可靠性、低伸长率。

  • 测试要点：耐磨性测试是核心，要求极低的允许伸长率（例如，输送精密物品时要求伸长率<1%）；对于提升链，需进行垂直拉断试验和安全系数验证（通常破断强度与工作载荷之比≥10:1）；可能需测试链条与链轮的啮合顺畅性。

2.5 食品饮料与包装行业

• 耐腐蚀、耐清洗、材料安全性。

  • 测试要点：材料必须通过食品级认证（如FDA）；表面处理（镀镍、钝化）需通过盐雾试验和化学腐蚀试验（耐酸、耐碱）；强调清洁度测试，检测残留油脂和颗粒物。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理：采用伺服电机或液压驱动，通过负荷传感器和位移传感器，精确控制并对试样施加拉伸、压缩载荷。

• 应用：用于破断强度试验、静态拉伸试验。配备高低温箱可进行环境温度下的性能测试。

3.2 高频疲劳试验机

• 原理：通常采用电磁共振或伺服液压原理，以高频（可达300Hz）对试样施加交变应力，快速积累循环次数。

• 应用：专门用于链条的疲劳寿命测试，效率远高于传统机械式试验机。

3.3 封闭式链条磨损试验台

• 原理：由驱动系统、加载系统（机械杠杆、液压或电子加载）、润滑系统和控制单元组成。两段链条与试验链轮构成封闭力流，在受控的载荷、速度、温度和润滑条件下长时间运行。

• 应用：耐磨性试验的核心设备，可模拟实际工况，实时监测扭矩、温度、伸长量等参数。

3.4 三坐标测量机（CMM）与光学投影仪

• 原理：CMM通过探针接触工件，获取三维空间坐标点，通过软件计算几何尺寸和形位公差。光学投影仪将工件轮廓放大投影到屏幕上，与标准图版进行比较测量。

• 应用：CMM用于链板孔距、链轮齿形等复杂尺寸的精密检测。光学投影仪用于快速检测滚子、销轴的外形尺寸和轮廓度。

3.5 硬度计与金相显微镜

• 原理：硬度计通过压头在特定力下压入材料表面，测量压痕尺寸或深度换算硬度值。金相显微镜利用光学放大原理，观察经抛光、蚀刻后试样的微观组织。

• 应用：硬度计用于现场和实验室的部件硬度检测。金相显微镜用于分析热处理质量、渗层深度和失效原因分析。

3.6 光谱分析仪

• 原理：通过激发样品原子产生特征光谱，根据谱线波长和强度进行定性定量分析。

• 应用：对链件原材料进行快速、无损的化学成分验证，确保材料牌号正确。
