轴环检测技术内容

一、 检测项目分类及技术要点

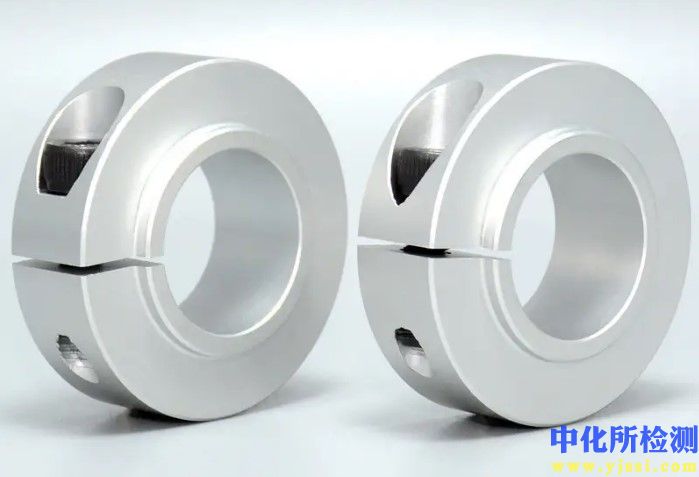

轴环作为关键机械基础件，其检测需覆盖尺寸、形位公差、表面质量和材料性能四大类。

1. 尺寸与几何精度检测

• 内径/外径/厚度/宽度：使用高精度数显千分尺、三坐标测量机（CMM）或立式光学计。关键点为多截面（通常不少于2个截面）、多方向（至少2个相互垂直方向）测量，以评估圆度、锥度和尺寸一致性。公差等级通常遵循ISO 286（GB/T 1800）标准。

• 圆度与圆柱度：采用圆度仪进行高精度评定。轴环旋转或测头回转，采集径向变化数据，按最小二乘法、最小区域法或最大内切圆/最小外接圆法（根据功能需求）计算。圆度公差可低至IT4-IT5级（如0.5µm）。

• 平行度与端面跳动：使用精密平台配合千分表或CMM测量。将轴环基准端面固定于平台，测头在另一端面移动，最大与最小读数差即为平行度误差。跳动检测则需轴环绕基准轴线旋转。

2. 表面质量检测

• 表面粗糙度：使用触针式粗糙度仪（如轮廓仪），评定参数主要为Ra（算术平均偏差）和Rz（最大高度）。取样长度通常为0.8mm，评定长度包含5个取样长度。精密轴环要求Ra≤0.4µm，普通级Ra≤1.6µm。

• 表面缺陷：包括划痕、裂纹、锈蚀、毛刺等。采用目视（必要时使用5-10倍放大镜）、荧光磁粉探伤（铁磁性材料）或涡流探伤。磁粉检测需按ASTM E1444/GB/T 15822标准，裂纹检出灵敏度可达微米级。

3. 材料与性能检测

• 硬度：根据材料选用洛氏硬度计（HRC，用于淬火钢）、布氏硬度计（HBW，用于退火/正火态）或维氏硬度计（HV，用于薄层或精细部位）。检测点需覆盖至少3点，取平均值。

• 微观组织与硬化层深度：对表面热处理（如渗碳、感应淬火）的轴环，需制备金相试样，在金相显微镜下依据ISO 2639/GB/T 9450标准评定有效硬化层深度（通常以550 HV为界）。

• 残余应力：对高疲劳要求的轴环，采用X射线衍射法进行无损测量，评估表层应力状态（压应力有益）。

二、 各行业检测范围的具体要求

1. 航空航天

• 极端严苛标准：遵循AS9100、NAS、AMS等系列标准。材料多采用高强度合金钢、钛合金，要求100%无损检测（荧光磁粉或涡流）。

• 尺寸精度：关键安装位尺寸公差常达IT4-IT5级（微米级）。

• 表面完整性：强制要求控制表面残余应力状态及无任何加工刀痕、微观裂纹。

• 可追溯性：每件产品需有完整的检测数据链。

2. 汽车工业（特别是动力总成）

• 大批量、高效率：采用统计过程控制（SPC），并大量使用在线自动测量设备。

• 核心指标：变速箱轴承位轴环的圆度要求通常≤5µm，表面粗糙度Ra 0.2-0.8µm。需严格控制热处理变形与硬化层均匀性（深度公差±0.1mm）。

• 疲劳寿命验证：抽样进行台架模拟试验，考核其耐磨性与抗疲劳性能。

3. 高速/精密机床与主轴系统

• 核心关注形位公差：作为主轴轴承定位件，其端面跳动、径向跳动要求极高，通常≤3µm。

• 材料稳定性：要求材料组织均匀，经长期时效处理以消除内应力，保证长期使用下的尺寸稳定性。

• 配合精度：与主轴及轴承的配合常采用恒温（20°C）条件下的配磨工艺。

4. 风电与重型机械

• 大尺寸测量：轴环直径可达数米，需使用大型CMM、激光跟踪仪或数字摄影测量系统。

• 强调安全性：对焊缝区域（如分体式轴环）进行超声波探伤（UT），按ISO 5817/EN 17640标准评定。

• 环境适应性：需进行盐雾试验（如ISO 9227）评估防腐涂层性能。

5. 通用机械与标准件

• 遵循基础标准：主要依据ISO、GB、DIN、JIS等通用互换性标准。

• 成本与效率平衡：以关键尺寸抽检、功能性检测（如装配通止规）为主，质量控制门槛相对较低。

三、 检测仪器的原理和应用

1. 坐标测量机

• 原理：通过探针接触工件表面，由光栅系统精确探测测头在三维坐标系中的位置，通过软件拟合几何元素并计算尺寸与形位公差。

• 应用：适用于复杂形状、高精度轴环的全尺寸检测，尤其擅长位置度、轮廓度等综合公差评定。

2. 圆度仪/形状测量仪

• 原理：基于精密旋转主轴（或旋转工作台）提供精确的圆周运动基准，径向位移传感器（电感式或激光式）采集轮廓数据。

• 应用：专业用于轴环内外圆的圆度、圆柱度、同轴度、直线度及波纹度的精确分析。测量不确定度可优于0.01µm。

3. 表面粗糙度仪

• 原理（触针式）：金刚石触针沿表面划过，其垂直位移经压电或电感传感器转换为电信号，经放大、滤波和数字化后计算各粗糙度参数。

• 应用：定量评价轴环配合表面、密封表面的加工质量。新型设备兼具轮廓测量功能，可评估波纹度。

4. 无损检测设备

• 荧光磁粉探伤机：铁磁性工件磁化后，表面或近表面缺陷处磁力线泄漏形成漏磁场，吸附荧光磁粉形成可见指示。灵敏度高，用于裂纹检测。

• 涡流探伤仪：探头线圈通交流电，在导电工件表面感应出涡流，缺陷会干扰涡流分布，引起线圈阻抗变化。适用于自动化线在线检测表面缺陷。

• 超声波探伤仪：超声波脉冲在工件中传播，遇缺陷或界面产生反射回波，通过分析回波时间与幅度判断缺陷位置与大小。主要用于大厚度轴环内部缺陷检测。

5. 在线自动化检测系统

• 原理：集成光学视觉（用于尺寸、缺陷）、激光位移传感器（用于轮廓）、气动测头（用于孔径）等多传感器，由PLC或工控机控制，实现自动上料、测量、分选和下料。

• 应用：适用于汽车、轴承等行业的大批量生产场景，检测节拍可达每秒数件，实时数据反馈至制造执行系统用于工艺调整。
