滚针检测详细技术内容

一、 检测项目分类及技术要点

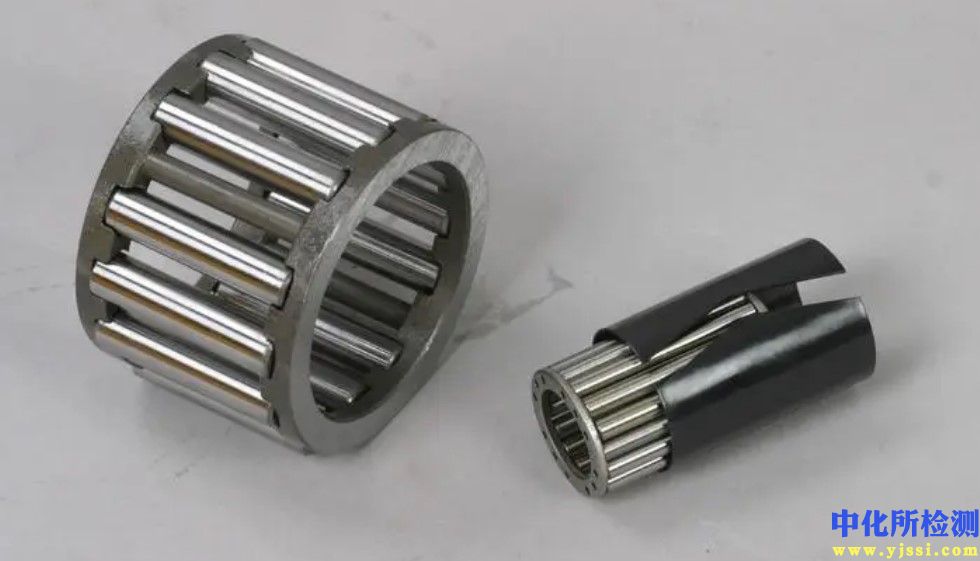

滚针作为关键滚动体，其质量直接影响轴承等部件的承载能力、旋转精度与使用寿命。检测需覆盖以下核心项目：

1. 几何尺寸与精度检测

• 直径偏差与椭圆度（圆度误差）： 要求精度通常为微米级（如±2μm至±5μm）。需在多个横截面及不同角度方向测量，以控制圆柱度。椭圆度超差将导致轴承振动与噪音增大。

• 长度偏差与直线度： 长度公差范围窄（如±10μm至±30μm）。直线度需通过精密V型块配合千分表或光学投影法测量，不良直线度会造成载荷分布不均。

• 倒角尺寸与形状： 精确控制倒角角度（通常为15°-30°）及圆弧半径，以避免边缘应力集中，影响安装和疲劳寿命。

2. 表面质量检测

• 表面粗糙度： 轮廓算术平均偏差Ra值通常要求为0.05μm-0.2μm（G5级以上精密滚针）。采用接触式（探针式）或非接触式（白光干涉仪）粗糙度仪在母线方向测量。较低的Ra值有利于形成稳定润滑油膜，降低磨损。

• 表面缺陷： 包括裂纹、锈蚀、划伤、麻点、脱碳层等。裂纹检测（尤其是微裂纹）为关键项目，需借助磁粉探伤（适用于铁磁性材料）或涡流探伤技术。其他缺陷可通过高倍率光学显微镜或自动化视觉检测系统识别。

3. 机械性能与材料检测

• 硬度： 表面硬度要求通常在60-66 HRC（洛氏硬度）范围。需使用洛氏或维氏硬度计在滚针端面或指定区域测量，确保足够的耐磨性和接触疲劳强度。需注意测试点对后续使用的影响。

• 金相组织： 检查热处理后的显微组织（如回火马氏体等级、碳化物分布及残余奥氏体含量），控制晶粒度（通常要求≥8级）。需制取试样在金相显微镜下观察，以防止因组织不良导致的早期失效。

• 压碎载荷试验： 抽样进行静压试验，评估滚针的抗碎裂能力，验证其材料与热处理的整体性能。

二、 各行业检测范围的具体要求

不同应用领域对滚针性能的侧重点各异，检测标准与阈值存在差异。

1. 汽车工业（变速箱、发动机、转向系统轴承）

• 要求极高可靠性与耐久性。 尺寸公差要求最为严格，通常需符合ISO 3096：D级或更高精度。表面粗糙度Ra常要求≤0.1μm。100%进行表面缺陷（尤其是裂纹）无损检测。对材料纯净度（非金属夹杂物等级）和金相组织有严格控制标准。

2. 精密机床与工业机器人主轴轴承

• 侧重于极限精度与高速稳定性。 对直径一致性（分组差极小）、圆度（常≤0.5μm）和表面粗糙度有极端要求。需严格控制批量滚针的尺寸离散度，以实现低振动、低噪音运行。直线度要求严于通用轴承。

3. 航空航天与国防工业

• 强调在极端工况（高低温、高载荷、长寿命）下的可靠性。 除常规检测外，需进行全面的材料认证，包括化学成分光谱分析、微观结构均匀性评估。表面完整性检测要求高，需排除任何可能导致应力集中的微小缺陷。检测过程需全程可追溯，记录每个批次甚至每个零件的检测数据。

4. 通用机械与家用电器

• 平衡成本与性能，满足标准工况。 检测项目相对基础，重点关注关键尺寸批量合格率、表面硬度及主要外观缺陷。常采用抽样检验，但对供应商过程能力（CpK）有明确要求。

三、 检测仪器的原理和应用

1. 高精度光学/激光测量仪

• 原理： 利用光学放大、激光扫描或CCD成像技术，非接触式获取工件轮廓影像，通过软件分析尺寸。激光测径仪利用激光束扫描物体投影计算直径。

• 应用： 高效测量滚针直径、长度、倒角尺寸及椭圆度，适用于在线或批量检测。典型仪器精度可达±0.1μm。

2. 轮廓仪与表面粗糙度仪

• 原理： 接触式轮廓仪的金刚石探针沿表面移动，将高度变化转换为电信号；白光干涉仪利用光波干涉原理，获取三维表面形貌。

• 应用： 精确测量滚针母线方向的表面粗糙度参数（Ra, Rz等）及轮廓形状误差。接触式适用于实验室精确评估，非接触式效率高且不损伤表面。

3. 无损检测设备

• 磁粉探伤机： 对铁磁性滚针磁化后，施加磁悬液，表面或近表面缺陷会吸附磁粉形成显示。适用于检测裂纹、折叠等线性缺陷。

• 涡流探伤仪： 利用电磁感应原理，检测线圈阻抗因表面缺陷而发生的变化。可高速检测表面及浅表层缺陷，易于自动化，但对材质、硬度变化较敏感。

4. 硬度测试仪

• 洛氏硬度计： 通过测量压头在特定试验力下的压痕深度差值确定硬度值（HRC）。操作简便快捷，是滚针硬度检测最常用设备。

• 维氏/显微维氏硬度计： 采用光学测量压痕对角线长度，可测量指定微小区域的硬度及硬度梯度，用于分析热处理效果。

5. 金相显微镜与图像分析系统

• 原理： 利用光学放大系统观察经研磨、抛光、腐蚀后的试样表面组织。

• 应用： 评定材料显微组织、晶粒度、碳化物分布及脱碳层深度，是验证热处理工艺和质量的核心手段。现代系统配备图像分析软件，可进行定量金相分析。

6. 自动化综合分选机

• 原理： 集成光学测量、涡流探伤、激光测径等多种传感器，结合机械传送与分选机构。

• 应用： 实现滚针的在线全检，可同时判断尺寸超差、表面缺陷及混料，极大提升检测效率与一致性，是大规模生产的核心检测设备。

综上，滚针检测是一项多维度、高精度的系统性技术活动，需依据具体应用场景，科学选择检测项目、标准与仪器，并严格实施过程控制，以确保最终产品的性能与可靠性。
