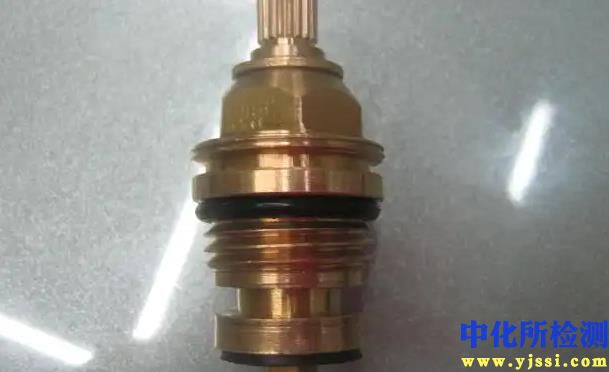

阀芯测试详细技术内容

1. 检测项目分类及技术要点

阀芯测试旨在全面评估其密封性、力学性能、耐久性及材料特性，确保其在规定工况下的可靠性与安全性。

1.1 密封性能测试

• 测试项目： 内泄漏测试、外泄漏测试、气密性测试。

• 技术要点：

  • 内泄漏： 在阀芯关闭状态下，向阀口施加规定的压差（依据产品标准，如水系统常为1.0-1.6倍公称压力），测量通过阀芯密封副的介质泄漏率。常用介质为水、空气或氮气。判定标准通常要求泄漏率低于规定值（如GB/T 13927标准中的A级或B级要求）。

  • 外泄漏： 检查阀杆密封处、阀体连接处等向外部环境的泄漏。通常采用氦质谱检漏或气泡法（浸水试验），压差为1.1倍公称压力，要求零可见泄漏或泄漏率低于10^-6 Pa·m³/s量级。

  • 技术关键： 严格控制测试介质的温度、压力和洁净度；确保测试系统本身的密封性；对于不同粘度介质（如液压油与水），泄漏率标准需进行换算。

1.2 力学与操作性能测试

• 测试项目： 启闭扭矩/操作力测试、流量特性测试（Cv/Kv值）、压力损失测试、抗弯强度测试（阀杆）。

• 技术要点：

  • 启闭扭矩： 使用扭矩传感器或压力传感器，在空载及带压差状态下，测量阀芯从全关到全开及反向操作过程中的最大、最小及平均扭矩/力值。需在额定压差下进行，数据用于执行机构选型与寿命评估。

  • 流量特性： 在专用流量测试台上，保持阀芯前后压差恒定（通常为1 bar或按标准规定），测量通过阀芯不同开度下的流量，计算流量系数Kv（水）或Cv（其他流体）。需记录并绘制流量-开度曲线，以验证其线性、等百分比等固有特性。

  • 阀杆强度： 对阀杆施加轴向拉力或侧向力，测量其变形量及失效载荷，需满足2倍以上额定操作力的安全系数要求。

1.3 耐久性与寿命测试

• 测试项目： 机械寿命测试、密封寿命测试。

• 技术要点：

  • 机械寿命： 在无介质或低压介质条件下，以额定频率进行阀芯的全程启闭循环，记录达到规定循环次数（如数万至数百万次，视阀门类型而定）后，其主要零件（如阀杆、螺纹、轴承）是否磨损、卡阻或失效。

  • 密封寿命： 模拟实际工况，在额定或周期性波动的压力、温度下，进行带压启闭循环。定期中断测试以检查密封性能的衰减情况。寿命终点定义为泄漏率超标或扭矩异常增大。

  • 加速测试： 可通过适当提高测试频率、增加启闭载荷等方式进行，但需有科学的加速模型支持。

1.4 材料与表面性能测试

• 测试项目： 材料化学成分分析、金相组织检查、硬度测试、涂层厚度与附着力测试、表面粗糙度测量。

• 技术要点：

  • 硬度与金相： 阀芯关键密封面及阀杆表面硬度（HRC、HV等）需满足设计要求，以保证耐磨性。金相检查确保无裂纹、夹杂及异常组织。

  • 表面粗糙度： 密封面的表面粗糙度（Ra值通常要求0.4μm以下，甚至0.1μm）是影响密封性能的关键参数，需使用触针式或光学轮廓仪进行测量。

  • 涂层性能： 对于镀铬、氮化、喷涂等表面处理，需检测涂层厚度、孔隙率及与基体的结合强度（如划格法）。

1.5 环境适应性测试

• 测试项目： 高低温循环测试、腐蚀试验（盐雾试验）、振动测试。

• 技术要点：

  • 高低温测试： 将阀芯置于高低温试验箱中，在极限温度（如-40℃至+200℃，根据介质和工况设定）下保温并测试其操作性能和密封性，评估材料热胀冷缩及密封件性能变化。

  • 盐雾测试： 按中性盐雾（NSS）或酸性盐雾（AASS）标准进行，评估阀芯特别是外露部分的耐腐蚀能力，通常要求48-720小时无红锈。

  • 振动测试： 模拟运输或运行环境（如船用、航空），施加规定频率和加速度的振动，测试后检查结构完整性及性能是否下降。

2. 各行业检测范围的具体要求

不同行业因工况、介质和安全要求的差异，对阀芯测试的重点和标准存在显著区别。

2.1 石油、天然气与化工行业

• 核心要求： 极端压力/温度下的密封可靠性、抗硫化物应力腐蚀（SSC）能力、防火安全。

• 具体标准：

  • API 598/ISO 5208： 阀门检验与测试的权威标准，对泄漏率等级（如VI级为气泡级）有明确规定。

  • API 6A/6D： 针对井口和管道阀门，要求进行高压气体密封试验（如1.1倍压力）、高压液体试验及低压气体试验。

  • 防火测试： 需符合API 607/ISO 10497，模拟火灾环境测试后，阀门外漏可控且仍保持一定密封性。

  • SSC测试： 对于含硫化氢环境，阀芯材料需通过NACE MR0175/ISO 15156标准认证。

2.2 电力行业（火电、核电）

• 核心要求： 高温高压蒸汽下的长期稳定性、抗热疲劳、核级安全。

• 具体标准：

  • ASME B16.34/GB/T 12224： 对阀门在高温下的压力-温度额定值有严格规定，材料性能测试是关键。

  • 寿命测试： 要求极高的循环次数，尤其是给水调节阀、主蒸汽阀等关键部位。

  • 核电阀门： 需符合RCC-M（法国）或ASME III（美国）规范，进行抗震测试（IEEE 344）、LOCA（失水事故）工况模拟测试等极端环境鉴定试验。

2.3 水处理与暖通空调（HVAC）行业

• 核心要求： 流量调节精度、耐腐蚀性、节能效率。

• 具体标准：

  • 流量特性： 对调节阀的Kv值及流量特性曲线（线性、等百分比）有精确要求，关乎系统控制精度。

  • 密封与耐久： 遵循EN 12266、MSS SP-61等通用工业标准，但更关注水介质下的气蚀和冲刷磨损测试。

  • 卫生要求： 用于饮用水或食品行业的阀芯，材料需符合NSF/61或FDA认证，并进行洁净度和生物相容性测试。

2.4 航空航天与液压行业

• 核心要求： 超高压性能、极端重量与可靠性、动态响应。

• 具体标准：

  • 高压测试： 液压阀芯工作压力可达35MPa以上，需进行爆破压力测试（通常为额定压力的2-4倍）和压力循环疲劳测试。

  • 清洁度： 要求极高，需按ISO 4406或NAS 1638标准检测阀芯内部及测试后油液的颗粒污染度。

  • 动态响应测试： 对于伺服阀、比例阀芯，需测试其频率响应、阶跃响应特性，评估其控制精度和响应速度。

3. 检测仪器的原理和应用

3.1 密封测试仪器

• 气密性检漏仪：

  • 原理： 主要采用压差法或质量流量法。压差法通过对比被测阀芯与参考容腔在充压后的压力衰减差来判定泄漏；质量流量法则直接测量泄漏气体的质量流量。氦质谱检漏仪利用氦气作为示踪气体，通过质谱分析仪检测极微量的氦气泄漏，灵敏度最高。

  • 应用： 用于高精度内、外泄漏测试，尤其适用于汽车、制冷、航空等对泄漏要求严格的行业。

3.2 流量与压力特性测试台

• 原理： 采用闭式或开式循环回路，通过精密变频泵、稳压罐和背压系统在测试段建立稳定且可调的压力差。采用高精度流量计（如涡轮、电磁或质量流量计）和压力变送器，由计算机数据采集系统实时采集流量、压力、开度、扭矩等信号，并自动计算Kv/Cv值、绘制特性曲线。

• 应用： 是阀门性能测试的核心设备，用于流量系数、流量特性、压力损失、调节性能等测试。

3.3 寿命测试台

• 原理： 集成液压/气动驱动单元、介质循环系统、压力温度控制系统及高频率计数与监控系统。可编程控制器（PLC）按预设程序（如压力曲线、循环次数）自动驱动阀芯动作，并在线监测扭矩、泄漏等参数，出现异常自动停机报警。

• 应用： 用于机械寿命与密封寿命的加速或模拟工况测试，是评价阀门可靠性的关键设备。

3.4 材料与表面分析仪器

• 三维表面轮廓仪/粗糙度仪：

  • 原理： 触针式通过金刚石探针划过表面，将高度变化转化为电信号；光学式（白光干涉、共聚焦显微镜）利用光干涉原理非接触测量表面形貌。

  • 应用： 精确测量阀芯密封面的表面粗糙度Ra、Rz值及微观轮廓。

• 万能材料试验机：

  • 原理： 通过伺服电机或液压系统对阀杆等试样施加精确控制的拉伸、压缩或弯曲载荷，测量其应力-应变关系直至失效。

  • 应用： 用于阀杆、阀芯关键部件的力学性能测试。

• 硬度计、金相显微镜、光谱仪： 分别用于材料硬度分析、微观组织观察及化学成分快速分析。

3.5 环境模拟试验箱

• 高低温试验箱、盐雾试验箱、振动试验台： 分别提供可控的温度湿度环境、腐蚀性盐雾环境和多轴向力学振动环境，用于阀芯的环境适应性验证。
