除尘器性能检测技术规范

1. 检测项目分类及技术要点

除尘器的性能检测主要分为型式试验、出厂检验和现场运行测试。核心检测项目及技术要点如下：

1.1 主要性能参数检测

• 处理风量/过滤风速：

  • 技术要点：采用皮托管法（毕托管）或热式风速仪，在除尘器进口总管或各分室进出口的选定断面，按网格法多点测量动压，计算平均风速和风量。断面选择应确保气流平稳，距上游干扰源至少5倍管径，距下游干扰源至少2倍管径。

  • 标准依据：GB/T 6719, GB/T 12138。

• 设备阻力（压力损失）：

  • 技术要点：使用微压计或压力变送器，精确测量除尘器进出口全压的差值。测试应在系统稳定运行、清灰周期内进行，需记录一个完整清灰周期的阻力最大值、最小值和平均值。

  • 计算公式：ΔP = P_in - P_out。

• 除尘效率（总效率、分级效率）：

  • 总效率：采用重量法，同步测量除尘器进出口管道中的颗粒物质量浓度和流量，按公式η = (1 - C_outQ_out / C_inQ_in) × 100%计算。此为最准确的方法。

  • 分级效率：关键性能指标。需使用粉尘粒径谱仪（如激光衍射仪、冲击式采样器）同步采集并分析进出口粉尘的粒径分布，计算各粒径区间的效率，绘制分级效率曲线。重点关注PM10、PM2.5等微细颗粒物的捕集效率。

• 漏风率：

  • 技术要点：适用于袋式、电袋复合除尘器。一般采用氧量法，利用氧平衡原理计算，受烟气成分影响小，精度高。也可采用风量平衡法。

  • 计算公式：α = (O_2out - O_2in) / (0.21 - O_2out) × 100%。标准要求一般漏风率应小于2-3%。

• 排放浓度：

  • 技术要点：严格遵守等速采样原则（使用预测流速法或平行采样法）。采样点位、采样孔尺寸需符合HJ 836等标准。对于低浓度排放（如<20 mg/m³），需采用具有低浓度测量能力的测试仪，并考虑湿度影响（需伴热采样）。

1.2 结构与运行状态检测

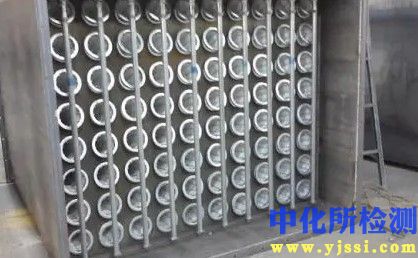

• 喷吹清灰系统：检测脉冲阀的喷吹压力、喷吹周期、喷吹持续时间及耗气量。检查喷吹管的气流均匀性和滤袋袋口磨损情况。

• 气流均匀性：在除尘器进风总管、各分室及花板平面，通过多点风速测量评估分布均匀性，相对均方根差宜小于15%。

• 滤料性能：检测滤料的克重、厚度、透气度、断裂强力、热稳定性及覆膜完整性（如适用）。

• 绝缘与接地（电除尘器）：检测阴阳极间绝缘电阻（应>100MΩ）、高压供电系统的稳压和闪络控制特性，以及接地电阻（应<2Ω）。

• 噪声：在距设备外壳1米、离地面1.5米处多点测量，评估风机、脉冲清灰产生的A声级噪声。

2. 各行业检测范围的具体要求

不同行业的工况、烟气特性和排放标准差异显著，检测需有针对性。

• 火电行业：

  • 检测重点：低浓度粉尘排放（通常要求<10 mg/m³）、高湿烟气（需全程伴热120℃以上至干基测量）、三氧化硫酸雾协同脱除效率。对电除尘器，需测试在不同煤种（灰分、硫分、比电阻）下的提效效果。

  • 标准：GB 13223 火电厂大气污染物排放标准。

• 水泥行业：

  • 检测重点：高浓度入口（可达1000 g/Nm³）、高温（可达200℃以上）、高腐蚀性（碱性、氟化物）。关注窑头、窑尾袋式除尘器滤袋的耐高温、抗结露和防腐蚀性能，以及冷却系统效率。

  • 标准：GB 4915 水泥工业大气污染物排放标准。

• 钢铁冶金行业：

  • 检测重点：工况复杂多变，覆盖烧结、球团、高炉、转炉、轧钢等多个工序。烟气具有高温、高湿、高毒（如二噁英、重金属）、易燃易爆（CO、H2）等特点。检测需特别关注防爆设计验证、煤气回收系统的气密性、以及湿式电除尘器对酸雾和细颗粒物的协同去除。

  • 标准：GB 28662, GB 28663, GB 28664 等系列钢铁行业排放标准。

• 垃圾焚烧行业：

  • 检测重点：超低排放（粉尘、酸性气体、重金属、二噁英类）。检测项目除颗粒物外，需与重金属、二噁英采样同步进行，评估高效布袋除尘器及其滤料（PTFE覆膜）对气相污染物的协同控制作用。关注烟气湿度大、成分腐蚀性强的影响。

  • 标准：GB 18485 生活垃圾焚烧污染控制标准。

• 化工及其他行业：

  • 检测重点：针对特定工艺粉尘（如PM2.5以下的超细颗粒、纤维性粉尘、爆炸性粉尘）的捕集效率。需关注除尘器的防静电、防爆泄压、耐化学腐蚀等特殊性能验证。

3. 检测仪器的原理和应用

• 粉尘采样与浓度测量：

  • 等速采样系统：核心设备。通过控制采样嘴进口流速与管道内气流流速相等，保证采集到具有代表性的尘样。包括采样管、滤筒/滤膜夹、冷凝干燥器、流量计、抽气泵和控制单元。

  • 光散射法粉尘仪：基于激光或红外光穿过颗粒物时的散射强度与质量浓度相关的原理。响应快，用于过程监控和趋势分析，但需定期用重量法校准。适用于低浓度、工况稳定的排放监测。

  • β射线吸收法/震荡天平法：环境空气或低浓度排放连续监测的基准方法，精度高。

• 压力测量：

  • 皮托管：基于伯努利方程，测量全压和静压之差（动压）来计算流速。S型皮托管适用于高尘浓度工况。需与微压计（如倾斜式微压计、电子微压计）配合使用。

  • 压力变送器/传感器：将压力信号转换为标准电信号（4-20 mA），用于远程、连续监测设备阻力和清灰压力。

• 流量测量：

  • 热式风速仪：基于对流冷却效应，直接测量气体流速，对低流速敏感，但不宜用于高尘、高湿气流。

  • 超声波流量计：非接触式测量，适用于大管径风量测量，安装方便，精度受管道振动和流场影响。

• 粒径分析：

  • 低压撞击器：分级采样的经典设备，通过不同级数的切割头分离不同空气动力学直径的颗粒物，后续用重量法或化学分析法处理，结果权威，但耗时。

  • 激光衍射粒度仪：在线或离线快速分析粉尘样品的粒径分布，提供体积百分比数据，需注意样品分散性和折射率设置。

• 烟气成分分析：

  • 便携式烟气分析仪：通常采用电化学传感器、非分散红外（NDIR）或紫外差分吸收（DOAS）等技术，同步测量O2、CO、SO2、NOx等参数，用于计算漏风率、过量空气系数及干基浓度换算。
