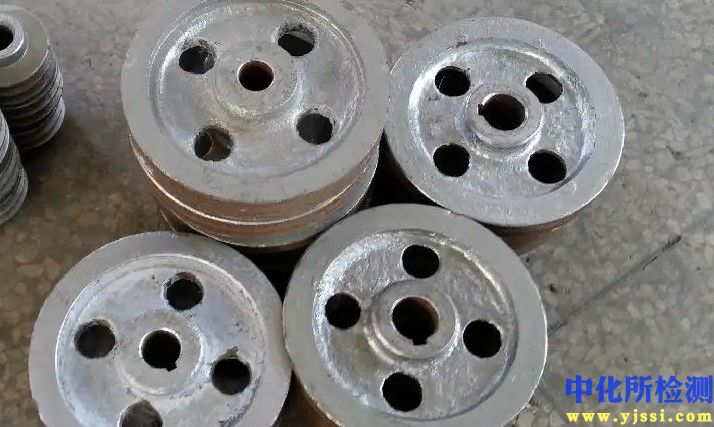

V带轮检测技术内容

V带轮的检测是确保其满足设计、制造及传动系统运行要求的关键环节，检测内容需覆盖几何精度、材料性能、动态平衡及表面质量等多个方面。

一、 检测项目分类及技术要点

1. 几何尺寸与形位公差检测

   • 槽型尺寸：精确测量槽角、节宽、顶宽、槽深。槽角需使用专用锥度塞规或投影仪检测，公差通常为±0.5°至±1°。多槽带轮需严格控制各槽节距累积误差，通常不超过±0.2mm，以保证各根V带载荷均匀。

   • 基准直径/节径：作为核心设计参数，需使用精密卡尺、测量仪或三坐标测量机（CMM）在节线处测量，公差等级通常为IT8-IT10。

   • 径向圆跳动与端面圆跳动：反映带轮旋转时的偏心与端面摆动。将带轮装于标准心轴上，使用百分表或千分表在径向和端面进行多点测量。一般要求径向跳动公差为（0.0005-0.001）×带轮直径（mm），端面跳动要求通常更严。

   • 同轴度与对称度：多槽带轮或复合带轮需检测各槽中心平面相对于基准轴线的对称度，以及不同轮体间的同轴度，常用CMM或专用检具测量。

2. 材料与热处理质量检测

   • 材料化学成分：通过光谱分析仪对铸铁（如HT250）、钢（如45钢）或铝合金材料进行成分验证。

   • 力学性能：主要针对钢制带轮，检测布氏硬度（HB）或洛氏硬度（HRC）。例如，45钢调质处理后硬度通常要求为220-250HB。铸铁带轮需检测抗拉强度。

   • 金相组织：检查铸铁的石墨形态、珠光体含量，或钢的淬火回火组织，以评估热处理工艺是否达标。

3. 表面质量检测

   • 槽面粗糙度：槽侧工作面的粗糙度Ra值通常要求不高于3.2μm，过低会加剧磨损，过高则降低传动效率。使用表面粗糙度仪测量。

   • 表面缺陷：目视或借助磁粉探伤（钢/铁）、渗透探伤（铝合金）检查槽面、轮毂、辐板等部位有无裂纹、砂眼、气孔、夹杂等缺陷。

4. 动平衡检测

   • 对于高速（线速度>20m/s）或精密传动用带轮，必须进行动平衡校验。在动平衡机上测定不平衡量及相位，并通过去重（钻孔）或配重法进行校正。许用剩余不平衡量按G标准（如G6.3级）或根据公式e= (9549×G)/ (n) （单位：g·mm/kg）计算，其中G为平衡精度等级，n为工作转速（rpm）。

5. 功能性配合尺寸检测

   • 轮毂孔径及键槽：孔径用量规或内径千分表检测，公差多为H7或H8。键槽宽度用塞规检测，对称度用专用检具测量，确保与轴、键的可靠配合。

   • 挡圈槽尺寸：检查槽宽、槽深及定位直径。

二、 各行业检测范围的具体要求

1. 通用机械行业：遵循GB/T 13405、GB/T 10412等国家标准。检测侧重于几何尺寸、跳动和表面粗糙度等基本项目，动平衡要求相对宽松（如G6.3级），材料以铸铁和普通碳钢为主。

2. 汽车行业：要求极为严格，除上述常规项目外，更强调：

   • 100%尺寸全检与统计过程控制（SPC）。

   • 高精度动平衡：发动机附件带轮（如曲轴、水泵、发电机带轮）要求通常达到G2.5或更高等级。

   • 疲劳寿命与可靠性试验：模拟实际工况进行台架循环试验，考核轮毂与辐板的疲劳强度。

   • 材料一致性：对铝合金压铸带轮的成分、密度、内部孔隙率有严格监控。

3. 农机与重型装备行业：重点检测材料的力学性能和内部缺陷。

   • 强调带轮的承载能力和抗冲击性，硬度检测是关键。

   • 对大尺寸带轮，几何检测中更关注焊接或铸造辐板的质量及整体形位公差。

   • 动平衡要求根据转速而定，一般为G6.3或G16级。

4. 高端数控机床与精密设备行业：

   • 对带轮的径跳、端跳和槽型精度要求最高，公差常为微米级。

   • 多槽带轮的槽间分度精度是关键检测项，直接影响传动平稳性。

   • 普遍要求高等级动平衡（G1.0或G2.5），以降低高速运行时的振动和噪声。

   • 表面常需进行防腐或特殊处理，并检测涂层厚度与附着力。

三、 检测仪器的原理和应用

1. 三坐标测量机（CMM）：

   • 原理：通过探测头接触工件表面，获取空间点坐标，通过软件构建几何元素并计算尺寸、形位公差。

   • 应用：用于高精度测量带轮的基准直径、槽型轮廓、各槽位置度、同轴度、跳动等综合几何参数。是实验室和高端制造中核心的检测设备。

2. 轮廓测量仪/投影仪：

   • 原理：轮廓仪通过高精度探针扫描截面轮廓；投影仪将工件放大轮廓投射到屏幕，与标准轮廓线图比对。

   • 应用：专门用于精确测量V带轮槽的槽角、曲率半径、深度等微观轮廓形状，是槽型检测的首选设备。

3. 跳动检查仪：

   • 原理：将工件装夹在两顶尖或V型架上旋转，利用传感器（百分表、电感传感器）测量径向或轴向的位移变化量。

   • 应用：专门用于快速、高效地检测带轮的径向和端面圆跳动，是生产线上常用设备。

4. 动平衡机：

   • 原理：硬支撑式通过测量支撑座处的振动反力计算不平衡量；软支撑式通过测量转子振幅。均能确定不平衡量大小和相位。

   • 应用：用于高速、精密带轮的动平衡校正，是保证传动平稳性的必要检测设备。

5. 表面粗糙度仪：

   • 原理：触针式仪器通过金刚石探针在表面移动，将垂直位移转化为电信号，经处理得到Ra、Rz等参数。

   • 应用：定量测量带轮槽侧工作面、轮毂孔等关键表面的粗糙度。

6. 硬度计（布氏、洛氏）：

   • 原理：布氏法通过压痕直径计算硬度；洛氏法通过压痕深度差计算硬度。

   • 应用：现场或实验室快速检测带轮材料的硬度，评估热处理效果和材料强度。

7. 无损检测设备（磁粉/渗透探伤仪）：

   • 原理：磁粉法利用漏磁场吸附磁粉显示铁磁性材料表面/近表面缺陷；渗透法利用毛细作用使显像剂显示非多孔性材料表面开口缺陷。

   • 应用：用于检测带轮（尤其是铸件、焊件）的裂纹、气孔等缺陷，确保结构完整性。

通过系统性实施上述检测项目，并依据不同行业标准选用合适精度的仪器，可全面控制V带轮的质量，从而保障整个传动系统的可靠性、效率和使用寿命。
