制动软管测试技术内容

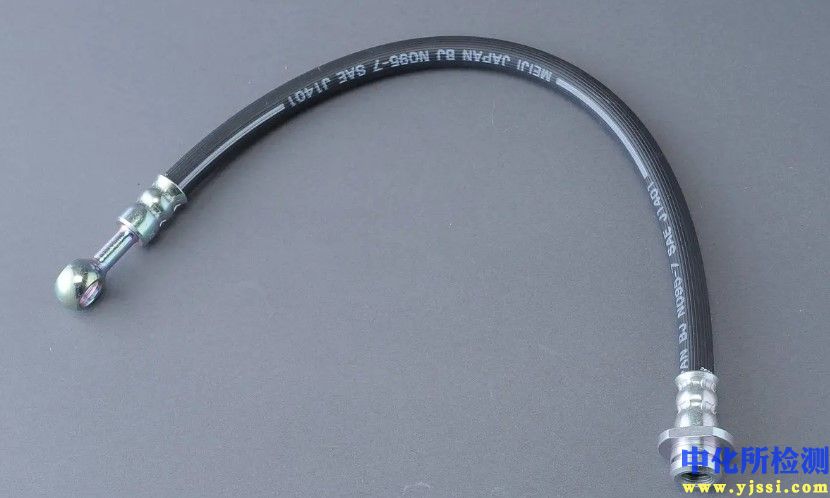

制动软管是液压与气压制动系统中用于传递制动压力的柔性连接部件，其性能直接关系到车辆的制动效能与行驶安全。测试必须依据国家及国际标准严格执行，主要包括液压制动软管总成（包括橡胶软管和塑料软管）、气压制动软管、真空制动软管以及用于挂车与ABS系统的软管。

1. 检测项目分类及技术要点

制动软管的检测可分为物理性能测试、环境耐受性测试、耐久性测试及尺寸与外观检查四大类。

1.1 物理性能测试

• 爆破压力试验：评估软管总成的最大承压能力。将试样连接到压力系统，以恒定速率加压直至破裂。要求爆破压力不低于规定值（如液压制动软管通常不低于27.5 MPa至34.5 MPa，具体取决于类型），且爆破不应发生在管接头处。

• 抗拉强度试验：检验软管与接头连接的牢固性。在专用夹具上对软管总成施加轴向静拉力至规定值（如液压软管常为1.47 kN）并保持一段时间，或直接拉至破坏。试验后接头拔脱力需大于标准要求，且不允许出现拔脱或泄漏。

• 长度变化率试验：评估软管在压力下的尺寸稳定性。在常温和规定压力（如液压软管为6.9 MPa）下测量其长度变化。长度变化率应在-2%至+10%之间，以防止使用中产生异常应力。

• 容积膨胀率试验：测量软管在压力下的径向膨胀量，直接影响制动踏板行程和感觉。将软管置于专用膨胀仪中，施加从0至规定工作压力的交变压力，测量其内部容积变化。要求容积膨胀不得超过标准上限（如对于Φ3.2mm软管，通常要求不高于1.5 cm³/m）。

1.2 环境耐受性测试

• 耐高低温性能试验：

  • 高温脉冲试验：将软管置于高温环境（如125℃）中，以一定频率（如1-2 Hz）和振幅（如工作压力的125%）进行压力脉冲数万次，试验后不得出现泄漏、破裂或接头脱落。

  • 低温弯曲试验：将软管在低温（如-40℃至-55℃）下放置规定时间后，迅速绕在指定直径的芯棒上弯曲，不得出现龟裂或破裂。

• 耐臭氧老化试验：将软管拉伸至规定比例（通常20%），置于规定臭氧浓度（如50-100 pphm）和温度（40℃）的臭氧箱中一定时间（如70-96小时），用放大镜观察表面，不应出现肉眼可见的裂纹。

• 耐液体腐蚀试验：将软管浸泡在指定制动液、润滑油、燃油或盐水中规定的时间和温度后，评估其重量、体积、硬度和强度的变化，并检查是否出现起泡、脱层等缺陷。

1.3 耐久性测试

• 脉冲疲劳试验：核心耐久性测试。在恒温油浴中，向软管施加交变压力（例如从0到工作压力或更高，频率0.5-2 Hz），循环次数通常要求≥35万次（高温下≥20万次）。试验后软管应无泄漏、龟裂或爆破压力显著下降。

• 屈挠疲劳试验：模拟软管在车辆振动下的状态。软管在加压状态下，两端接头在垂直平面内按规定角度（如±25°）和频率进行反复屈挠，达到规定次数后不应损坏。

1.4 尺寸与外观检查

• 测量软管的内径、外径、长度及接头尺寸是否符合图纸。

• 检查外层覆盖层是否有气泡、杂质、划伤，编织层或缠绕层是否均匀，标识（如规格、标准、生产日期、认证标记）是否清晰、耐久。

2. 各行业检测范围的具体要求

不同应用领域的制动软管遵循不同的标准体系，技术要求各有侧重。

• 道路车辆（乘用车、商用车）：

  • 液压制动软管：必须符合GB/T 7127.1-2（等同采用ISO 3996）、FMVSS 106或ECE R13附录5等标准。重点关注爆破压力、容积膨胀、低温弯曲、脉冲疲劳（常温与高温）和臭氧老化。塑料尼龙软管（PL型）还需额外关注耐氯化锌溶液能力。

  • 气压制动软管：执行GB/T 7127.3（等同ISO 7629）或SAE J1402。更强调耐高低温（-40℃至+120℃）、耐燃油和润滑油性，以及接头的气密性。

  • 真空制动软管：遵循GB/T 12731（等同ISO 7312）等，主要测试耐负压性能、层间粘合强度以及耐发动机舱高温环境的能力。

• 挂车和专用车：

  • 除主车要求外，连接挂车的制动软管（如供气管、控制管）需符合GB/T 20461等标准，特别强调抗碾压、耐磨损和更严苛的耐候性，因其工作环境更恶劣。

• 摩托车与非公路车辆：

  • 摩托车液压制动软管遵循GB 20074（等同ISO 8712）或DOT标准，测试项目与汽车类似，但尺寸规格和部分压力阈值不同。

  • 工程机械、农业机械等非公路车辆制动软管，除参考ISO标准外，还需满足SAE J1404等特定行业规范，对耐泥浆、沙尘腐蚀和机械冲击要求更高。

• 航空与轨道交通：

  • 航空液压软管遵循MIL-DTL-6000、SAE AS1072等极为严格的标准，需进行超高压力、极端温度（-55℃至+275℃）、耐火和更长的脉冲寿命测试。

  • 轨道交通制动软管则需符合EN 1763、UIC 826 OR等，强调阻燃、低烟无卤（HL级）及在持续振动下的超高可靠性。

3. 检测仪器的原理和应用

专业的测试仪器是获得准确、可重复数据的基础。

• 脉冲试验机：

  • 原理：采用伺服液压或伺服电机驱动柱塞泵，产生精确控制的交变压力波形。试验箱体提供恒温环境（通常-40℃至+150℃）。

  • 应用：用于执行脉冲疲劳试验和高温脉冲试验。仪器可精确设定压力上限/下限、频率、波形（通常正弦波或三角波）、循环次数和介质温度。

• 容积膨胀测试仪：

  • 原理：基于液体不可压缩原理。将软管试样置于密闭的透明套管内，套管与一个带刻度的毛细管相连。当软管内部加压膨胀时，会排挤套管内的液体，使毛细管液柱上升，通过测量液柱位移量精确计算软管容积变化。

  • 应用：专门用于测量制动软管的容积膨胀率，是评价制动系统踏板感的关键测试。

• 爆破/压力试验台：

  • 原理：采用电动或气动液体增压泵，以恒定速率（如0.5 MPa/s至3 MPa/s）对封闭的软管试样增压，通过高精度压力传感器记录压力曲线直至试样破坏。

  • 应用：用于爆破压力试验和静压试验（保压试验）。

• 拉力试验机：

  • 原理：通常为电子万能试验机。通过伺服电机驱动滚珠丝杠产生平稳的轴向拉力，由负荷传感器测量力值，位移编码器测量变形。

  • 应用：用于抗拉强度试验（接头拉脱试验），可精确记录拉脱力或拉断力及位移曲线。

• 环境模拟箱：

  • 臭氧老化箱：通过臭氧发生器产生并维持恒定浓度的臭氧，用于耐臭氧老化试验。

  • 高低温交变箱：提供精确的温度控制，用于低温弯曲试验、试样预处理以及高低温环境下的性能测试。

  • 盐雾试验箱：模拟海洋或融雪盐环境，用于评估接头和软管的耐盐雾腐蚀能力。

• 理化性能测试设备：

  • 硬度计：测量软管橡胶材料在液体浸泡前后的硬度变化。

  • 分析天平：测量浸泡试验前后的重量变化。

  • 显微镜与投影仪：用于检查软管内外层材料结构、编织层状态及试验后表面微观裂纹。
