推拉杆测试技术详述

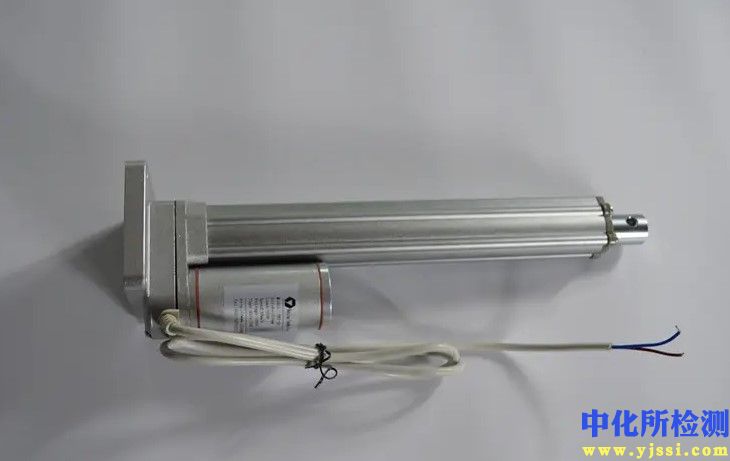

推拉杆测试是评估直线运动机构及其组件的轴向力学性能的关键技术。核心是模拟实际工况下的推、拉双向载荷，测定其强度、刚度、耐久性及功能性指标。

1. 检测项目分类及技术要点

1.1 静态性能测试

• 最大推/拉力 (Peak Push/Pull Force)：试件在失效前能承受的最大轴向载荷。技术要点：匀速加载直至破坏，记录力-位移曲线峰值。需明确失效模式（如杆体屈服、螺纹滑丝、连接件断裂）。

• 屈服力 (Yield Force)：材料开始发生不可恢复塑性变形时的力。通常采用偏移法（如0.2%塑性应变对应的力）从力-位移曲线中判定。

• 刚度/轴向变形 (Stiffness/Axial Deformation)：在指定工作载荷下，杆件的弹性变形量。技术要点：在弹性段内进行多次加载-卸载循环，计算力-位移曲线的斜率，或直接测量规定载荷下的位移。

• 静载保持测试 (Static Load Holding)：在预定载荷下保持规定时间，检测位移松驰或永久变形。技术要点：需控制环境温度，监测保载过程中力的衰减或位移的蠕变。

1.2 动态耐久性测试

• 疲劳寿命测试 (Fatigue Life Test)：在交变推拉载荷下，测定试件直至出现裂纹或完全断裂的循环次数。技术要点：

  • 关键参数：平均载荷 $F_m$、载荷幅值 $F_a$、应力比 $R = F_{min}/F_{max}$、频率 $f$。

  • 通常基于S-N曲线设计测试条件。高频测试需注意试件温升对结果的影响。

  • 失效判定可为完全断裂、规定长度的裂纹或刚度下降特定百分比（如30%）。

• 往复运动磨损测试 (Reciprocating Wear Test)：模拟实际运行频率和行程，评估轴承、衬套、球窝接头等运动副的磨损情况。技术要点：监测循环前后摩擦阻力变化、配合间隙增大值，并对磨损碎屑进行定量或定性分析。

1.3 功能性测试

• 操作力 (Actuation Force)：驱动推拉杆完成全程运动所需的最大力。技术要点：模拟实际安装姿态和驱动速度，测量运动全程的力-位移曲线，其峰值和平均值均具参考价值。

• 间隙/背隙 (Lash/Backlash)：杆系中输入与输出端之间的空程。技术要点：固定一端，在另一端施加正反向微小载荷，测量无输出运动情况下的最大输入位移。

• 模态频率测试 (Modal Frequency Test)：测定推拉杆的固有频率，以避免与系统振动频率耦合产生共振。技术要点：通常采用非接触式激振（如力锤）和响应测量（加速度传感器），进行频响函数分析。

2. 各行业检测范围的具体要求

2.1 航空航天

• 标准：常遵循MIL、SAE、NASA及企业专用标准。

• 要求：极端严苛。静态测试需覆盖极限载荷（Ultimate Load）和验证载荷（Proof Load，通常为极限载荷的1.5倍）。疲劳测试需基于任务剖面谱载荷进行，循环次数要求高（常达 $10^6$ 以上）。必须进行环境试验（如高低温、湿热、盐雾）下的力学测试。材料与工艺需严格认证。

2.2 汽车工程

• 标准：常用ISO、SAE、DIN及各大主机厂企业标准。

• 要求：

  • 转向拉杆：侧重疲劳强度（如德国DIN LBF标准规定的等幅或程序块载荷试验）、弯曲刚度、球头销的摆动力矩和磨损寿命。

  • 换挡拉杆：侧重操作手感（操作力曲线平滑度）、换挡行程精度、换挡机构的疲劳与耐磨性。

  • 制动/离合器拉杆：侧重静态强度安全系数、抗蠕变性能及耐久性。

2.3 工业机械与机器人

• 标准：ISO、ANSI、GB及行业特定规范。

• 要求：重点关注刚度和精度。如精密直线模组中的推杆，需严格测试其轴向刚度、反向间隙和重复定位精度。重型机械中的液压油缸连杆，侧重于静态强度验证（安全系数常取3-4）和抗压稳定性（压杆失稳）分析。工业机器人连杆需进行轻量化设计下的高周疲劳测试。

2.4 医疗器械（如手术机器人、电动病床）

• 标准：遵循ISO 13485质量管理体系，以及如ISO 14971风险管理的相关标准。

• 要求：极高可靠性与生物兼容性。测试重点在于耐久性（数十万至上百万次循环验证）、运行平稳性与噪音（需在静音环境下测试）、失效安全模式（如断电情况下的手动操作力）。所有测试需在模拟使用环境的清洗/消毒周期后进行。

3. 检测仪器的原理和应用

3.1 万能材料试验机 (Universal Testing Machine, UTM)

• 原理：通过伺服电机或液压伺服系统驱动作动缸，对装夹在夹具间的试件施加轴向力。采用高精度负荷传感器和位移编码器同步测量力与位移。

• 应用：主要用于静态性能测试（最大力、屈服力、刚度）和低周疲劳测试。可集成高低温箱进行环境试验。系统刚度、对中性和控制精度是影响测试结果的关键。

3.2 专用推拉杆疲劳试验机

• 原理：通常采用伺服液压或电动直线作动器，专为推拉杆的高频往复运动设计。配备快速装夹工装和可编程控制器，可实现复杂载荷谱的复现。

• 应用：专门用于高周疲劳寿命测试和往复磨损测试。通常配备多通道，可同时测试多个工件以提高效率。具备循环计数、自动停机（于断裂或载荷突降时）等功能。

3.3 传感器与辅助设备

• 力矩传感器：安装在球头等旋转关节处，测量摆动力矩。

• 非接触式位移传感器：如激光位移计或视频引伸计，用于精确测量变形，避免接触式测量对轻小试件的干扰。

• 动态数据采集系统 (DAQ)：高速同步采集力、位移、加速度、温度等多通道信号，用于模态分析、操作力曲线分析等。

• 环境模拟箱：提供温度（-70°C至+150°C或更广）、湿度、腐蚀介质等可控环境，用于复合环境下的力学测试。

3.4 测试工装与夹具

• 重要性：工装设计是测试成功的基础，必须保证力流路径与实际情况一致，避免引入附加弯矩或应力集中。

• 原则：采用自对中设计（如方向节或球面轴承），确保纯轴向载荷。夹具的强度和刚度需远高于试件，且夹持方式不得导致试件提前失效（如夹伤）。
