永磁电机测试的详细技术内容

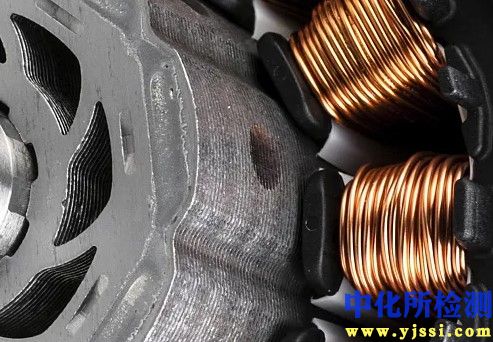

1. 检测项目分类及技术要点

永磁电机的测试主要分为型式试验和出厂试验，涵盖电气、机械、热学及环境适应性等多个维度。

1.1 电气性能测试

• 空载特性测试：

  • 技术要点：在额定电压和频率下，测量电机的空载电流、空载输入功率和空载转速。重点分析三相电流的不平衡度（应<10%），并记录空载反电动势波形，以评估永磁体充磁一致性与定子绕组的对称性。

  • 关键数据：空载电流通常为额定电流的20%~50%，空载损耗是电机效率计算的基础。

• 负载特性测试：

  • 技术要点：在额定电压下，从25%到150%额定负载（视应用而定）进行加载，测量输入功率、电流、转速、输出转矩及效率。绘制效率-转矩曲线、转速-转矩曲线。

  • 关键数据：额定点效率（如IE4/IE5能效等级）、功率因数、最大转矩倍数（通常>1.8）、堵转转矩倍数。

• 堵转试验（锁定转子试验）：

  • 技术要点：在转子锁定状态下，施加额定电压（或降低电压），测量堵转电流和堵转转矩。该试验用于评估电机的起动性能和短路保护设定。

  • 安全注意：试验持续时间需严格控制（如<10秒），以防绕组过热。

• 耐电压试验：

  • 技术要点：在绕组与机壳之间施加高频高压正弦波（如2UN+1000V，50Hz，历时1分钟），检验绝缘介电强度。绝缘电阻测试通常要求热态下不低于0.5MΩ（500V兆欧表）。

• 反电动势常数与转矩常数测定：

  • 技术要点：通过驱动电机至额定转速测量线反电动势峰值计算反电动势常数（Ke）；通过测量给定电流下的输出转矩计算转矩常数（Kt）。在理想正弦波情况下，两者数值相等（SI单位制）。

• 控制器匹配测试（针对驱动系统）：

  • 技术要点：测试电机与配套控制器在动态工况下的匹配性，包括电流谐波畸变率（THD）、弱磁控制特性、转矩响应时间（通常要求<10ms）及高频开关引起的轴电压/轴承电流。

1.2 机械与动力性能测试

• 转矩-转速特性测试：

  • 技术要点：获取从零速到最高转速范围内的连续工作特性，确定电机的恒转矩区和恒功率区（弱磁扩速区）。

• 振动与噪声测试：

  • 技术要点：依据GB/T 10068（或IEC 60034-14），在空载和负载条件下，测量电机在额定转速运行时的振动速度有效值（mm/s）及噪声声压级（dB(A)）。分析频谱以识别电磁（如齿槽谐波）、机械（如不平衡）或空气动力噪声源。

• 转矩脉动测试：

  • 技术要点：使用高精度转矩传感器，在恒速低负载下测量输出转矩的周期性波动，通常以峰值或峰峰值与额定转矩的百分比表示（如<5%）。这对伺服和高精度应用至关重要。

1.3 热性能与可靠性测试

• 温升试验：

  • 技术要点：在额定负载和S1工作制下持续运行至热稳定（每小时温升变化<2K），采用电阻法（绕组）和热电偶法（轴承、机壳、永磁体附近）测量温升。永磁体局部温度必须低于其材料居里温度并有足够裕量（如钕铁硼通常<150℃）。

• 高温、低温与湿热试验：

  • 技术要点：依据GB/T 2423（或IEC 60068-2）系列标准，测试电机在极端温度存储与运行，以及恒定湿热或交变湿热条件下的绝缘性能、机械尺寸稳定性和功能可靠性。

• 耐久性/寿命试验：

  • 技术要点：在额定或过载条件下进行加速寿命试验，监测性能衰减。包括轴承润滑脂寿命测试、绝缘材料老化测试，以及永磁体抗去磁能力验证（通过反复热循环或短路冲击后检测反电动势衰减）。

2. 各行业检测范围的具体要求

不同应用领域对永磁电机的性能侧重和测试标准有显著差异。

2.1 新能源汽车驱动电机

• 标准依据：GB/T 18488（中国）、ISO 19453、ISO 16750系列。

• 具体要求：

  • 宽范围高效区：要求电机在整车常用工况区（如20%-40%峰值转矩，中高速）效率≥90%，甚至95%。

  • 动态性能：峰值功率/转矩持续时间通常要求30秒或60秒，响应时间极短。

  • 环境可靠性：需进行严格的防水防尘试验（IP67或IP6K9K）、盐雾试验、高强度振动试验（如50Hz内扫频，加速度可达15G）和高低温度循环冲击试验（-40℃至+125℃）。

  • 安全性：包括高压安全、绝缘监控、主动放电测试，以及短路、过压、欠压等故障模式测试。

2.2 工业伺服电机

• 标准依据：GB/T 30549（或IEC 61800-9系列）、产品技术条件。

• 具体要求：

  • 高动态精度：重点测试转矩波动、转速波动、带宽（通常>500Hz）和定位精度。

  • 过载能力：通常要求2-3倍额定转矩过载，持续数秒至数分钟。

  • 刚性：评估电机在负载突变下的角位移量。

  • 通讯与反馈：测试与驱动器之间的实时总线（如EtherCAT， CANopen）通讯性能，以及编码器/旋转变压器的精度和抗干扰性。

2.3 家用电器与风机泵类

• 标准依据：GB/T 22669（变频电机）、相关产品安全标准。

• 具体要求：

  • 效率与能效：必须满足中国能效标准（GB 18613）或欧盟ErP指令的IE等级要求。

  • 噪声与振动：要求严格，尤其在住宅环境使用，需进行异音分析和声品质评估。

  • 成本与可靠性：在满足基本性能下，测试更侧重于长期运行可靠性（如数千小时无故障运行）和低成本设计下的性能一致性。

2.4 航空航天与特种领域

• 标准依据：相关国军标、RTCA DO-160（机载设备环境条件）。

• 具体要求：

  • 极端环境：测试温度范围更宽（-55℃至+200℃以上）、高真空、抗辐射、耐腐蚀等。

  • 高功率密度与可靠性：要求极高的功率/转矩密度，并进行最严格的可靠性筛选与寿命试验（如“浴盆曲线”筛选）。

  • 电磁兼容性（EMC）：要求满足严苛的DO-160或MIL-STD-461标准，控制传导发射和辐射发射。

3. 检测仪器的原理和应用

3.1 测功机系统

• 原理：由加载器（磁粉/电涡流/电力测功机）、转矩转速传感器和控制系统构成。加载器作为可调负载吸收电机功率（或倒拖），转矩传感器基于应变片或相位差原理测量转矩，转速由编码器同步测量。

• 应用：是进行负载、效率、温升等核心性能测试的核心平台。电力测功机可实现能量回馈，适用于大功率及新能源电机测试。

3.2 功率分析仪

• 原理：采用同步多通道高速采样，对电压、电流信号进行数字化，通过离散傅里叶变换（DFT）计算基波与各次谐波的有效值、功率、功率因数、频率等参数。带宽可达数MHz，精度可达0.01%级。

• 应用：精确测量电机的输入/输出电功率，是计算效率的关键。尤其适用于变频器供电下非正弦波形的精确分析。

3.3 电气安全测试仪

• 原理：绝缘电阻测试仪（兆欧表）输出高压直流，测量泄漏电流计算电阻。耐压测试仪产生可调交流/直流高压，检测是否发生击穿或泄漏电流超限。

• 应用：进行绝缘电阻、耐压强度、接地连续性等安规测试。

3.4 振动噪声分析仪

• 原理：由加速度传感器（振动）、传声器（噪声）、数据采集器和分析软件组成。通过频谱分析（FFT）、阶次分析、声压级计权计算，识别噪声与振动的来源和幅值。

• 应用：用于电机的NVH（噪声、振动与声振粗糙度）性能评估与故障诊断。

3.5 热成像仪与数据采集器

• 原理：热成像仪通过探测红外辐射绘制温度场分布图。多通道数据采集器配合热电偶或PT100热电阻，实现多点温度的同步长时间记录。

• 应用：温升试验中监测关键部位（如绕组端部、轴承、永磁体区域）的温度分布与变化趋势。

3.6 电机测试系统（MTS）软件

• 原理：集成测试程序、数据采集、实时控制、报告生成于一体的上位机软件平台。

• 应用：协调控制所有仪器设备，实现测试流程自动化（如按照GB/T 1032标准自动执行负载试验），确保测试的一致性和可重复性，并生成标准化的测试报告。
