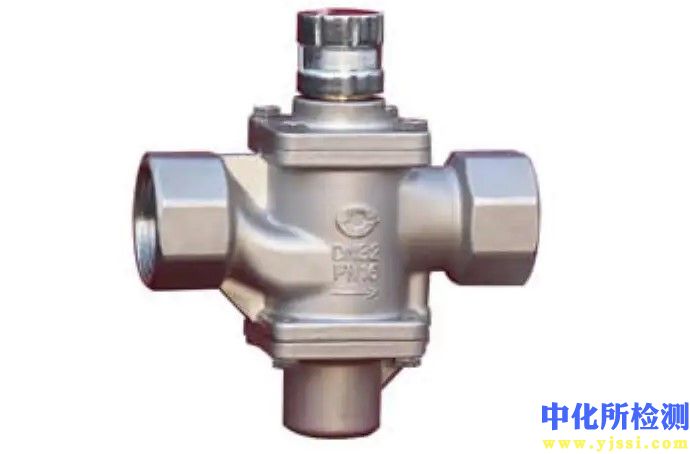

限制阀测试技术规范

限制阀测试旨在验证其核心功能：在预设的临界工况（如压力、温度、流量）下准确动作，以限制或切断介质流动，保障系统安全。测试必须严格遵循产品设计标准与相应行业规范。

1. 检测项目分类及技术要点

1.1 性能测试

• 动作压力/压差测试：

  • 技术要点： 确定阀门的开启压力、关闭压力及回座压力。测试时，进口压力应缓慢上升（通常速率≤0.01 MPa/s），记录阀瓣首次达到可测流量（开启）时的压力、达到规定泄放量（全开启）时的压力以及阀门关闭时的回座压力。重复性偏差应不大于±3%。

• 额定排量/流量系数（Kv/Cv）测试：

  • 技术要点： 在阀门全开状态下，使用水、空气或实际介质，测量特定压差下的稳定流量。需严格监控介质物性（温度、密度、黏度）及上游流态。计算需依据国际标准公式（如ISO 4126、API 526、IEC 60534）。

• 密封性能测试：

  • 上密封（阀杆填料密封）： 在阀门关闭且填料压盖适当预紧状态下，向阀盖密封腔注入试验压力（通常为1.1倍最大工作压力），检测泄漏率。

  • 阀座密封： 在阀门关闭状态下，从进口端施加试验压力（对于安全阀为90%的回座压力或法规要求值），测量出口端的泄漏量。常用介质为空气或氮气。软密封阀门通常要求零泄漏，金属密封阀门允许泄漏率需符合标准（如API 598、GB/T 12242）。

• 启闭循环与耐久性测试：

  • 技术要点： 模拟阀门在正常工作条件下的反复动作。记录规定循环次数（如数千至上万次）后，关键性能参数（动作压力、密封性）的衰减情况，评估阀瓣、阀座等关键部件的磨损。

1.2 结构完整性测试

• 壳体强度测试：

  • 技术要点： 用清水或其他适宜液体，对阀门完全开启状态下的承压壳体施加压力，通常为公称压力的1.5倍（或按设计标准）。保压时间一般不少于3分钟，壳体不得有可见渗漏或永久变形。

• 高低温环境模拟测试：

  • 技术要点： 对于在极端温度工况下使用的阀门（如深冷、高温蒸汽），需在环境试验箱内进行功能测试，验证其材料、密封及动作机构在额定温度下的可靠性。

• 振动与抗震测试：

  • 技术要点： 模拟管道振动或地震工况，评估阀门在动态载荷下保持结构完整性和功能性的能力。需依据标准谱（如IEEE 344、IEC 60980）进行扫频或时程分析测试。

2. 各行业检测范围的具体要求

2.1 石油化工与天然气行业

• 标准依据： API 520/526/527, ASME Sec. VIII Div.1, ISO 4126。

• 具体要求：

  • 安全阀/泄压阀： 必须进行三分钟排量认证测试，介质常为饱和蒸汽、空气或天然气。爆破片需进行批次爆破试验。

  • 紧急切断阀（ESD）： 强调快速响应时间测试，通常要求全行程关闭时间≤2秒。需进行故障安全模式（失电、失气）下的动作测试。

  • 调压阀： 侧重于稳压精度、关闭压力等级（S.P.L.）及重复精度测试。需模拟下游流量阶跃变化，验证其调节稳定性。

2.2 电力行业（火电与核电）

• 标准依据： ASME BPVC Sec. I & III, NB-3500, RCC-M。

• 具体要求：

  • 主蒸汽安全阀/释放阀： 要求使用接近实际工况的过热蒸汽进行测试，精确测量其启闭压差（启闭压比）。对热态与冷态调试差异有严格分析要求。

  • 给水调节阀： 重点测试抗气蚀性能（通过噪声、振动监测）和流量特性曲线（线性、等百分比）的吻合度。高压差工况下需进行多级降压测试。

  • 核电阀门： 需执行极度严格的抗震鉴定（OBE/SSE）、LOCA（失水事故）环境模拟测试以及1E级电气设备的鉴定程序。

2.3 制药与食品行业

• 标准依据： ASME BPE, FDA cGMP, EHEDG。

• 具体要求：

  • 无菌隔膜阀/卫生级调节阀： 检测焦点在于材料生物相容性、表面光洁度（Ra≤0.8 μm）和清洁度（CIP/SIP有效性）。测试包括微生物截留、死角体积测量及高温蒸汽灭菌循环后的密封性。

  • 压力泄放装置： 需确保介质无污染，常采用纯净蒸汽或无菌空气进行测试。

2.4 长输管线与储运

• 标准依据： API 6D, ISO 17292, ASME B31.4/B31.8。

• 具体要求：

  • 管线减压阀（Pressure Reducing Valve）： 强调大流量下的压力稳定性与耐久性。需进行连续72小时以上的可靠性运行测试。

  • 监控调压阀： 测试主阀与监控阀的联动逻辑与失效保护性能。

3. 检测仪器的原理和应用

3.1 精密压力校准与数据采集系统

• 原理： 采用高精度石英谐振或硅压阻式压力传感器作为参考标准，通过比较法对待测阀门的压力信号进行校准。系统集成高速数据采集卡（DAQ），同步记录压力、流量、温度、阀位等信号。

• 应用： 用于动作压力、密封试验、流量测试中的全过程压力曲线记录与分析，生成时间-压力曲线，精确计算开启点、回座点及超压率。

3.2 流量测量装置

• 临界流文丘里喷嘴（用于气体）：

  • 原理： 基于气体动力学临界流原理，当喷嘴喉部流速达到音速时，质量流量仅与上游滞止压力和温度有关，不受下游压力影响，精度可达±0.5%。

  • 应用： 安全阀、泄压阀的额定排量测试，尤其适用于空气、蒸汽等可压缩介质。

• 质量流量计：

  • 原理： 基于科里奥利力效应，直接测量流经振动管的介质质量流量，不受温度、压力、密度变化影响。

  • 应用： 液体排量测试、调压阀的Kv值标定、以及化工过程中对混合介质流量的精确测量。

• 流量校验环线（水/油）：

  • 原理： 通过标准体积管或标准表法（串联高精度涡轮或电磁流量计）作为主标准，对测试回路中的流量计进行在线比对和校准。

  • 应用： 液体安全阀、调节阀的大流量出厂测试与型式试验。

3.3 声发射与振动监测仪

• 原理： 通过高灵敏度压电传感器捕捉阀门内部因泄漏、气蚀、零件松动或撞击产生的高频应力波信号，经分析处理定位异常源并评估其强度。

• 应用： 在线监测阀座微泄漏、识别调节阀气蚀初生阶段、辅助判断安全阀的启闭瞬间。

3.4 高分辨率内窥镜与视频检测系统

• 原理： 利用光纤或电子镜将光源和摄像头导入阀门内部，实现可视化检查。

• 应用： 在不拆卸阀门的情况下，检查阀座密封面损伤、阀瓣导向部位磨损、内部腐蚀或异物堆积情况，常用于定期维护检查与故障诊断。
