刮板检测技术内容

刮板作为关键传动与输送部件，其性能与质量直接关系到设备的运行效率、寿命及安全性。系统化的检测是保障其符合设计标准与工况要求的必要手段。

一、 检测项目分类及技术要点

刮板检测主要分为几何尺寸与形位公差检测、表面质量检测、材料性能检测和功能性能检测四大类。

1. 几何尺寸与形位公差检测

• 关键尺寸：包括刮板总长、宽度、厚度、安装孔（槽）的定位尺寸与直径/宽度、刃口厚度等。使用精密卡尺、千分尺、坐标测量机（CMM）进行测量，精度要求通常为IT7-IT9级。

• 形位公差：

  • 直线度/平面度：针对刮板工作刃口或安装基准面，防止因弯曲或翘曲导致接触不均。采用刀口尺配合塞尺、或激光平面度仪检测，公差范围通常为0.05-0.20 mm/m。

  • 平行度/垂直度：确保安装面与工作面的相对位置精度。使用高度规、百分表配合平台或CMM检测。

  • 位置度：重点关注多安装孔相对于基准的位置精度，保证装配互换性。通常使用CMM或专用综合检具进行判定。

2. 表面质量检测

• 表面粗糙度：工作刃口和与密封件接触的表面粗糙度至关重要，直接影响密封性和磨损速度。采用触针式粗糙度仪测量，Ra值通常要求为0.4-1.6 μm，特殊场合可达0.2 μm。

• 表面缺陷：包括裂纹、锈蚀、毛刺、划痕、磕碰等。初期采用目视检查，关键部位（如刃口、应力集中区）必须使用无损检测技术。

  • 磁粉检测（MT）：适用于铁磁性材料表面及近表面裂纹检测，灵敏度高。

  • 渗透检测（PT）：适用于所有非疏松孔性材料表面开口缺陷检测。

  • 涡流检测（ET）：适用于导电材料表面及近表面缺陷的快速筛查。

3. 材料性能检测

• 硬度：核心指标，决定耐磨性。刮板常用材料硬度范围为HRC 50-62（如弹簧钢、工具钢）或HB 200-400（如耐磨铸铁、不锈钢）。采用洛氏（HRC）、布氏（HB）或维氏（HV）硬度计在指定位置测试。

• 材料成分分析：验证材质是否符合要求，如碳、铬、锰等关键合金元素含量。采用光谱分析仪进行快速定量分析。

• 金相组织分析：检查热处理效果，如马氏体级别、碳化物分布、脱碳层深度等。通过取样、制样，在金相显微镜下观察评定。

• 耐磨性与韧性：通过实验室模拟磨损试验（如销-盘试验机）和冲击试验（夏比冲击试验）评估其综合性能。

4. 功能性能检测

• 耐磨寿命试验：在模拟或实际工况的试验台上运行，测量特定时间内的磨损量（失重或刃口后退量）。

• 接触压力分布测试：采用压力敏感膜或传感器阵列，测量刮板与配合面（如镜板、辊子）在全长范围内的压力均匀性。

• 疲劳强度试验：对承受周期性负载的刮板，进行脉动负荷疲劳试验，评估其疲劳寿命。

二、 各行业检测范围的具体要求

不同应用场景对刮板的性能侧重和检测要求有显著差异。

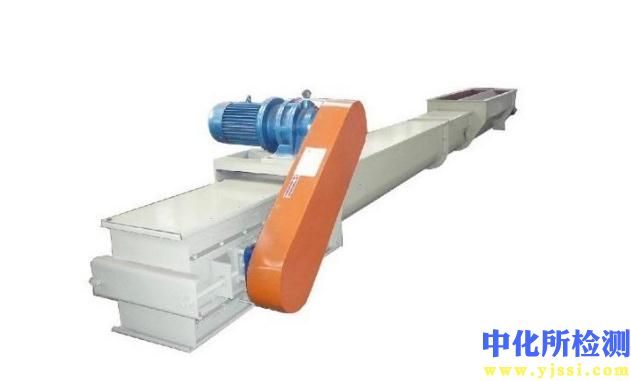

1. 煤炭采矿（刮板输送机）

• 重点：极高的耐磨性、抗冲击韧性和结构强度。

• 检测要求：

  • 材料以高强耐磨合金钢为主，硬度检测为必检项（HB 350以上）。

  • 必须进行严格的超声波探伤（UT）或磁粉探伤（MT），以排查内部夹杂、裂纹。

  • 尺寸检测侧重与链环、中部槽的配合尺寸，确保运行顺畅。

  • 需进行模拟煤矸石环境的耐磨试验。

2. 农业机械（收割机、播种机）

• 重点：耐磨性、耐土壤腐蚀性及适当韧性。

• 检测要求：

  • 材料常为65Mn等弹簧钢，要求良好的热处理硬化层深度和均匀性。

  • 表面粗糙度要求相对宽松，但必须去净毛刺。

  • 需进行盐雾试验评估其防锈能力。

  • 几何尺寸侧重于保证装配和运动协调性。

3. 液压与润滑系统（刮板密封、油封）

• 重点：极高的尺寸精度、形位公差、表面光洁度和材料稳定性。

• 检测要求：

  • 尺寸精度常要求IT7级以上，CMM检测为主。

  • 工作刃口直线度、平面度要求极高（≤0.02 mm/m）。

  • 表面粗糙度Ra值要求严格（常≤0.8 μm）。

  • 材料需耐介质（油、水），需进行相容性及体积变化率测试。

  • 100%进行表面缺陷（特别是微裂纹）的无损检测。

4. 印刷与涂布设备

• 重点：刃口的极致精密、光洁和一致性。

• 检测要求：

  • 刃口通常要求微观级锋利度，需在工具显微镜或轮廓仪下检测刃口圆弧半径和角度。

  • 材料常为高碳高铬钢或硬质合金，硬度检测（HV）至关重要。

  • 整体直线度要求极高，全长误差常要求小于0.01 mm。

  • 清洁度要求严格，需检测表面残留颗粒物。

5. 食品与制药行业

• 重点：材料安全性、耐腐蚀性及易清洁性。

• 检测要求：

  • 材料必须符合FDA或EU相关标准（如304/316不锈钢），提供材质证明。

  • 表面需进行电解抛光或高光洁度处理，粗糙度Ra常要求≤0.4 μm以减少细菌附着。

  • 检测所有角落的清洁死角，并可能要求生物相容性测试报告。

三、 检测仪器的原理和应用

1. 坐标测量机（CMM）

• 原理：通过探头在三个相互垂直的导轨上移动，接触或非接触式探测工件表面点，计算其空间坐标，通过软件拟合、评价几何尺寸和形位公差。

• 应用：用于刮板的精密尺寸、孔位、轮廓度、位置度、平面度等的综合检测，是高质量刮板的核心检测设备。

2. 表面粗糙度仪

• 原理：（触针式）金刚石触针沿被测表面划过，其垂直位移被转换为电信号，经放大、处理后得到Ra、Rz等参数。

• 应用：定量检测刮板工作刃口及关键配合面的表面微观轮廓质量。

3. 硬度计

• 原理：

  • 洛氏硬度：通过测量压头在初始试验力和总试验力作用下的压痕深度差计算硬度。

  • 维氏/布氏硬度：通过测量一定力值下压痕的对角线长度或直径计算硬度。

• 应用：现场快速或实验室精确测定刮板表面及心部硬度，评估热处理质量。

4. 无损检测设备

• 磁粉检测（MT）设备：

  • 原理：对铁磁性工件磁化，表面或近表面缺陷处磁力线逸出形成漏磁场，吸附磁粉形成显示。

  • 应用：快速、直观地检测刮板表面及近表面的裂纹、折叠等线性缺陷。

• 超声波检测（UT）设备：

  • 原理：超声波探头发射高频声波进入工件，遇缺陷或界面反射回波，通过分析回波特征判断内部状况。

  • 应用：主要用于大型、厚壁刮板内部夹杂、孔洞、裂纹的检测。

• 光谱分析仪：

  • 原理：物质受激发后发射特征光谱，通过分析光谱波长和强度确定元素种类及含量。

  • 应用：对刮板材料进行快速、准确的化学成分验证，防止材质混用。

5. 轮廓测量仪/工具显微镜

• 原理：通过光学放大和精密位移平台，对工件轮廓进行非接触扫描或观测。

• 应用：特别适用于印刷、涂布行业刮板刃口形状（角度、圆弧半径）的精密测量。
