架空索道检测技术规范

架空索道作为特种运输设备，其安全运行依赖于系统化、标准化的检测体系。检测工作需遵循国家特种设备安全技术规范及相关行业标准，核心在于评估机械结构完整性、电气系统可靠性及运行状态安全性。

一、 检测项目分类及技术要点

检测项目主要分为静态检测、动态检测和无损检测三大类。

1. 静态检测

• 线路设备检测：

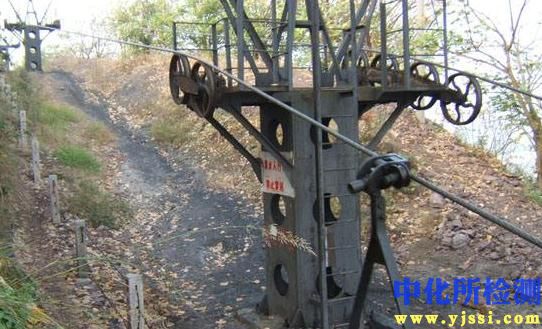

  • 支架（塔架）：检测垂直度偏差（应≤支架高度的5‰）、基础沉降、地脚螺栓紧固力矩、钢结构锈蚀与变形（重点检查焊缝、节点板）。采用全站仪进行坐标与垂直度测量，使用涂层测厚仪与锈蚀评估量表量化腐蚀状况。

  • 承载索与牵引索：检查钢丝绳张力（采用张力仪测量，偏差需在设计值的±10%以内）、索距偏差、挠度。重点进行钢丝绳外部损伤检查，记录断丝、磨损、锈蚀、压扁情况，严格执行《钢丝绳报废标准》（如一个捻距内断丝数超标）。

  • 锚固装置：检查锚杆、锚筒的位移与变形，基础混凝土开裂情况，紧固件状态。

• 站内设备检测：

  • 驱动装置：检测主轴径向跳动（通常要求≤0.03mm）、制动器制动力矩（需达到1.5倍最大静力矩）、齿轮箱油温及振动加速度（符合ISO 10816振动标准）。

  • 张紧装置：检查液压或重锤张紧系统的行程、压力、响应灵敏度及安全限位有效性。

  • 脱索保护装置：进行功能测试，确保在钢丝绳异常摆动时可靠触发。

• 运载工具检测：检查吊厢、吊篮的门锁机构（冗余保护）、承载结构的裂纹与变形、连接轴销的磨损与探伤。

2. 动态检测

• 运行测试：在额定载荷与125%额定载荷下，测试启动、制动加速度（通常≤0.5 m/s²）、运行速度偏差（≤设计值±5%）、线路通过性（与障碍物安全间距）。

• 安全电路测试：系统性测试所有安全回路（紧急停车、风速监测、脱索保护、张紧行程限位等）的逻辑正确性与响应时间（通常要求≤2s）。

• 载荷试验：按照规范进行空载、额定载荷、静载（1.25倍额定载荷）及动载（1.1倍额定载荷）试验，测量关键结构的应力与应变。

3. 无损检测（NDT）

• 磁粉检测（MT）：应用于支架、吊臂等铁磁性材料表面及近表面裂纹检测，如焊缝热影响区疲劳裂纹。

• 超声波检测（UT）：用于测量钢丝绳内部断丝、磨损截面损失率（精度可达±0.1mm），以及厚壁构件内部缺陷探伤。

• 渗透检测（PT）：用于非磁性金属（如铝合金吊厢结构）表面开口缺陷检查。

• 射线检测（RT）：用于关键焊缝内部气孔、未熔合等缺陷的检测。

• 三维激光扫描：用于获取支架、线路的高精度三维点云模型，进行形变分析与数字化存档。

二、 各行业检测范围的具体要求

1. 客运索道（旅游观光）

• 安全冗余要求最高。严格执行《客运架空索道安全规范》（GB 12352）。检测重点在于运行平稳性（车厢内噪声≤70dB(A)）、乘客保护系统（如抱索器力监测、防坠装置）、应急救援系统（备用驱动、救援绳索、营救小车）的定期演练与功能验证。需进行突发停电、逆风等工况的模拟演练测试。

2. 货运索道（矿山、林业、物料运输）

• 侧重结构强度与耐久性。检测需关注恶劣工况（粉尘、湿度、温差）影响。重点检测承载索的磨损与更换周期，货斗或集装箱的连接机构疲劳损伤。矿山索道需额外关注防腐（酸碱性环境）及防撞设施（通过矿场上方）的有效性。载荷试验需涵盖最大设计载重及冲击载荷工况。

3. 缆索起重机（水利工程、建筑）

• 突出动态性能与精准控制。检测除常规项目外，重点在于主索、起重索、牵引索的协同工作状态，起升与行走机构的制动性能，以及定位精度（通过激光测距或GPS RTK技术）。需对塔架顶部偏摆进行长期监测，评估风振影响。

4. 应急救援索道（消防、抢险）

• 强调快速部署与极端工况可靠性。检测需模拟实战环境，测试轻量化结构的强度、便携式驱动装置的稳定性，以及在多种地形锚固的可靠性。系统需具备高抗风能力（通常≥6级风下可工作）和夜间操作能力。

三、 检测仪器的原理与应用

1. 钢丝绳检测仪器

• 电磁检测仪：基于漏磁通原理。永磁体将钢丝绳局部饱和磁化，当存在断丝、磨损等缺陷时，磁场发生畸变，被霍尔元件或感应线圈捕获并形成信号。用于定量评估钢丝绳的金属截面积损失（LMA）和局部缺陷（LF）。

• 张力测量仪：常用振动频率法。通过激振器使钢丝绳产生横向振动，用传感器测量其固有频率，根据弦振动公式（T=4mL²f²，其中T为张力，m为单位长度质量，L为索长，f为频率）计算张力。非接触式激光测振法精度更高。

2. 几何测量仪器

• 全站仪：通过发射红外激光并接收反射信号，精确测量角度和距离，计算支架坐标与垂直度。搭配棱镜使用可实现毫米级精度。

• 三维激光扫描仪：通过高速发射激光脉冲，测量大量点的空间坐标，生成高密度点云，用于整体形变分析、体积计算和数字化建模。

3. 状态监测仪器

• 振动分析仪：采集驱动装置轴承、齿轮箱的振动信号，进行时域、频域（FFT变换）分析，与标准频谱对比，早期诊断不平衡、不对中、轴承损坏等故障。

• 红外热像仪：基于物体红外辐射成像。用于检测电气接头过热、制动器摩擦副温升异常、轴承过热等隐患，实现预测性维护。

• 声学与超声波检测仪：声学检测用于识别运行异响；脉冲反射式超声波探伤仪通过发射高频声波并接收缺陷界面反射回波，用于关键部件内部探伤。

4. 专用检测设备

• 抱索器测试台：模拟索道运行中的弯曲、扭转载荷，动态测试抱索器在牵引索上的抗滑力（必须≥客厢总重乘以安全系数，通常≥3）及疲劳寿命。

• 无损探伤成套设备：包括磁粉探伤机、超声波探伤仪、射线机等，由持证人员按标准工艺对关键承力部件进行内部缺陷检测。

总结：现代架空索道检测正朝着自动化、智能化、在线化方向发展。集成传感器网络、物联网（IoT）技术和人工智能（AI）数据分析的在线监测系统，可实现对张力、振动、风速、视频等的连续采集与预警，显著提升检测的时效性与可靠性，是保障索道本质安全的技术演进方向。
