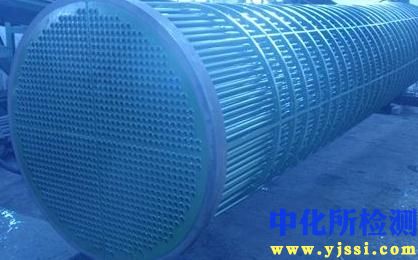

凝汽器检测技术

1. 检测项目分类及技术要点

凝汽器的检测旨在评估其热交换效率、结构完整性与运行可靠性，核心在于监测真空严密性和传热性能。

1.1 性能检测

• 真空严密性试验：

  • 技术要点：在机组稳定运行（通常为80%以上额定负荷）时，关闭所有连接至凝汽器抽气系统的阀门，记录规定时间内（通常为8分钟）凝汽器真空度的下降速率。合格标准通常要求下降速度不大于0.13 kPa/min（约0.4 mmHg/min）。试验需排除循环水温度、负荷波动等干扰因素。

  • 真空系统泄漏点查找：采用氦质谱检漏仪或超声波检漏仪。氦质谱法灵敏度高，通过向可疑区域喷吹氦气，检测真空泵排气中氦气浓度定位漏点。超声波法适用于检测负压状态下气体湍流产生的高频声波。

• 端差监测与分析：

  • 技术要点：端差指排汽饱和温度与循环水出口温度之差，是评价传热效率的关键指标。需实时、准确监测排汽温度、循环水进出口温度及凝汽器绝对压力（换算为饱和温度）。端差增大通常指示管束结垢、脏污或内部存在不凝性气体聚集。

• 清洁系数测定：

  • 技术要点：通过对比实际传热系数与理论清洁状态下的传热系数计算得出。需采集设计参数、运行参数（流量、温度、压力）及污垢热阻数据，是量化换热管污垢程度和制定清洗计划的核心依据。

1.2 结构完整性检测

• 换热管无损检测：

  • 涡流检测（ECT）：主要方法。利用交变磁场在铜管、钛管或不锈钢管内感生涡流，通过分析涡流变化检测缺陷。可检出内/外壁腐蚀、点蚀、裂纹、磨损减薄。检测时需使用对比样管进行校准，定量评估缺陷深度和长度。对铁磁性材料（如碳钢管）需采用远场涡流等特殊技术。

  • 内窥镜检测：用于直观检查管内壁结垢、腐蚀形态、异物或沉积物情况，辅助涡流检测结果判定。

• 管板与焊缝检测：

  • 技术要点：管板密封面、管口焊缝（胀接或焊接处）是泄漏高发区。采用渗透检测（PT） 检查表面开口缺陷；采用超声波检测（UT） ，特别是相控阵超声波检测（PAUT），检查焊缝内部未熔合、裂纹等缺陷，并评估管板本身可能的腐蚀减薄。

• 水室及壳体检测：

  • 技术要点：重点检查腐蚀、冲刷及微生物腐蚀。采用超声波测厚仪进行系统性壁厚测量，绘制壁厚分布图。对涂层或衬里（如橡胶衬里）进行附着力、针孔检测。内部检查常结合宏观检查、腐蚀产物分析。

1.3 水质与沉积物分析

• 技术要点：分析循环水（开式或闭式）、凝结水的水质（pH、电导率、离子含量、微生物指标）及从换热管或水室取得的沉积物/垢样成分（通过X射线衍射、X射线荧光光谱分析）。用于诊断腐蚀成因（如氯离子应力腐蚀、氨腐蚀）、结垢类型（碳酸钙、硅酸盐、生物粘泥）及制定化学清洗或水处理方案。

2. 各行业检测范围的具体要求

尽管凝汽器原理相同，但不同行业的运行环境和要求差异导致检测侧重点不同。

2.1 火力发电行业

• 要求：以高可靠性、高效率为核心。真空严密性试验为常规月度或季度试验。换热管检测重点关注铜合金管的氨腐蚀、冲刷腐蚀，以及不锈钢管的应力腐蚀开裂。机组大修期间通常要求对换热管进行100%涡流检测，并根据风险评估确定抽检比例。对空冷机组，需额外检查空冷岛翅片管束的积灰、腐蚀及泄漏。

2.2 核能发电行业

• 要求：安全性、可靠性标准极端严格。凝汽器作为二回路最终热阱，其完整性直接关系到放射性物质的包容。检测活动需遵循核安全法规和质量保证大纲。对钛管或不锈钢管的检测，要求使用高灵敏度涡流技术，缺陷验收标准更为苛刻。泄漏监测系统需高度灵敏，并能快速隔离泄漏的管束模块。所有检测记录需具备完整的可追溯性。

2.3 化工、冶金等工业驱动领域

• 要求：凝汽器多服务于工业汽轮机，工况复杂多变。循环水水质可能较差，易结垢和滋生微生物。检测重点在于结垢与腐蚀控制。需频繁进行端差监测和清洁系数计算，以优化在线清洗（胶球清洗）和离线清洗周期。对碳钢换热管的检测，需重点关注氧腐蚀、点蚀及电化学腐蚀，涡流检测时需注意材质影响。

2.4 船舶动力及海洋平台

• 要求：适应高盐、高湿、振动的恶劣海洋环境。海水冷却的钛管或铜镍合金管凝汽器是主流。检测需特别关注点蚀、缝隙腐蚀及电偶腐蚀。由于空间受限，检测设备需小型化、便携化。坞修期间需进行全面的压力试验和涡流检测。生物附着防治也是检测与维护的重要内容。

3. 检测仪器的原理和应用

3.1 涡流检测仪

• 原理：基于电磁感应。探头线圈通以高频交流电，产生交变磁场作用于导电管材，感应出涡流。管壁缺陷会改变涡流的大小和分布，进而扰动线圈的阻抗或电压。通过分析阻抗平面对比图，识别并量化缺陷。

• 应用：凝汽器换热管快速、大面积检测的主力设备。多通道探头可提高检测效率。具备数据存储、分析软件，能生成三维C扫描图，直观显示管束整体状况。对非铁磁性管材（铜、钛、奥氏体不锈钢）灵敏度高。

3.2 氦质谱检漏仪

• 原理：利用磁场将电离后的气体按质荷比分离，专门检测氦（He）离子流的强度。当系统与检漏仪连接后，在外部喷吹氦气，氦气通过漏点进入真空系统并被检漏仪捕获，产生信号响应。

• 应用：真空系统微小泄漏定位的“黄金标准”。灵敏度可达10^-12 Pa·m³/s。通常与真空泵组配合，对凝汽器汽侧或整个低压缸-凝汽器系统进行负压法检漏，精准定位焊缝、法兰、阀门、管板等处的微小漏点。

3.3 超声波检测设备

• 原理：

  • 常规超声波测厚/探伤：压电换能器发射高频脉冲，接收从缺陷或背壁反射的回波，通过声时和波幅判断缺陷位置和大小。

  • 相控阵超声波（PAUT）：通过电子控制阵列探头各晶片的激发时序，实现声束的聚焦、偏转与扫描，生成高分辨率图像。

• 应用：超声波测厚仪用于水室、壳体、管板的壁厚普查。PAUT特别适用于结构复杂、可达性差的管板焊缝检测，能更精确地识别和定量焊缝内部缺陷。

3.4 热工性能监测与诊断系统

• 原理：集成高精度温度传感器（铂电阻）、压力变送器、流量计和数据采集单元，实时采集凝汽器运行参数，通过内置热平衡模型和性能计算模型（如HEI标准），在线计算端差、传热系数、清洁系数等。

• 应用：实现凝汽器性能的连续监测与趋势分析，为预测性维护和运行优化提供数据支持。是连接物理状态与运行经济性的关键工具。

3.5 内窥镜

• 原理：通过光纤或CMOS图像传感器将管内壁图像传输至目镜或显示器。

• 应用：用于涡流检测发现异常后的内部直视验证，检查垢样形态、腐蚀产物分布及进行清洗效果评估。
