阀组测试技术综述

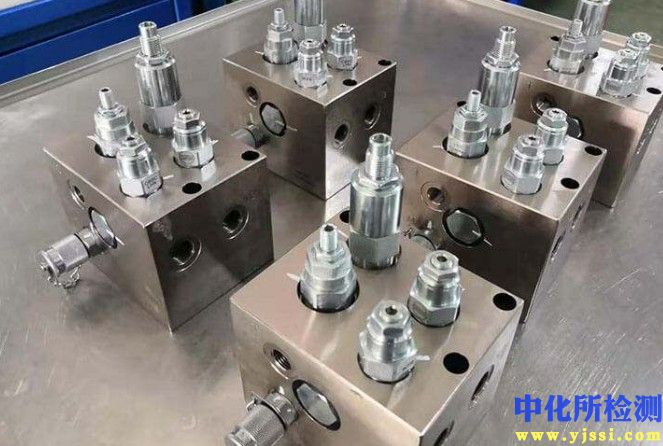

阀组作为流体控制系统的核心单元，其性能与可靠性直接关系到整个系统的安全稳定运行。全面的阀组测试是确保其满足设计工况、实现精确控制及长寿命服役的关键环节。本文系统阐述阀组测试的检测项目、范围、标准及仪器，为工程实践提供技术参考。

一、 检测项目与方法原理

阀组测试涵盖从宏观性能到微观泄漏的多个维度，主要检测项目如下：

1. 壳体强度试验

   • 方法原理：向关闭状态的阀组壳体内腔施加高于公称压力的试验压力，保压一段时间。该试验旨在验证阀体、阀盖等承压部件在高压下的结构完整性与抗塑性变形能力，确保无可见渗漏或结构损伤。

   • 试验介质：通常使用水（水压试验）或空气/氮气（气压试验）。水压试验因水的低压缩性而更为安全，是强度试验的首选。

   • 关键参数：试验压力（通常为公称压力的1.5倍）、保压时间（按标准规定，如不少于15分钟）。

2. 密封性能试验

   • 方法原理：检验阀座密封副（关闭件与阀座之间）及阀杆填料函等处的泄漏率。分为高压密封试验（上密封试验）和低压密封试验。

     • 高压密封试验：在阀门关闭状态下，从一侧引入公称压力或指定高压的试验介质，检测另一侧的泄漏量。用于验证阀座在高压下的密封能力。

     • 低压密封试验：通常使用空气或氮气在较低压力（如0.4-0.7 MPa）下进行，或采用浸水法（阀腔充气，整体浸入水中观察气泡），灵敏度高，用于检验微泄漏。

     • 阀杆密封试验：在阀门开启状态下，向壳体内施加压力，检验阀杆与填料之间密封结构的泄漏情况。

   • 关键参数：试验介质、试验压力、允许泄漏率（如气泡个数/分钟或无可见泄漏）。

3. 流量特性与流阻系数测试

   • 方法原理：通过流量试验台，在阀门处于不同开度时，测量其进出口压差和流经阀门的流量，从而计算出流量系数（Kv/Cv值）或流阻系数（ζ）。

   • 流量系数（Kv/Cv）：指阀门全开时，在指定压差下，单位时间内通过阀门的常温水体积。是衡量阀门流通能力的关键参数。

   • 流量特性曲线：描述阀门相对开度与流量系数相对值之间的关系（如直线、等百分比、快开），反映阀门的调节性能。

4. 动作性能试验

   • 方法原理：模拟实际工况，测试阀组的启闭力矩、启闭时间、行程精度及可靠性。

     • 启闭力矩测试：使用扭矩传感器测量阀门从全关到全开或反之所需的最大扭矩，用于评估执行机构的选型匹配性及阀门自身机械结构的合理性。

     • 行程测试：对于调节阀，验证其开度指示与实际阀位的一致性。

     • 寿命试验：在规定的试验条件下，让阀门反复进行启闭循环，记录其性能衰减情况直至达到规定循环次数或失效，以评估其耐久性。

5. 耐火安全试验

   • 方法原理：模拟火灾工况，将阀门置于高温火焰中燃烧一定时间，然后进行冷却。试验后，检查阀门的结构完整性并进行密封性能测试，要求其仍能保持一定的密封功能，防止火灾蔓延。

   • 适用对象：主要用于石油、化工等危险工况的阀门。

6. 材料与无损检测

   • 方法原理：对阀体、阀盖、阀杆等关键承压件及内部构件进行理化性能分析和内部缺陷检查。

     • 化学成分分析：光谱分析等。

     • 力学性能测试：拉伸、冲击、硬度试验。

     • 无损检测（NDT）：包括射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）等，用于探测铸件、锻件中的裂纹、气孔、夹杂等缺陷。

二、 检测范围与应用领域

阀组的检测需求因其应用领域和工况的严苛程度而异：

• 石油天然气工业：对阀组的壳体强度、高压密封（API 6A/6D标准）、耐火性能要求极高。特别是用于井口装置、长输管线的阀门，需进行严格的抗硫化物应力开裂（SSC）测试。

• 化工与过程工业：除常规强度与密封测试外，需关注阀门对特定介质的耐腐蚀性能（材料检测）、以及调节阀的流量特性和重复精度。

• 电力工业（火电/核电）：主蒸汽系统、给水系统的阀门要求极高的安全等级。需进行高温高压下的性能测试，核级阀门还需满足抗震鉴定要求。

• 水处理与市政工程：侧重于阀门的壳体强度、密封性能及流阻系数，确保供水效率与可靠性。

• 制药与食品工业：对阀组的清洁度、无菌性及材料生物相容性有特殊要求，测试中需考虑卫生级设计（如无死角、易清洗）的验证。

• 航空航天与船舶制造：阀组需在极端温度、振动环境下可靠工作，测试项目包括高低温循环、振动、冲击等环境适应性试验。

三、 检测标准与规范

阀组测试遵循一系列国际、国家及行业标准，确保测试的规范性与结果的可比性。

• 国际标准：

  • API系列：API 598（阀门检验与试验）、API 6D（管线阀门）、API 6A（井口装置和采油树设备）、API 607/6FA（耐火试验）。

  • ISO系列：ISO 5208（工业阀门 金属阀门的压力试验）、ISO 10434（石油天然气工业用螺栓连接阀盖的钢制闸阀）。

  • IEC标准：IEC 60534（工业过程控制阀），主要规范控制阀的流量、性能等测试。

  • MSS SP系列：如MSS SP-55（阀门、法兰、管件及其他管道元件用铸钢件质量标准—表面缺陷评定的目视检测方法）。

• 国家标准：

  • GB/T系列：GB/T 13927（工业阀门 压力试验）、GB/T 26480（阀门的检验和试验）、GB/T 4213（气动调节阀）。

  • JB/T系列：如JB/T 9092（阀门的检验与试验），在行业内广泛应用。

• 行业特定标准：

  • 核电：ASME III、RCC-M等。

  • 船用：各国船级社规范，如CCS、DNV GL、ABS等。

四、 主要检测仪器与设备

专业的检测仪器是获得准确测试数据的保障。

1. 压力试验台：核心设备，用于壳体强度和密封性能试验。集成高压泵（气泵或水泵）、压力传感器、安全阀、精密压力表和数据采集系统，可实现压力的自动控制、保压和泄漏量的自动测量。

2. 流量特性测试系统：由恒压水源、标准流量计（如电磁流量计、涡轮流量计）、高精度差压变送器、温度传感器、数据采集与处理单元组成。用于绘制流量特性曲线和计算流阻系数。

3. 扭矩/推力测试仪：用于测量阀门启闭过程中的力矩或轴向力，可为电动、气动执行机构的选型提供依据。

4. 寿命试验台：模拟阀门在实际工况下的动作，通过电机或执行机构驱动阀门进行高频次启闭循环，并实时监测其性能参数变化。

5. 无损检测设备：

   • 超声波探伤仪：用于检测内部缺陷和壁厚测量。

   • 射线探伤机：用于检测铸件、焊缝的内部缺陷。

   • 磁粉探伤机：用于检测铁磁性材料表面和近表面缺陷。

   • 渗透探伤剂：用于检测非多孔性材料表面开口缺陷。

6. 泄漏检测仪：

   • 气泡泄漏检测装置：用于低压密封试验，通过观察水中气泡判定泄漏点与大致泄漏率。

   • 定量泄漏收集器：用于收集并精确测量从阀座或填料函处泄漏出的液体体积。

   • 声学成像仪：可通过声波定位气体泄漏点，实现非接触式快速检测。

阀组测试是一个系统化、标准化的工程技术活动。它贯穿于阀组的研发、生产制造与出厂验收全过程。通过科学地设计检测项目，严格遵循相关标准规范，并借助齐全的检测仪器，可以全面、客观地评价阀组的综合性能，为各类工业装置的安全、高效、长周期运行提供坚实保障。随着技术的发展，在线监测、智能诊断等新型测试方法也将逐步应用于阀组的全生命周期管理。
