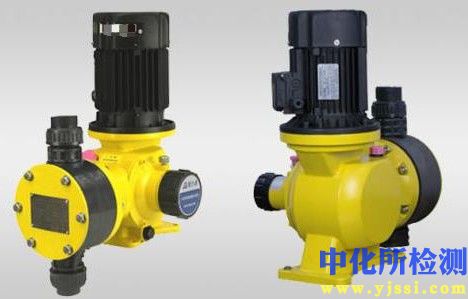

计量泵测试技术规范

1. 检测项目分类及技术要点

计量泵的测试项目主要分为性能测试、安全与环境测试、材料与耐久性测试三大类。

1.1 性能测试

• 流量测试（核心项目）：

  • 技术要点： 在额定工况（额定压力、转速、冲程长度）及不同调节点（如10%-100%冲程）下，测量泵的实际输出流量。关键指标为流量精度（实测流量与设定流量的相对误差，通常要求±1%以内）和重复精度（同一设定条件下多次测量的流量离散度，通常要求±0.5%以内）。

  • 稳态流量测试： 在恒定压力下进行，评估标定精度。

  • 动态流量测试： 模拟工况变化，评估响应时间和超调量。

• 压力测试：

  • 额定压力测试： 验证泵在最大工作压力下的连续运行能力。

  • 最大压力（或爆破压力）测试： 测试泵的极限承压能力，通常为额定压力的1.5-2倍。

  • 压力脉动测试： 测量出口压力的周期性波动峰值，评估其对系统稳定性的影响。

• 计量精度与线性度测试：

  • 在不同冲程设定或频率设定下，绘制“设定值-实测流量”曲线。计算线性相关系数，评估控制系统的线性控制能力。

• 容积效率测试：

  • 测量泵的实际流量与理论流量（基于几何容积计算）的比值，评估内部泄漏（如阀座密封性、柱塞/隔膜密封性）状况。高效计量泵的容积效率通常要求≥95%。

• 吸上性能与NPSHr（必需汽蚀余量）测试：

  • 在特定工况下，逐步降低进口压力，直至流量下降3%时，测量进口处的绝对压力，计算得到NPSHr值。此数据对高挥发性介质输送至关重要。

1.2 安全与环境测试

• 密封性测试：

  • 液压侧密封： 对泵头施加额定压力，保压规定时间（如30分钟），检测压力降或外部泄漏。

  • 隔膜破裂监测系统测试（针对液压驱动隔膜泵）： 模拟隔膜破裂，验证监测报警系统（如压力传感器、探针式）的响应可靠性与灵敏度。

• 电气安全测试： 包括绝缘电阻、耐压强度（如1500V AC/分钟）、接地电阻测试，符合IEC 61010等标准。

• 噪音与振动测试： 在标准测试台、额定工况下，测量距泵1米处的声压级和关键轴承、壳体部位的振动速度有效值。

1.3 材料与耐久性测试

• 接触介质部件材质验证： 通过光谱分析、盐雾试验等方法，验证过流部件（泵头、阀球/座、隔膜）材质是否符合设计要求。

• 疲劳寿命测试（加速寿命试验）： 对核心往复运动部件（隔膜、柱塞、传动机构）进行高频次循环测试，统计平均无故障时间（MTBF）。

• 耐腐蚀与兼容性测试： 将材料试样浸泡于特定介质中，在规定温度、时间后，评估其质量变化、强度损失及形貌变化。

2. 各行业检测范围的具体要求

2.1 石油化工与化学加工业

• 重点： 极端工况下的可靠性与安全性。

• 要求：

  • 介质多样性： 需测试泵在输送高黏度聚合物、剧毒、强腐蚀（如浓硫酸、烧碱）、易燃易爆介质时的性能与密封性。

  • 高压力与高温度： 常需进行最高至50MPa或更高压力、介质温度达200℃以上的测试。

  • 防爆认证： 用于危险区域的泵，其电机、控制系统需通过ATEX、IECEx等防爆认证，测试包含隔爆面参数、温度组别等。

  • 长期稳定性测试： 要求进行长达1000小时以上的连续运行考核。

2.2 电力行业（电厂水处理与脱硫脱硝）

• 重点： 高精度、高可靠性与耐腐蚀性。

• 要求：

  • 加药精度： 对凝结水处理、SCR脱硝等工艺的还原剂（如氨水）、酸碱加药泵，流量精度要求常严于±1%。

  • 耐蚀材料验证： 针对次氯酸钠、石灰浆液等腐蚀性、磨损性介质，过流部件需进行严苛的腐蚀与冲蚀试验。

  • 冗余与可靠性： 强调平均故障间隔时间（MTBF）指标，并可能要求进行冗余泵组的切换联动测试。

2.3 制药与食品行业

• 重点： 卫生标准、清洁能力与材料合规性。

• 要求：

  • 卫生设计测试： 验证泵腔体是否无死角、可完全排空，便于清洁（CIP）和灭菌（SIP）。进行表面粗糙度（Ra值）检测，通常要求Ra < 0.8 μm。

  • 材料生物兼容性与认证： 接触部件需符合USP Class VI、FDA 21 CFR 178.2010等标准，并提供相关提取物/浸出物测试报告。

  • 无菌操作测试： 对于无菌生产过程用泵，需验证其在蒸汽灭菌（如121℃，30分钟）后的密封性能与运行稳定性。

2.4 水处理与环保行业

• 重点： 宽调节比、耐腐蚀及应对复杂介质能力。

• 要求：

  • 宽范围调节： 市政水处理中，加药量随水质变化大，要求泵在10%-100%范围内具有良好的线性度和精度。

  • 耐磨耗测试： 用于输送PAM等絮凝剂或石灰浆的泵，需测试过流部件在含固体颗粒介质中的耐磨寿命。

  • 户外适应性测试： 针对户外安装，可能要求进行防护等级（IP等级，如IP65）测试和宽温范围（-20℃至50℃）运行测试。

3. 检测仪器的原理和应用

3.1 流量测量仪器

• 高精度电子秤/秤重系统：

  • 原理： 采用质量时间法。在精确时间内，收集泵输出的介质并称重，结合介质密度计算实际质量流量和体积流量。

  • 应用： 是流量精度和重复精度测试的基准方法，尤其适用于实验室标定、高精度校验及非水介质测试。精度可达±0.1%读数以上。

• 科氏力质量流量计：

  • 原理： 基于流体流经振动管时产生的科里奥利效应，直接测量质量流量，不受介质温度、压力、密度变化影响。

  • 应用： 在线测试的首选，适用于大多数液体，精度高（±0.1%-±0.2%），可同步测量密度。但对安装条件敏感，且对小流量（如<1 L/h）测量效果受限。

• 电磁流量计：

  • 原理： 基于法拉第电磁感应定律，测量导电流体的体积流量。

  • 应用： 适用于水基、酸碱盐溶液等导电介质。无压损，口径范围宽。不适用于油类、纯水等非导电介质。

3.2 压力测量与脉动采集仪器

• 高稳定性压力变送器/传感器：

  • 原理： 通常采用压阻式或电容式原理，将压力信号转换为电信号。

  • 应用： 用于稳态压力测试。要求其精度等级高于被测泵压力精度至少一个数量级（如0.1级）。

• 高频响应压力传感器与动态信号分析仪：

  • 原理： 传感器具有极高的固有频率，配合高速数据采集系统，可捕捉毫秒级压力变化。

  • 应用： 专门用于压力脉动分析，获取脉动幅值、频率等特征，评估泵阀动作特性及对管路的冲击。

3.3 其他关键仪器

• 汽蚀余量测试装置：

  • 原理： 由可精确调控的进口真空系统、压力测量仪表和流量计组成，通过主动降低进口压力来诱发汽蚀。

  • 应用： 精确测定泵的NPSHr曲线，为系统安装设计提供关键数据。

• 振动与噪声分析仪：

  • 原理： 振动分析采用压电式加速度传感器；噪声分析采用符合IEC 61672标准的声级计。

  • 应用： 量化泵的机械运行状态，用于故障诊断（如轴承磨损、对中不良）和环保合规性评估。

• 数据采集与自动测试系统：

  • 原理： 集成各类传感器、程控电源、执行机构（如调节冲程/频率），由计算机软件控制，按预设程序自动完成测试序列并生成报告。

  • 应用： 实现测试流程的标准化、自动化，大幅提高测试效率和结果一致性，是现代计量泵测试台的核心。
